Mit dem Revolution D.F. X 1050W haben wir heute ein 1050 Watt starkes ATX 3.0 Netzteil von ENERMAX im Test, welches neben der bekannten Dust Free Rotation Technologie auch mit einer hochwertigen Verarbeitung sowie einem schicken Design überzeugen möchte.

Welche Leistung in dem noch recht neuen Revolution D.F. X 1050W steckt und wie sich das ATX 3.0 Netzteil von ENERMAX in unserem Test geschlagen hat, erfahrt ihr in diesem Review.



Technische Details:

Abmessungen:	140 x 150 x 86 mm
Lüfter:	120 mm
Farbe:	Schwarz
Effizienz:	93,7 % 80 Plus Platinum Zertifikat
Formfaktor:	ATX 3.0
Dauerleistung:	1050W
+3,3V:	20A
+5V:	20 A
+3,3V & +5V kombiniert:	130 w
+12V1:	87,5 A
-12V:	0,3 A
+5Vsb:	5 A
Schutzschaltungen:	SCP (Kurzschlussschutz) OVP (Überspannungsschutz) UVP (Unterspannungsschutz) OTP (Übertemperaturschutz) OPP (Überlastschutz) OCP (Überstromschutz)
Anschlüsse:	1 x 24-PIN ATX 1 x 4+4 PIN EPS 1 x 8 PIN EPS 4 x 6+2-PIN PCIe 1 x PCIe 5.0 (12VHPWR) 1 x Dual PCie 8Pin auf 1 x PCIe 5.0 (12VHPWR) 12 x SATA 6 x Molex 1 x FDD



Lieferumfang:

• Revolution D.F. X 1050W
• Kabelset
• Schraubenset
• Stromkabel
• Kabelbinder
• Handbuch
• Aufkleber
• RGB-Sync-Kabel
• 24-PIN-Brückenstecker



Design und Verarbeitung:

Das Revolution D.F. X 1050W wird von ENERMAX in einer schwarz/roten Verpackung geliefert, welche auf der Vorderseite neben einem Produktbild auch mit der Modellbezeichnung sowie einem Hinweis auf die wichtigsten Features bedruckt wurde.

Auf der Verpackungsrückseite wurden neben einer Auflistung der technischen Details sowie der verfügbaren Anschlüsse auch kleine Featurebilder inkl. einer kurzen Beschreibung abgedruckt.

Entnimmt man das Revolution D.F. X 1050W aus seiner Verpackung, so hat man ein für die gebotene Ausgangsleistung von 1050 Watt recht kompaktes Netzteil vor sich liegen, welches mit einer schwarzen, fein strukturierten Lackierung versehen wurde.

Wie wir es von vergangenen Netzteilen aus dem Hause ENERMAX kennen, wurde das an der Gehäuseunterseite angebrachte Lüftergitter mit einem achteckigen Aufbau versehen und mit einem mittig platzierten ENERMAX Logo ausgestattet.

Hinter dem Lüftergitter hat ENERMAX einen semi-passiv gesteuerten 120-mm-Lüfter verbaut, welcher nicht nur erst ab einer Netzteilauslastung von 20 % den Betrieb aufnimmt, sondern auch mit der patentierten DFR™ (Dust Free Rotation) Technologie ausgestattet wurde. Durch diese Technologie dreht der verbaute Lüfter die ersten 10 Sekunden mit der maximalen Drehzahl in die entgegengesetzte Richtung, was in Kombination mit den speziell designten Lüfterblättern dazu führt, dass Staubansammlung verhindert werden.

Auf der Vorderseite des Netzteiles findet man neben der obligatorischen Kaltgerätebuchse auch einen Powerschalter sowie einen weiteren kleinen Schalter vor, über welchen sich die integrierte ARGB-Beleuchtung steuern lässt. Rund um die eingearbeitete Kaltgerätebuchse sowie die beiden Schalter wurde der Luftauslass in das Netzteilgehäuse eingestanzt.

Die integrierte ARGB-Beleuchtung wurde in die linke Seitenwand integriert und ist von außen mit einem Aufkleber verdeckt,

welcher zugleich als Diffusor dient.

Neben der Möglichkeit, aus 14 unterschiedlichen Beleuchtungsfarben bzw. Beleuchtungseffekten wählen zu können, kann man die integrierte Beleuchtung auch mit einem kompatiblen Mainboard oder ARGB-Controller verbinden und synchronisieren.

Die rechte Gehäuseseite ist im Auslieferungszustand frei von jeglichen Aufklebern. Für den Fall, dass man aber auch auf dieser Seite eine entsprechende Beschriftung realisieren möchte, befindet sich ein passender Aufkleber im Lieferumfang, welcher dem RGB beleuchteten Logo der linken Gehäuseseite nachempfunden ist.

Mit einem Blick auf die Gehäuseoberseite findet man einen weiteren Aufkleber vor, welcher einem einen Überblick über die wichtigsten Leistungsdaten sowie die Effizienz des Netzteils gibt.

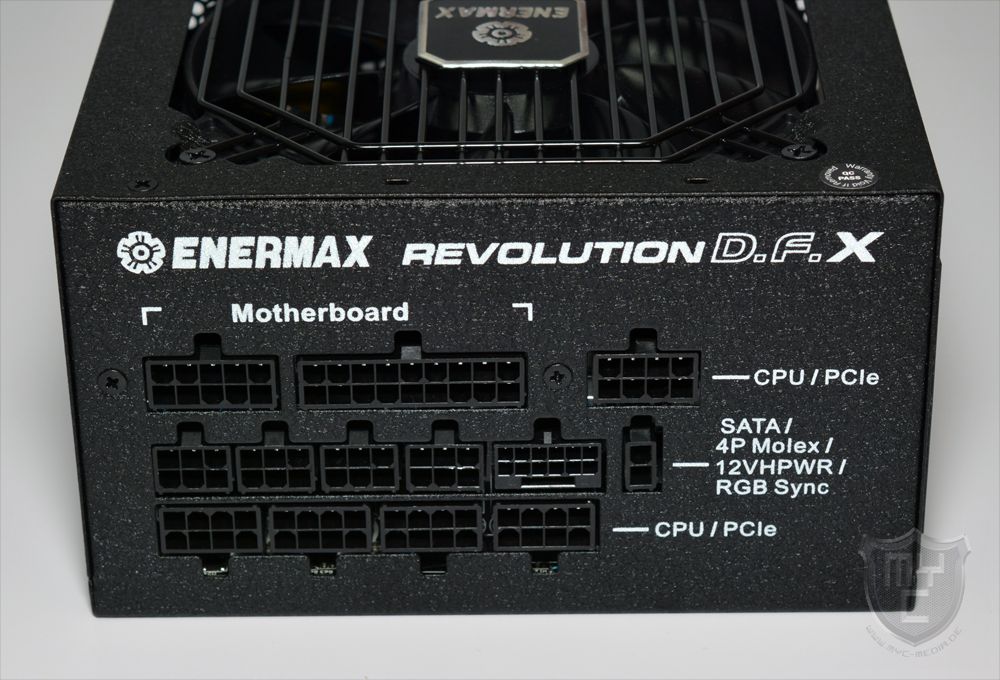

Mit einem Blick auf die Netzteilrückseite findet man einen vollmodularen und beschrifteten Aufbau vor.

Neben vier Anschlüssen für die SATA- und Molex-Anschlüsse sowie fünf Anschlüssen, über welche man neben zwei EPS-Kabel auch bis zu vier 6+2-PIN-PCIe-Kabel oder zwei 6+2-PIN-PCIe-Kabel und einen 12VHPWR Anschluss aus dem Netzteil herausführen kann, hat ENERMAX an dieser Stelle auch noch zwei Anschlüsse für das 24-PIN-ATX-Kabel verbaut.

Zudem hat ENERMAX das Revolution D.F. X 1050W neben einem zweipoligen Anschluss, über welchen sich die integrierte Beleuchtung mit einem kompatiblen Mainboard oder ARGB-Controller synchronisieren lässt, auch noch mit einem PCIe 5.0 12VHPWR-Stromanschluss ausgestattet, über welche man aktuelle Grafikkarten mit einer Leistungsaufnahme von bis zu 600 Watt betreiben kann. Für eine hohe Betriebssicherheit hat ENERMAX die eingesetzten PCIe 5.0 12VHPWR-Stromanschlüssen bereits in dem von Intel® empfohlenen „4-Spring-Design“ gefertigt. Bei dem neuen Steckerdesign wird durch einen optimierten Aufbau ein besserer Kontakt zwischen den Anschlüssen hergestellt, was für einen geringerer Übergangswiderstand und somit einen sichereren Betrieb sorgt.

Alle Kabel wurden als schwarze Flachbandkabel ausgeführt und sorgen so nicht nur für eine schicke Optik im Inneren des Gehäuses, sondern auch für einen bestmöglichen Airflow.



Innerer Aufbau

Mit einem Blick in das Netzteilinnere, welcher durch das Öffnen des Gehäuses nicht nur einen Garantieverlust mit sich bringt, sondern durch stromführende Komponenten lebensgefährlich sein kann, kann man schnell erkennen, dass nicht nur äußerlich auf eine hochwertige Verarbeitung wert gelegt wurde, sondern auch im Inneren des Netzteiles.

Als Basis setzt ENERMAX bei dem Revolution D.F. X 1050W auf eine Half-Bridge-LLC Topologie und DC/DC Schaltung.
Durch die DC-DC Technologie wird beim Revolution D.F. X 1050W die 5V und 3,3V Spannung mittels Spannungswandlern aus der 12V Spannung generiert, was nicht nur eine bessere Spannungsstabilität, sondern auch einen höheren Wirkungsgrad mit sich bringt.
Die 12V Spannung wird über eine massive und 87,5 Ampere starke 12V-Schiene zur Verfügung gestellt.
Bei den Kondensatoren setzt ENERMAX durchweg auf hochwertige japanische 105°C-Kondensatoren.
Die einzelnen Komponenten wurden fast vollständig auf dem Haupt-PCB verbaut. Lediglich die Komponenten für die modularen Anschlüsse wurden auf einem gesonderten PCB untergebracht.
Alle Lötstellen wurden sauber verarbeitet. Auf Kleber wurde seitens ENERMAX zwar nicht vollständig verzichtet, jedoch ist man mit diesem im Gegensatz zu vielen anderen Herstellern sehr sparsam umgegangen.

Eine große Neuerung, welche mit der ATX 3.0 Spezifikation in Netzteile ab einer Ausgangsleistung von 450 Watt Einzug erhalten hat, ist der neue 12VHPWR-Anschluss. Obwohl dieser Anschluss deutlich kompakter gebaut ist, ist er dennoch in der Lage, eine Grafikkarte mit bis zu 600 Watt Leistung über einen einzelnen Stecker zu versorgen.
Der 12VHPWR-Anschluss besitzt 12 Leitungen für die Stromversorgung (6 x 12V und 6 x Masse) sowie vier Signalleitungen, die als Kommunikationsschnittstelle zwischen Netzteil und Grafikkarte dienen.
Über die 2 Signalleitungen SENSE0 und SENSE1 teilt das Netzteil der Grafikkarte mit, welche Leistung maximal über den 12VHPWR-Anschluss bereitgestellt werden kann. Die Leistung eines solchen 12VHPWR-Anschlusses kann dabei in 4 Stufen mit 150, 300, 450 und 600 Watt festgelegt werden.
Mit der ATX 3.0 Spezifikation wurden neben dem ab einer Ausgangsleistung von 450 Watt verpflichtenden 12VHPWR-Anschluss auch erstmals die Sollwerte oberhalb der Nennleistung klar definiert. Diese besagen, dass die PCIe-Anschlüsse für die Grafikkarte Lastwechsel um das Dreifache der Leistungsaufnahme ermöglichen müssen. Im Falle unseres Testmusters bedeutet, dass das Netzteil dazu in der Lage sein muss, über einen Zeitraum von einer Millisekunde bis zu 1800 Watt für die Grafikkarte bereitstellen zu können. ENERMAX hat das Netzteil so ausgelegt, dass es sogar eine Peakbelastung von 2100 Watt auf der 12V-Schiene vertragen kann.

Um eine hohe Betriebssicherheit zu gewährleisten, wurden seitens ENERMAX alle wichtigen Schutzschaltungen im Revolution D.F. X 1050W verbaut.

• OCP (Überstromschutz)
• OVP (Überspannungsschutz)
• UVP (Unterspannungsschutz)
• SCP (Kurzschlussschutz)
• OTP (Überhitzschutz)
• OPP (Überlastschutz)

Die Verarbeitung unseres Testmusters wurde seitens ENERMAX sauber und hochwertig ausgeführt.



Test:

Power Good Signal:

Im ersten Test überprüfen wir die PG-Time. Das Power Good Signal muss gemäß der ATX-Norm nach mindestens 100 und maximal 500 ms kommen. Das Signal signalisiert dem Mainboard, dass das Netzteil bereit ist, alle Spannungen passen und der Computer gestartet werden kann. Kommt das Signal nicht innerhalb dieses Zeitraums, ist das Netzteil defekt und muss getauscht werden.

Das Power Good Signal kam bei unserem Testkandidaten nach 190 ms und liegt damit zwar im unteren Drittel, aber noch voll und ganz im erlaubten Bereich.



Testsystem:

Das in diesem Test eingesetzte Testsystem besteht aus diesen Komponenten:

• Mainboard: MSI – Z270 Gaming Pro Carbon 🛒
• Prozessor: Intel – Core i7 6700K @ 4,7 GHz 🛒
• Wärmeleitpaste: ARCTIC – MX-5 🛒
• Speicher: ADATA – XPG – GAMMIX D45 16 GB Kit 3200 MHz 🛒
• Grafikkarte: ATI-Radeon 5970
• Systemlaufwerk: ADATA – XPG – GAMMIX S70 PCIe 4.0 M.2 SSD 🛒
• Kühler: be quiet! – Shadow Rock Slim 2
• Gehäuse: be quiet! – SILENT BASE 601 | Orange
• Peltierelemente: WiMas 12V Thermoelektrische Kühler Peltier 🛒

Das o. g. System inkl. Netzteil weist einen Strombedarf von etwa 170 Watt (IDLE) bis ca. 560 Watt (Volllast übertaktet) auf. Dieser kann jedoch je nach verwendetem Netzteil unterschiedlich sein. Unter Volllast wird besonders auf die Stabilität der Spannungen geachtet.
Um Netzteile auszulasten, welche mehr Leistung liefern, als unser Testsystem benötigt, stehen 26 separate Peltierelemente 🛒 zur Verfügung. Diese haben eine Leistungsaufnahme von je 50 W. Die Peltierelemente können einzeln zugeschaltet werden. Die Stromversorgung wird über Adapter hergestellt, welche an die PCI-E-Anschlüsse angeschlossen werden.
Somit ist mit dieser Konfiguration eine maximale Leistungsaufnahme von ca. 1860 Watt möglich.
Ausgelesen werden die Spannungen mithilfe eines Multimeters (VOLTCRAFT VC830).
Um das System zu 100 % auszulasten, wird die Software Prime 95 und der Benchmark 3DMark 11 eingesetzt und wenn nötig entsprechende Peltierelemente zugeschaltet. Die Testprogramme werden parallel ausgeführt, damit CPU und Grafikkarte gleichzeitig unter Volllast laufen und so der maximale Stromverbrauch erreicht wird.

Um der Qualität des Netzteiles etwas genauer auf den Zahn fühlen zu können, werden wir das System 48 Stunden unter Volllast betreiben. Zusätzlich werden wir das Netzteil noch so weit wie möglich oberhalb seiner Spezifikationen zu betreiben.



Spannungen:

Die ATX-Norm gibt die Spannungstoleranzen für Netzteile detailliert vor:

	ATX-Toleranz	min.	max.
+12 V	+5,00 bis -8,00 %	11,04 V	12,6 V
+5 V	5,00 %	4,75 V	5,25 V
+3,3 V	5,00 %	3,14 V	3,47 V
-12 V	10,00 %	-10,8 V	-13,2 V



Spannungstest:

Die Spannungen sollten nach Möglichkeiten auch bei einem Lastwechsel möglichst gleich bleiben und nicht nach oben oder unten ausbrechen.

Aus diesem Grund haben wir den Lastwechsel in vier Stufen aufgeteilt.
Zum Darstellen der ersten Last läuft unser Testsystem mit dem verbauten Netzteil im Idle-Mode.
Die zweite Laststufe wird unter Volllast des Systems simuliert. Das System ist hierbei nicht übertaktet.
Die dritte Laststufe wird dann mittels eines übertakteten Testsystems erreicht.
Die vierte Laststufe wird dann mittels des übertakteten Testsystems und Zuschaltung der Peltierelemente erreicht. Es werden so viele Peltierelemente gleichzeitig zugeschaltet, dass das Netzteil bei etwa 100 % Auslastung arbeitet.

3,3 Volt

5 Volt

12 Volt

Mit einem Blick auf die Testergebnisse ist zu erkennen, dass das Revolution D.F. X 1050 Watt Netzteil in unserem Test durchweg stabile Spannungen aufweisen konnte.
Der verbaute 120-mm-Lüfter konnte in Kombination mit den speziell geformten Lüfterblättern sowie dem eingesetzten Lager mit einer recht angenehmen Geräuschkulisse überzeugen. Dank der patentierten DFR™ (Dust Free Rotation) Technologie wird zudem automatisch dafür gesorgt, dass der Lüfter stets frei von Staubansammlungen ist, welche die Effizienz des Lüfters minimieren würden. Bedingt durch diese Technik ist das Revolution D.F. X 1050W in den ersten 10 Sekunden jedoch deutlich lauter als andere Netzteile am Markt. Bis zu einer Auslastung von 20 % wird der Lüfter im Anschluss jedoch automatisch abgeschaltet, wodurch das Netzteil auch während Officetätigkeiten in den meisten Systemen vollkommen lautlos arbeiten wird.

Unseren 48 h Dauertest mit 10 auf der massiven 12V-Schiene aufgeschalteten Peltierelementen überlebte das Revolution D.F. X 1050W mit einer durchschnittlichen Last von 1062 Watt problemlos. Die durchschnittliche Last ist durch den Wechsel zwischen 2D- und 3D-Modus innerhalb des Benchmarks geringer als die Lastspitze von 1071 Watt.

Wir wollten es aber noch etwas genauer wissen und haben das Netzteil aus diesem Grund noch weiter über die Spezifikationen hinaus betrieben. Um dies zu bewerkstelligen, haben wir in einer weiteren Testrunde ein weiteres 50 Watt starkes Peltierelement hinzugeschaltet.

In der so gestarteten Testrunde zog das Netzteil bei Spannungsspitzen 1126 Watt aus der Steckdose.
Der Start einer weiteren Testrunde, in welcher das Netzteil mit 12 hinzugeschalteten Peltierelementen betrieben haben, war hingegen nicht möglich.

Das Netzteil zog unter Verwendung unserer Hardware diese Spannung aus der Steckdose:



Fazit:

Mit dem Revolution D.F. X 1050W hat ENERMAX ein leistungsstarkes und zugleich kompaktes Netzteil in sein Sortiment aufgenommen, welches in unserem Test nicht nur durch eine stabile und hohe Ausgangsleistung, sondern auch durch eine gute Ausstattung überzeugen konnte. Was die gebotene Leistung angeht, konnte das 1050 Watt starke Revolution D.F. X Netzteil in unserem Test mit einer hohen und vor allem stabilen Ausgangsleistung punkten, welche bestens für den Betrieb einer schnellen CPU sowie einer leistungshungrigen Grafikkarte ausgelegt ist. Um die gebotene Leistung auch an die modernsten Grafikkarten liefern zu können, wurde das Netzteil mit einem integrierten PCIe 5.0 12VHPWR Anschluss sowie einem per beigelegtem Adapterkabel herausführbaren PCIe 5.0 12VHPWR Anschluss ausgestattet. ENERMAX hat das Netzteil jedoch nicht nur mit einem Blick auf die Kompatibilität zu Grafikkarten mit einer hohen Anzahl an Anschlüssen ausgestattet, sondern das Revolution D.F. X 1050W wurde auch mit vergleichsweise vielen SATA-Stromanschlüssen ausgestattet. Trotz der gebotenen Ausgangsleistung ist es ENERMAX gelungen, dem Netzteil ein sehr kompaktes Gehäuse zu spendieren, welches nicht nur mit einer ansprechenden Lackierung, sondern auch mit einer integrierten und anpassbaren ARGB-Beleuchtung ausgestattet wurde. Auch wenn ENERMAX beim Innenaufbau weniger Tochterplatinen einsetzt als andere Hersteller, konnte der eingesetzte und mit der patentierten DFR Technologie ausgestattete 120-mm-Lüfter das Netzteil in unserem Test gut und bei einer angenehmen Geräuschkulisse kühlen. Dank des vollmodularen Aufbaus, bei welchen zudem eine gute Beschriftung der einzelnen Anschlüsse vorgenommen wurde, bietet einem das Netzteil in Kombination mit den Flachbandkabeln alles, was für eine einfache und schnelle Montage notwendig ist und einen guten Airflow innerhalb des Gehäuses ermöglicht. Preislich liegt das von uns in diesem Test herangezogenen 1050 Watt starken und sehr sauber verarbeiten Netzteils bei knapp 160 € 🛒.
