Mit dem Silent Wings Pro 4 120mm PWM haben wir heute passend zum Release den leistungsstärksten 120-mm-Lüfter aus der Silent Wings 4 Serie von be quiet! im Test, welcher nicht nur eine bessere Kühlleistung als die vergangenen Modelle erzielen soll, sondern auch mit einer höheren Verarbeitungsqualität punkten möchte.

Welche Details in dem neuen Silent Wings Pro 4 120mm PWM stecken und wie sich der leistungsstärkste 120-mm-Lüfter aus der neuen Silent Wings 4 Reihe von be quiet! in unserem Test geschlagen hat, erfahrt ihr in diesem Review.



Technische Details:

Abmessungen:	120 x 120 x 25 mm
Umdrehungen:	1600 RPM (medium) 2500 RPM (high-speed) 3000 RPM (ultra-high-speed)
Luftdurchsatz:	142,5 m³/​h
Luftdruck:	5,31 mmH₂O
Lautstärke:	36,9 (A)
Motor:	6-Pol-Motor
Spannung:	5 – 13,2 V
Leistungsaufnahme:	3,6 W
Anschluss:	4-Pin PWM

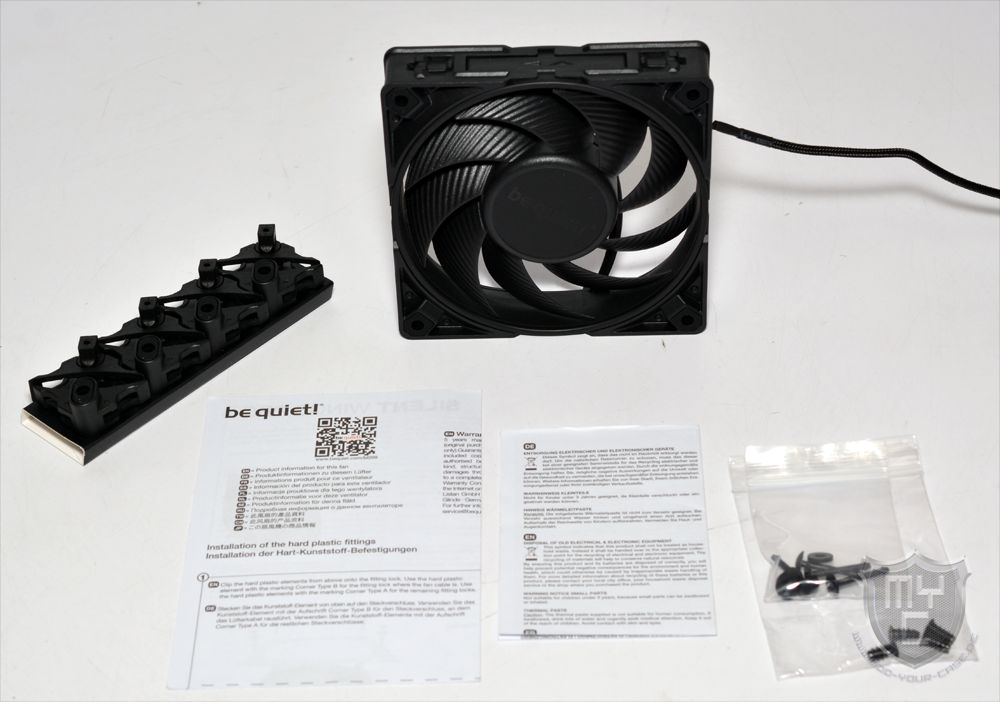

Lieferumfang:

• Silent Wings Pro 4 120mm PWM
• 4 x Befestigungsschrauben
• 4 x Push Pins
• 4 x Kunststoffscheiben
• 4 x Gummibefestigungselemente
• 4 x Kunststoffbefestigungselemente
• 4 x Radiatorbefestigungselemente
• Anleitung



Design und Verarbeitung:

Der Silent Wings Pro 4 120mm PWM Lüfter wird von be quiet! in einer schwarzen Verpackung geliefert, welche auf der Vorderseite neben einem Produktbild und der Modellbezeichnung auch mit der Lüftergröße bedruckt wurde.

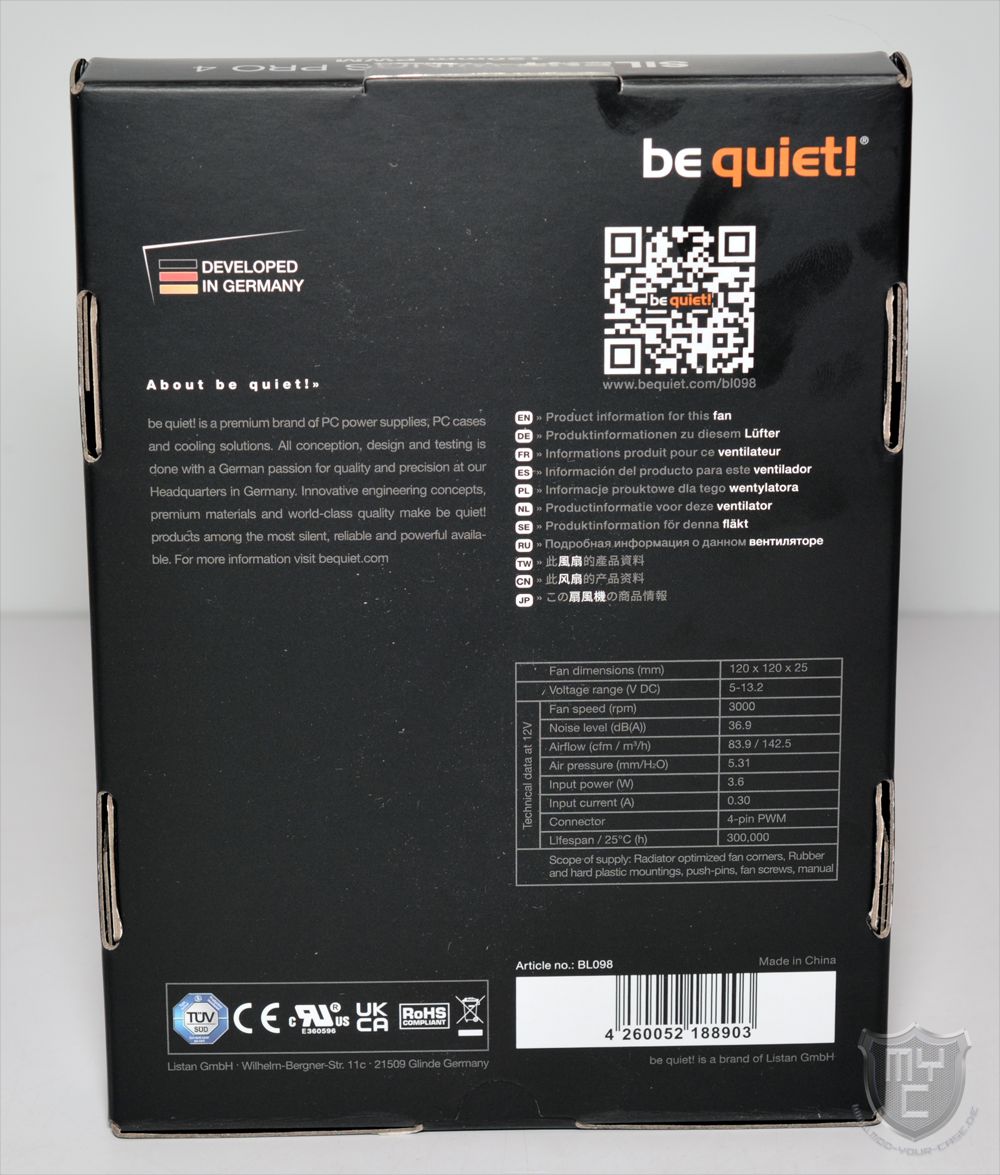

Eine Auflistung der technischen Details ist auf der Verpackungsrückseite zu finden.

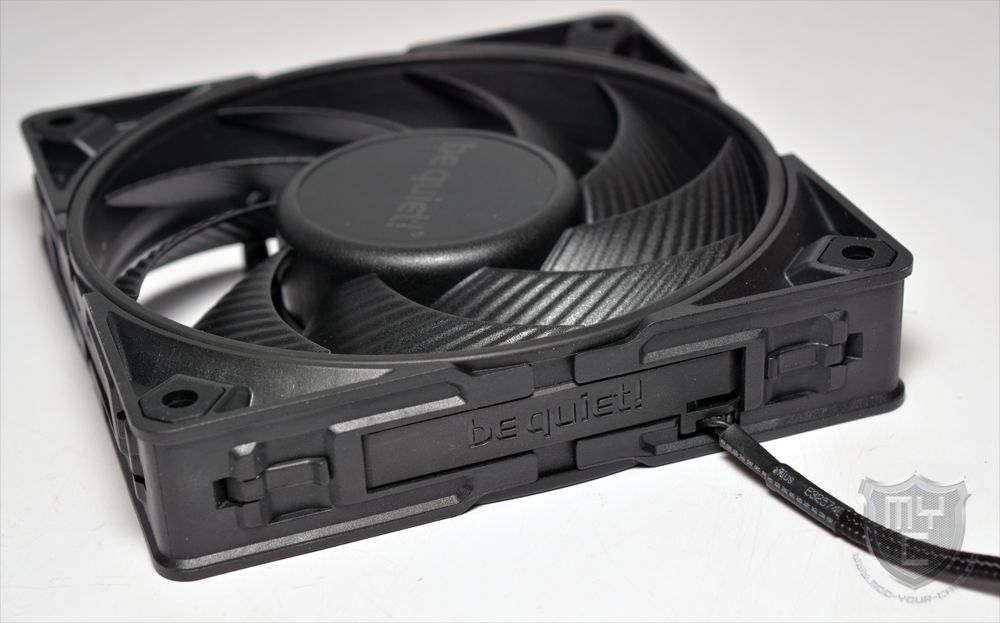

Entnimmt man den Silent Wings Pro 4 120mm PWM Lüfter aus seiner Verpackung, so hat man einen komplett schwarzen Lüfter vor sich liegen, welcher zwar einige Gemeinsamkeiten mit den Modellen der Silent Wings 3 Serie sowie den non-Pro-Modellen der Silent Wings 4 Serie aufweist, durch den komplett quadratischen Aufbau jedoch etwas wuchtiger ausfällt.

Wie wir es schon von der dritten Generation der Silent Wings Serie her kennen, verfügt auch der neue Silent Wings Pro 4 120mm PWM Lüfter grundlegend über einen achteckigen Aufbau. Durch vier schon auf den Rahmen aufgesteckte Montageelemente hat der Lüfterrahmen jedoch erst einmal eine quadratische Grundform.

Im Gegensatz zu den normalen Silent Wings 4 Lüfter wird der Silent Wings Pro 4 Lüfter jedoch nicht nur mit zwei verschiedene Arten der Anti-Vibrations-Befestigungselemente ausgeliefert, sondern be quiet! hat an dem Lüfter schon Anti-Vibrations-Befestigungselemente vorinstalliert, welche durch ihren Aufbau für den Einsatz auf einem Radiator oder CPU-Kühler ausgelegt sind.

Für die Montage an einem Gehäuse eignen sich die mit einem Gummikern versehenen Anti-Vibrations-Befestigungselemente am besten. Die Montage innerhalb des Gehäuses wird aufgrund der speziellen Bauform in diesem Fall mittels Push-Pins realisiert.
Mit dem zweiten im Lieferumfang befindlichen Satz Anti-Vibrations-Befestigungselemente lässt sich der Lüfter zwar ebenfalls an einem Radiator oder auf einem CPU-Kühler montieren, jedoch schließt der Lüfterrahmen in diesem Fall nicht bündig ab, was zu einem geringeren statischen Druck und somit zu einer geringeren Kühlleistung führt. Der Einsatz als Gehäuselüfter ist mit diesen Montageelementen ebenfalls möglich, jedoch muss man in diesem Fall auf die mitgelieferten Schrauben zurückgreifen.

Wo wir die beiden im Lieferumfang befindlichen Befestigungssysteme schon von den Silent Wings 3 Lüftern her kennen, hat be quiet! das schon vorinstallierte Befestigungssystem neu entwickelt.

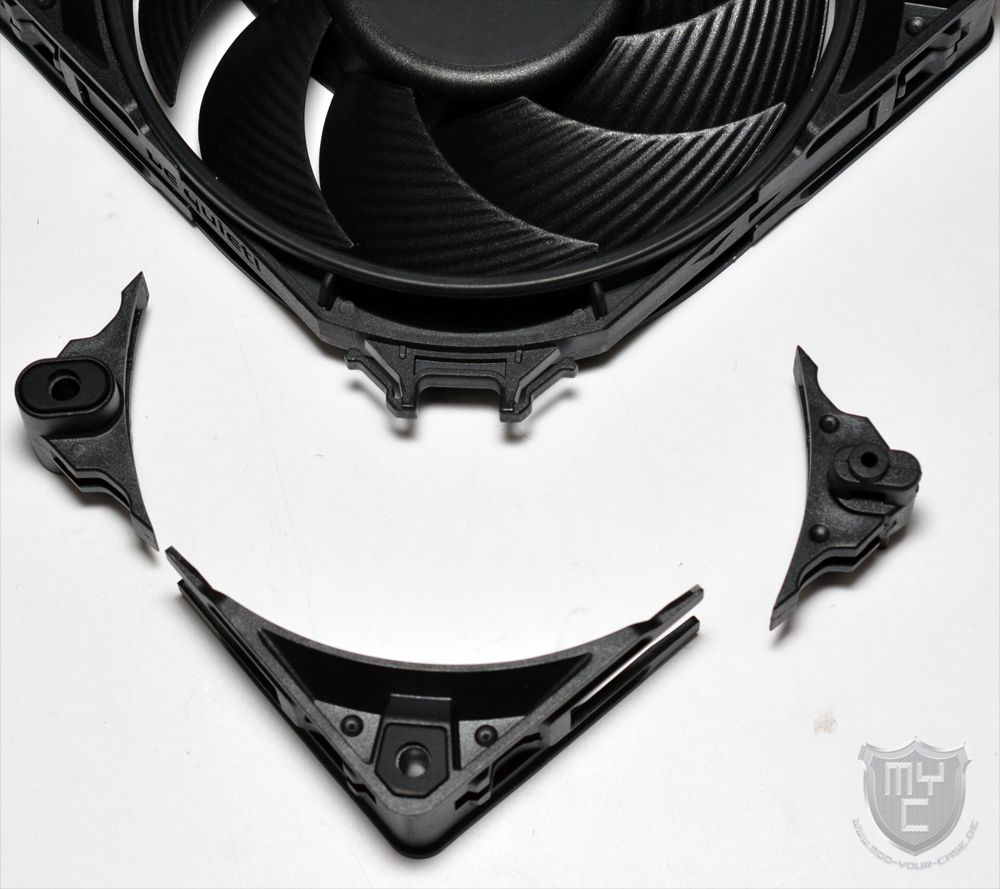

Neu entwickelt wurden auch die Aufnahmepunkte für die abnehmbaren Eckelemente. Diese sind nun deutlich robuster als bei der Vorgängerversion ausgelegt und lassen hierdurch ein häufigeres Wechseln der Befestigungssysteme zu.

Um die Silent Wings Pro 4 Lüfter noch besser zu entkoppeln, wurde auch die runde Außenkante des Lüfterrahmens auf der Eingangs- als auch der Ausgangsseite mit einer Gummierung versehen.

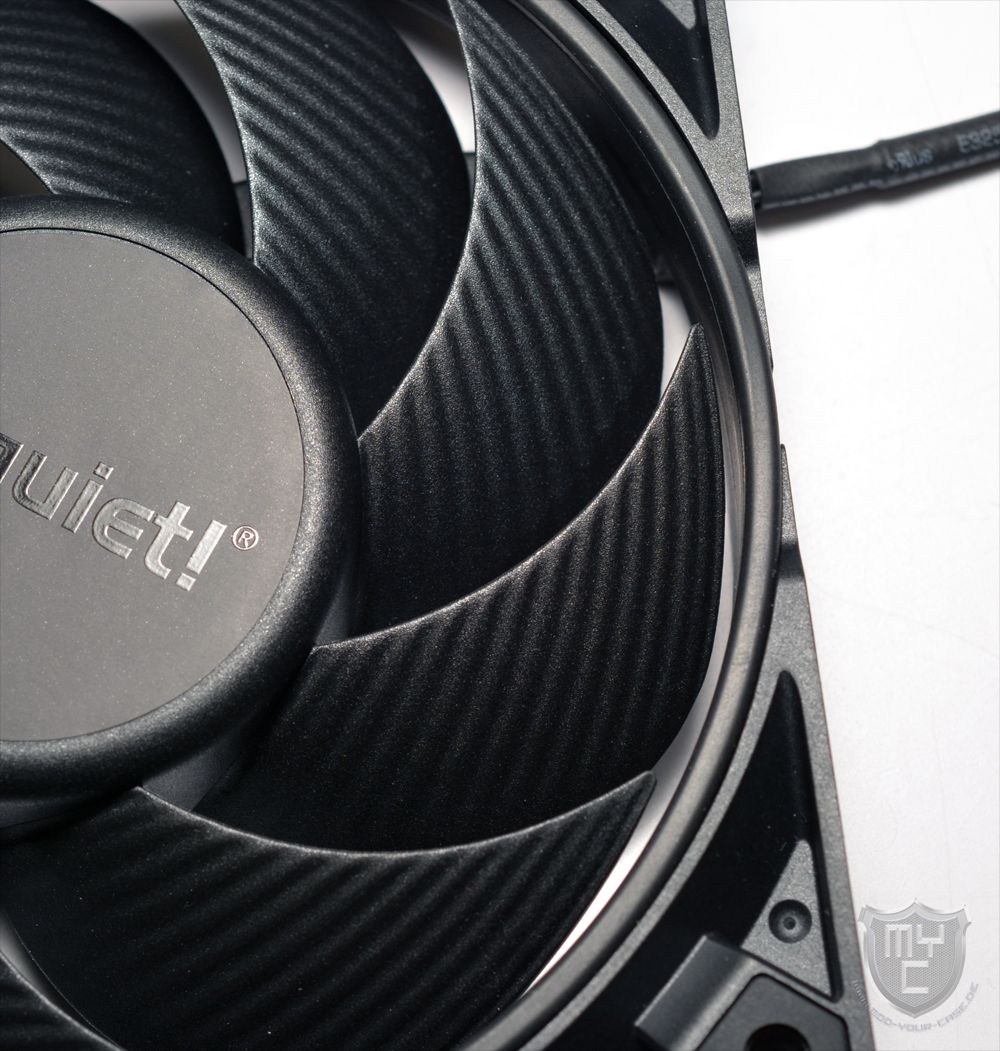

Der verbaute Impeller verfügt über neun lang gezogene und bis auf einen Millimeter an den Lüfterrahmen herangeführte Lüfterblätter, welche an ihrer Ober- und Unterseite eine geriffelte Oberfläche aufweisen. Dieses luftstromoptimierte Lüfterblatt-Design reduziert die geräuschverursachenden Luftturbulenzen.

Befestigt ist der Impeller an vier Stegen, welche gegen die Rotationsrichtung gebogen sind.

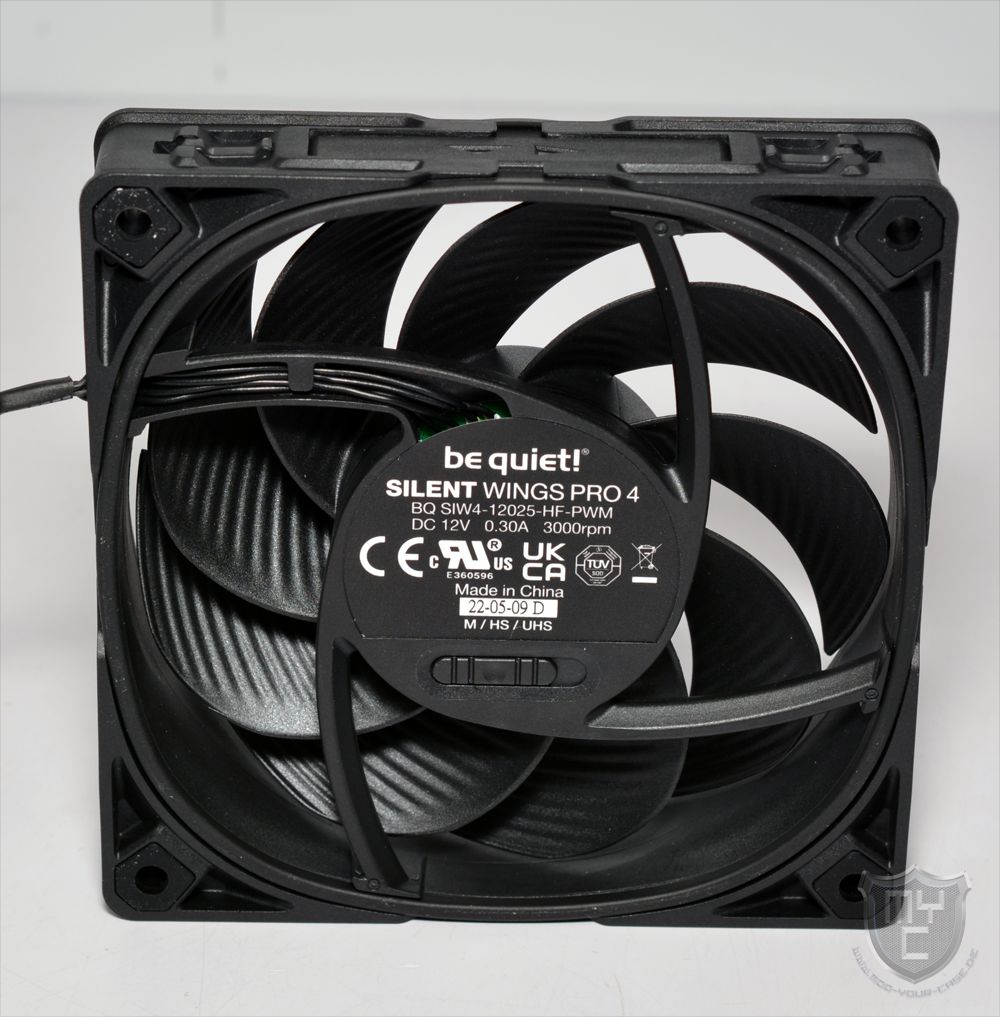

Mit einem Blick auf die Rückseite des Silent Wings Pro 4 findet eine weitere Besonderheit des neuen Pro Modells vor, durch welche sich der Lüfter von den ebenfalls neu vorgestellten Silent Wings 4 Lüfter unterscheidet.
be quiet! hat den Lüfter an dieser Stelle mit einem kleinen Schalter ausgestattet, über welchen man die Maximaldrehzahl begrenzen kann. Diese beläuft sich je nach eingestelltem Modus auf:

• 1600 RPM (medium)
• 2500 RPM (high-speed)
• 3000 RPM (ultra-high-speed)

Da sich der Schalter auf der Rückseite des Lüfters befindet, sollte man sich jedoch vor der Montage Gedanken über die gewünschte Maximaldrehzahl machen, denn wenn man diese später anpassen möchte, wird man den Lüfter in den meisten Fällen erst ausbauen müssen. Aus diesem Grund hätte es uns gefreut, wenn be quiet! den recht kompakten Schalter in eine der vier Außenseiten oder das Anschlusskabel integriert hätte.

In dem Silent Wings Pro 4 Lüfter kommt ein 6-Pol-Motor mit drei Phasen zum Einsatz, welcher im Vergleich zu sonst verbauten 5-Pol-Motor für einen geringeren Stromverbrauch und einen vibrationsarmeren und leiseren Betrieb sorgt.

Zusätzlich verfügt der Lüfter auch über ein spezielles Gleitlager, welches keinen mechanischen Kontakt zur Achse besitzt und damit leise und langlebig arbeitet. Bei dem verwendeten Lager handelt es sich um das be quiet! FDB (Fluid Dynamic Bearing), bei dem der Rotor auf einem Film aus Schmiermittel gleitet, wodurch eine Lebensdauer von 300.000 Stunden erreicht werden soll, was über 34 Jahren Dauerbetrieb entspricht.

Als Anschlusskabel kommt ein ca. 50 cm PWM-Kabel zum Einsatz, welches über schwarze Adern sowie einem hochwertigen Kabelsleeving verfügt. Neben diesem aus Stoff gefertigten Sleeving unterscheidet sich das Anschlusskabel des Silent Wings Pro 4 auch noch durch den verwendeten 4-PIN-Anschluss vom Kabel des normalen Silent Wings 4. be quiet! hat den Stecker um einen guten Zentimeter verlängert, wodurch sich der Stecker einfacher vom Mainboard oder Lüftercontroller abziehen lässt. Durch die gewählte Länge kann es aber unter Umständen auch dazu kommen, dass der Stecker z. B. mit dem verbauten Kühler oder einer der eingesetzten Erweiterungskarten kollidiert.

Die Verarbeitung des von uns in diesem Test herangezogenen Silent Wings Pro 4 120mm PWM Lüfters wurde sehr hochwertig ausgeführt und gibt uns keinen Anlass zur Kritik.



Montage:

Durch die seitens be quie! verwendeten Entkoppler muss man sich vor der Montage der neuen Silent Wings Pro 4 120mm Lüfter erst einmal überlegen, an welcher Stelle man den bzw. die Lüfter montieren möchte, denn je be quiet! hat für jede Montageart einen passenden Satz Anti-Vibrations-Befestigungselemente beigelegt.
Soll der Silent Wings Pro 4 120mm Lüfter als Gehäuselüfter eingesetzt werden, so empfiehlt es sich, die Montage mittels der gummierten Entkoppler vorzunehmen, da der Lüfter so noch besser vom Gehäuse entkoppelt werden kann. Die in diesen Entkopplern eingelassene Montagebohrung ist jedoch zu schmal für normale Lüfterschrauben, weswegen be quiet! entsprechende Push Pins zur Montage mitliefert, welche einfach durch den gummierten Bereich der Entkoppler durchgeschoben werden.
Soll ein Silent Wings 4 Lüfter hingegen auf einem Radiator oder einem CPU-Kühler montiert werden, so sollte man auf die vorinstallierten Anti-Vibrations-Befestigungselemente setzen, welche zur Entkopplung nur über eine dünne Gummischicht an ihrer Auflagefläche verfügen, dem Lüfterrahmen jedoch eine vollständig quadratische Bauform spendieren und diesem somit bestens auf dem Radiator abdichten.
Auch auf den meisten CPU-Kühlern lassen sich die Silent Wings Pro 4 120mm Lüfter mittels dieser Entkoppler montieren.
Bevor man den Lüfter fest verbaut, sollte man sich zudem noch Gedanken über die gewünschte Maximaldrehzahl machen, denn in den meisten fällen wird man nach der Montage nicht mehr an den Schalter herankommen.



Kühlleistung:

Wie bei allen von uns getesteten 120-mm-Lüftern testen wir auch dieses Modell auf dem NH-L12 von Noctua. Es handelt sich hierbei um einen Topblow-Kühler für 120-mm-Lüfter. Um das Ergebnis nicht zu verfälschen, verwenden wir diesen Kühler bei jedem 120-mm-Lüftertest.
Gekühlt werden muss von dieser Kombination eine AMD 3850 APU. Als Referenzwerte dienen die Ergebnisse aller bis jetzt getesteten 120-mm-Lüfter.

Das Testsystem besteht somit aus:

• Prozessor: AMD APU A6 3850
• Mainboard: Asus F1A75-I DELUXE
• Speicher: 2 x 2GB 1600MHz CL6 Mushkin Copperhead
• Kühlkörper: Noctua NH-L12S 🛒
• Wärmeleitpaste: ARCTIC – MX-5 🛒
• Gehäuse: be quiet! – SILENT BASE 601 | Orange
• Netzteil: be quiet! – Pure Power 11 FM 550W

Die komplette Hardware wird @ Stock also nicht übertaktet betrieben.

Testablauf:

Die Testergebnisse sind bei einer Raumtemperatur von ca. 21 °C (zu Beginn der Testphase gemessen) entstanden.

Protokolliert wurde der höchste Mittelwert aller vorhandenen Kerne der CPU. Die Temperaturen wurden nach einem 30-minütigen Prime95 Stresstest ermittelt.
Um die maximale Leistung jedes Lüfters zu erreichen, werden PWM sowie manuell zu steuernde Lüfter mit voller Leistung laufen gelassen.
Separate Low-Speed- bzw. Low-Noise-Adapter werden somit auch nicht angeschlossen.
Verfügen Lüfter über einen integrierten Temperaturfühler, wird dieser mittels eines Peltier Element auf Temperaturen gebracht, um die höchste Leistung des Lüfters zu erzielen.

Wir nutzen bei unseren Tests immer die ARCTIC MX-5 Wärmeleitpaste 🛒, um auch hier etwaige Schwankungen ausschließen zu können.

Die erreichten Temperaturen sind abhängig von dem genutzten System und können auch auf ähnlichen Systemen abweichen. Jedoch lassen sich die Kühler untereinander gut vergleichen, da alle die gleiche Testgrundlage haben.

Mit einem Blick auf das Testergebnis ist zu erkennen, dass sich der Silent Wings Pro 4 120mm PWM den Spitzenplatz in unseren 120-mm-Lüftercharts erarbeiten konnte und den seit vielen Jahren dort platzierten Noctua Lüfter, welcher auch mit maximal 3000 U/min arbeitet, in die Schranken gewiesen hat. Im direkten Vergleich mit diesem Lüfter erreichte unser Testmuster dieses Testergebnis zudem mit einer um knapp 5 dB(A) geringeren Geräuschkulisse. Auch wenn dies ein deutlich hörbarer Unterschied ist, arbeitet der Silent Wings Pro 4 120mm PWM auf seiner Maximaldrehzahl alles andere als leise.



Fazit:

Mit dem Silent Wings Pro 4 120mm PWM hat be quiet! die nach vier Jahren neu aufgelegte Silent Wings Lüfterserie um einen sehr leistungsstarken 120-mm-PWM-Lüfter erweitert, welcher durch die gebotenen Features ein sehr breites Einsatzgebiet mitbringt. Wie wir es aus der Vergangenheit her kennen, bringt auch die 4. Generation einige Neuerungen mit, welche den Lüfter im Vergleich zum Vorgängermodell nochmals verbessern. Den Anfang macht hierbei die geänderte Aufnahme für die unterschiedlichen Montageelemente, welche im Gegensatz zu denen der Vorgängergeneration deutlich robuster ausgelegt sind und somit auch nach mehrfachem Wechseln der Montagelemente noch einen guten Halt bieten. Passend hierzu hat man dem neuen Pro-Modell auch gleich einen dritten Satz Entkoppler beigelegt, welcher die Lüftermontage auf einem Radiator optimiert. Durch den optimierten Impeller sowie der bis auf 3000 U/min gesteigerten Lüftergeschwindigkeit kann der Lüfter eine ausgezeichnete Performance erzielen, mit welcher er sich in unserem Test die Leistungskrone aufgesetzt hat. Für den Fall, dass man die maximale Lüftergeschwindigkeit nicht benötigt, kann man die Maximalgeschwindigkeit mittels eines Schalters reduzieren. Leider befindet sich dieser Schalter jedoch auf der Rückseite des Lüfters, wodurch man den Lüfter zum erreichen des Schalters in den meisten Fällen erst ausbauen muss. Wo der Lüfter auf der geringsten Leistungsstufe angenehm leise arbeitet, ist er bei der gebotenen Maximalgeschwindigkeit auch aus einem gedämmten Gehäuse heraus hörbar. Im Vergleich zu anderen am Markt erhältlichen Lüftern, welche ebenfalls mit einer solch hohen Drehzahl arbeiten können, arbeitet der Silent Wings Pro 4 120mm PWM Lüfter jedoch etwas leiser. Die Verarbeitungsqualität des neuen Silent Wings Pro 4 120mm PWM Lüfter liegt passend zum Einsatzgebiet des Lüfters auf einem sehr hohen Niveau. Preislich der Lüfter zur Markteinführung bei 31,90€ 🛒.



Wir danken be quiet! für die Bereitstellung der Testmusters.
