Mit dem THEMIS Evo haben wir heute die aufgebohrte Version des Tower-Kühlers THEMIS von RaiJintek im Test, welcher mit zahlreichen Verbesserungen aufwarten kann.

Wie sich der THEMIS Evo in unserem Test geschlagen hat und was sich im Vergleich zum THEMIS geändert hat, erfahrt ihr in diesem Review.

Technische Details:

Kühler

• Maße: 122 x 165 x 82 mm (B x H x T)
• Material: vernickeltes Aluminium (Lamellen, Boden), Kupfer (Heatpipes)
• Gewicht: 614 g (ohne Lüfter)
• Heatpipes: 4x Ø 8 mm
• Startspannung: 7 V
• Anschluss: 4-Pin PWM
• Lebenserwartung: 40.000 h
• Kompatibilität: Sockel 775, 1150, 1155, 1156, 1366, 2011, AM2, AM2(+), AM3(+), FM1, FM2(+)

Lüfter

• Dimensionen: 120x120x25 mm (LxBxH)
• Eingangsspannung: 12V
• Startspannung: 7 V
• Geschwindigkeit: 1000~1500 RPM
• Lagertyp: Gleitlager
• Air Flow: 43.8~65.68 CFM
• Air Pressure: 1.0~2.24 mmH2O
• Lebensdauer: 40,000 Stunden
• Geräuschkulisse: 24.53 dBA
• Anschluss: 4 pin mit PWM

Lieferumfang:

• THEMIS Evo Kühlkörper
• 12025 PWM Lüfter
• Back Plate
• Quersteg
• 2 x NTEL Installations-Clip
• 2 x AMD Installations-Clip
• 5 x Anti-Vibrations Slicks
• 4 x LGA2011 Schrauben
• 4 x Gewindeschrauben
• 2 x M3 Schrauben
• 4 x Metallmutter
• 4 x Plastikabstandshalter
• Wärmeleitpaste
• Montageanleitung

Design und Verarbeitung:

Der THEMIS Evo wird von RaiJintek in einer Verpackung geliefert, dessen Design wir schon bei anderen Kühlern aus dem Hause RaiJintek gesehen haben. Die Verpackung des THEMIS Evo ist somit ebenso überwiegend in den Farben Rot und Weiß gestaltet, fällt jedoch um einiges kleiner aus.

Auf der Vorderseite der OVP ist neben einem Produktbild der Produktname abgedruckt.
Auf der Rückseite sind drei Detailbilder zu finden.

Die technischen Details wurden auf der linken Verpackungsseite untergebracht. Auf der gegenüberliegenden Seite sind die wichtigsten Features des CPU-Kühlers zu finden.

Was einem auch bei dem THEMIS Evo sofort auffällt, wenn man die Verpackung etwas hin und her bewegt, ist ein metallisches Klappern, welches aus dem Verpackungsinneren kommt.
Öffnet man die OVP, so wird einem schnell klar, das es sich bei diesem Klappern um das Zubehör handelt, welches in einem etwas zu großen Beutel untergebracht ist, welcher direkt unterhalb des Verpackungsdeckels verstaut wurde. Somit kann sich das Zubehör bei dem Bewegen der Verpackung etwas hin und her bewegen, wodurch das Zubehör dieses erst einmal beunruhigende Klapper erzeugt, welches jedoch harmlos ist und keinen Nachteil mit sich bringt.
Der Kühlkörper ist innerhalb der OVP in einem Karton untergebracht, welcher so gefaltet wurde, dass er als Schutzpolster für den Kühler dient. Der mitgelieferte 120-mm-Lüfter ist direkt neben dem Kühlkörper verstaut und muss vor dem Herausnehmen des Kühlkörpers aus der Verpackung entnommen werden.

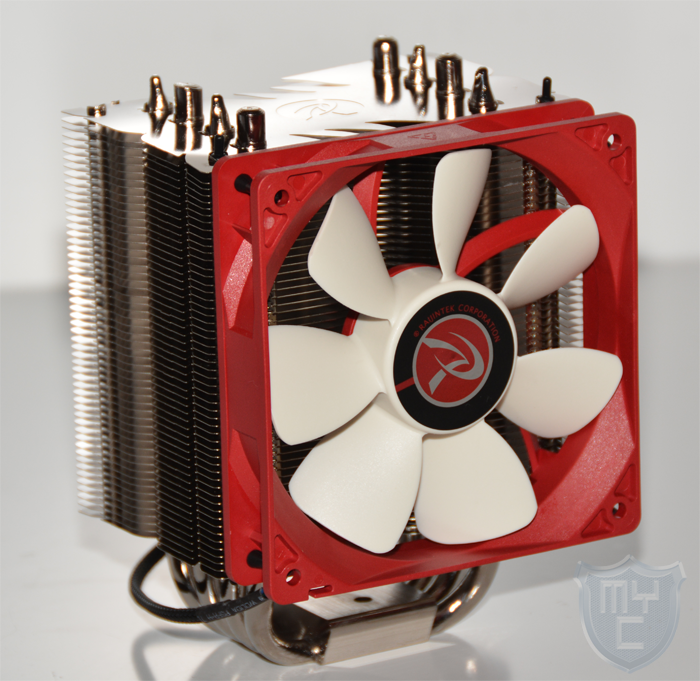

Entnimmt man den THEMIS Evo aus seiner Verpackung, so fällt einem sofort das recht ansprechende Design der Aluminiumfinnen auf, welches dem des THEMIS sehr ähnelt.

Die Aluminiumfinnen haben eine rechteckige Grundform und wurden vollständig vernickelt. Zudem wurden sie auf den beiden Stirnseiten, als auch auf den beiden Außenseiten mit Aussparungen versehen, welche aus einem sonst eher trostlos wirkenden Kühler ein gerade für Casemodder ansprechenden Kühler machen.
Auf den beiden Stirnseiten wurden jeweils drei Einkerbungen aus den Aluminiumfinnen herausgestanzt, wodurch die Finnen an diesen Seiten eine Art Flammendesign erhalten.

Diese Aussparung weisen die selbe Grundform wie die Aussparung in den Kühllamellen des kleineren THEMIS auf, sind jedoch durch die größere Grundfläche der Aluminiumfinnen ausgeprägter ausgeführt worden. An den beiden Außenseiten wurden kleinere Aussparungen herausgestanzt, welche das Design an den Stirnseiten eher abrunden und somit auch nicht ganz so auffällig sind.

In alle 54 Aluminiumfinnen wurde mittig das RaiJintek Logo eingeprägt, welches am besten zu erkennen ist, wenn man einen Blick von oben auf den Kühler wirft. Hier sind auch sehr gut die vier Aussparungen zu erkennen, in welche die Gummientkoppler eingehakt werden, die zur Aufnahme der Lüfter dienen. Dadurch, dass diese Aussparungen auf beiden Seiten zu finden sind, eignet sich dieser Kühler für einen Push-Pull-Betrieb.

Betrachtet man den Kühler einmal von der Seite aus, so ist sehr gut zu erkennen, dass die einzelnen Aluminiumfinnen, dessen Stärke 0,5mm beträgt, ineinander verhakt sind, wodurch der Kühlkörper eine höhere Stabilität erhält.

Den eigentlichen Halt erhalten die einzelnen Aluminiumlamellen durch die vier 8-mm-Kupferheatpipes, auf welche sie gesteckt sind. Die Lamellen sind nicht mit diesen verlötet, sondern fest an diese herangepresst. Durch diese Montageart ist die Wärmeübertragung zwar minimal geringer als bei fest verlöteten Heatpipes, dafür wird jedoch die Umwelt geschont.

Die vier ebenfalls vernickelten Heatpipes durchlaufen die Bodenplatte, welche aus Aluminium besteht parallel zueinander und sind dabei u-förmig gebogen.

Bei einem Blick auf die Unterseite des Kühlers ist zu erkennen, dass es sich um einen C.D.C. (CPU Direkt Kontakt) Kühler handelt. Bei dieser Kühlerart sind die Heatpipes nicht komplett von der Bodenplatte umschlossen, sondern bilden eine nahtlose Kontaktfläche mit der Bodenplatte. Hierzu sind die eigentlich runden Heatpipes, soweit heruntergeschliffen, dass sie eine plane Oberfläche mit der Bodenplatte bilden. Diese heruntergeschliffenen Stellen der Heatpipes sind die einzigen sichtbaren Stellen des Kühlers, welche nicht vernickelt sind.

Bei vielen Kühlern, welche auf solch eine Konstruktionsweise setzten, kommt es oftmals vor, dass sich ein kleiner Zwischenraum zwischen den kanten der Heatpipes und der dazwischen befindlichen Bodenplatte befindet. Dieser ist bei unserem Testmuster erfreulicherweise nicht zu finden. Die Bodenplatte ist sehr glatt geschliffen und gibt uns keinen Anlass zur Kritik.
In die Oberseite der Bodenfläche sind zwei kleine Bohrungen eingelassen, welche zur Justierung der Montageplatte dienen.

Als Lüfter kommt auf dem THEMIS Evo ein 120-mm-Lüfter aus dem Hause RaiJintek zum Einsatz.
Der 12025 PWM Lüfter hat einen roten Rahmen und hat eine Höhe von 25mm.

Der Impeller ist in weiß gehalten und verfügt über sieben Lüfterblätter. Diese weisen an ihren Enden keine Erhebungen oder Ähnliches auf, was man von vielen anderen Lüftern kennt. Bei einem genauen Hinsehen ist jedoch zu erkennen, dass die Lüfterblätter direkt an der Narbe etwas schmäler als an ihren Außenseiten sind.

Dreht man den Lüfter einmal um, so ist gut zu erkennen, dass RaiJintek auch bei diesem Lüfter fünf anstatt der sonst üblichen vier Stege verbaut, an denen der Impeller befestigt ist.

Diese fünf Stege sind leicht gegen die Drehrichtung gebogen.
Als Anschlusskabel kommt ein 4-Pin-PWM-Kabel zum Einsatz, welches mit einem fast nahezu blickdichten Gewebesleeve überzogen ist.

Die Verarbeitung des gesamten Kühlers und auch des Lüfters ist durchweg sehr gut und durch die vernickelte Ausführung auch optisch ansprechend.

Montage:

Bei der Montage setzt RaiJintek auf eine Montagevorrichtung, welchen wir schon von anderen Kühlern aus dem Hause RaiJintek kennen.

Die Montage ist in zwei eigentliche Schritte aufgeteilt. Im ersten Schritt wird eine Backplane an das Mainboard montiert. Dies ist auch bei einem AMD-Mainboard notwendig. Dadurch, dass die Schrauben von der Rückseite aus durch die Backplane geführt werden, ist dies auch keine fummelige Angelegenheit. Diese Schrauben werden dann von der Vorderseite des Boards mittels Abstandshaltern aus Kunststoff bestückt, welche über ein Innengewinde verfügen. Somit ist auch dessen Montage sehr einfach und sicher. Auf diese Abstandshalter werden dann zwei Montagestege über die herausstehenden Schrauben gestülpt und anschließend verschraubt. Dieser Schritt kann durch entsprechende Muttern, welche auch mit der Hand festgezogen werden können, noch ohne Werkzeug bewältigt werden. Im nächsten Schritt muss der Kühler auf die mit Wärmeleitpaste bestrichene CPU aufgesetzt werden. Über die Bodenplatte des Kühlers wird anschließend ein Steg gelegt, welcher mit den zuvor an der Backplane montierten Stege verschraubt wird. Nur bei diesem Schritt muss man auf einen Schraubenzieher zurückgreifen.

Durch die verwendete Backplane Konstruktion kann der Kühler auf einem AMD-Mainboard nur in zwei Richtungen montiert werden. Auf einem Intel Mainboard hat man die freie Wahl in Sachen Ausrichtung.

Der Lüfter wird über Gummientkoppler an dem Kühlkörper befestigt.

Die Befestigungspunkte für diese Entkoppler haben einen Abstand zueinander, wie man ihn bei 120-mm-Lüftern vorfindet. Somit kann der Kühler mit allen 120-mm-Lüftern sowie mit größeren Lüftern genutzt werden, die über Montagebohrungen in einem Abstand haben, wie er bei 120-mm-Lüftern ist.

Der Kühler ist zwar für einen Push-Pull-Betrieb ausgelegt, jedoch befinden sich im Lieferumfang nur fünf Gummientkoppler. Ein Gummientkoppler wird von Raijintek jedem Produkt als Ersatz beigelegt. Ebenso gibt es den mitgelieferten 120-mm-Lüfter von RaiJintek noch nicht einzeln zu kaufen, wodurch man aktuell noch zu einem Lüfter eines anderen Herstellers greifen müsste, welcher optisch eventuell nicht so gut zu dem RaiJintek Lüfter passt.

Durch die im Vergleich zum THEMIS ca. 5mm höher gezogenen Heatpipes können unter dem THEMIS Evo etwas höhere Speicher verbaut werden. Durch die breitere Grundfläche ist die Kompatibilität auf manchen Boards jedoch etwas geringer als bei dem schmäleren THEMIS.

Testsystem:

Um die neusten CPU-Kühler vergleichbar und realitätsnah testen zu können, ist es erforderlich hochwertige und leistungsstarke Hardware als Grundlage zu haben.
Aus diesem Grund kommt ein Sockel 2011 System zum Einsatz.

Das Testsystem besteht aus:

• Intel i7 3930K
• AsRock Extreme 11
• 4 x Corsair 8GB 1866MHz
• EVGA GTX Titan Hydro Copper

Die komplette Hardware wird @ Stock also nicht übertaktet betrieben.

Um eine Verfälschung der Temperaturen durch andere Hardwarebauteile weitestgehend auszuschließen, wird die gesamte restliche Hardware mit Wasser gekühlt.

Testablauf:

Da es sich bei dem verwendeten Lüfter um einen PWM Lüfter handelt, welcher seine Geschwindigkeit selbst anpasst, haben wir die PWM Steuerung während des Tests deaktiviert.

Die Testergebnisse sind bei einer Raumtemperatur von ca. 21°C (zu beginn der Testphase gemessen) entstanden. Protokolliert wurde der maximale Mittelwert aller CPU Cores nach einer Idle time von 45 Minuten und nach einem anschließendem 30 minütigen Prime95 Stresstest. Ausgelesen wurden diese Werte mit Aida64 Extreme Edition.

Wir nutzen bei unseren Tests immer die ARCTIC MX-2 Wärmeleitpaste, um auch hier etwaige Schwankungen ausschließen zu können.

Die erreichten Temperaturen sind abhängig von dem genutzten System und können auch auf ähnlichen Systemen abweichen. Jedoch lassen sich die Kühler untereinander gut vergleichen, da alle die gleiche Testgrundlage haben.

Als Referenz dienen alle Kühler, welche wir bis jetzt auf diesem System getestet haben.
Dies erlaubt es uns, zusätzlich CPU Wasserkühler auf diesem System zu testen.

Bei einem Blick auf das Testergebnis kann man sehr schön erkennen, welche Leistungssteigerung durch eine zusätzliche Heatpipe und einer kleinen Vergrößerung der Kühlfläche bringen kann.

Fazit:

Mit dem THEMIS Evo schließt RaiJintek die Lücke zwischen dem THEMIS und dem EREBOSS. Der Kühler ist sehr sauber verarbeitet und macht durch die vernickelten Materialien einiges her. Zu diesem glänzenden Auftreten gesellten sich noch die Aussparungen, welche in den Kühler eingelassen wurden, wodurch sich der THEMIS Evo auch für Casemodder bestens eignet. Die Kühlleistung des THEMIS Evo braucht sich keinesfalls zu verstecken. Auch mit nur einem montierten Lüfter zeigt der THEMIS Evo, dass er mit der Leistung anderer Kühler, welche mit zwei Lüftern bestückt sind, mithalten kann. Zwar ist auch der THEMIS Evo für einen Push-Pull-betrieb ausgelegt, jedoch befinden sich im Lieferumfang leider nicht genügend Entkoppler, welche eine Montage eines zweiten Lüfters zulassen würden. Diese gibt es aktuell genauso wenig einzeln zu erwerben, wie der im Lieferumfang befindliche Lüfter. Der THEMIS Evo kann zu einem Preis von 32,90€ 🛒 bei Caseking.de vorbestellt werden uns ist ab dem 4.4.14 lieferbar. Preislich liegt er damit 9€ 🛒 über dem kleineren THEMIS.

Pro

• Gute Kühlleistung
• Gute Verarbeitung
• Montagemöglichkeit für 2. Lüfter
• Geringer Verkaufspreis
• Entkoppelter Lüfter
• Vollständig vernickelt

Contra

• Fehlende Entkoppler im Lieferumfang für optionalen 2. Lüfter
• Nur eine Ausrichtungsvariante für AMD CPUs
• Baugleicher Lüfter aktuell noch nicht einzeln erhältlich

Kühlleistung

Verarbeitung

Montage

Kompatibilität

Lautstärke

Modding

Lieferumfang

Preis

Wir danken Raijintek für die Bereitstellung des Testmusters.
