Enermax – ETS-T50 AXE 140 mm Silent Edit

Mit dem ETS-T50 AXE 140 mm Silent Edition haben wir heute eine überarbeitete Version des bekannten ETS-T50 AXE CPU-Kühlers von Enermax im Test, welcher nicht nur mit einer schicken Optik und einer guten Kühlleistung überzeugen möchte, sondern auch mit einem leisen Betrieb.

Welche Details in dem neuen ETS-T50 AXE 140 mm Silent Edition stecken und wie sich der neuste Tower-Kühler von Enermax in unserem Test geschlagen hat, erfahrt ihr in diesem Review.

Technische Details:

  • Abmessungen: Länge 144.2 x 109.5 x 163 mm (L x B x H m. Lüfter)
  • Gewicht: 864 g (m. Lüfter)
  • Abmessungen Lüfter: 140 x 140 x 25 mm
  • Material: Kuper-Heatpipes / Aluminium-Kühlkörper
  • Drehzahl: 500 – 1.000 U/min
  • Förderleistung: 50.59 – 55.45 m³/h
  • Geräuschentwicklung: 13 – 22 dB(A)
  • Heatpipes: 5 x 6 mm
  • Max. Kühlleistung: 230+ Watt
  • Kompatibilität:
    Intel: LGA 775, 115x, 1366, 2011(-3) Square ILM, 2066
    AMD: FM1, FM2(+), AM2(+), AM3(+), AM4

Lieferumfang:

  • ETS-T50 AXE 140 mm Silent Edition
  • Montagematerial
  • Wärmeleitpaste
  • Montageanleitung

Design und Verarbeitung:

Der ETS-T50 AXE 140 mm Silent Edition wird von Enermax in einer Verpackung geliefert, welche in einem schwarz/roten Design gehalten ist. Auf der Verpackungsoberseite wurde neben einem Produktbild des Kühlers auch ein Bild des Impellers abgedruckt, anhand welchem einem der Luftfluss dargestellt wird.

Die technischen Details wurden auf der rechten Verpackungsseite abgedruckt. Auf der Verpackungsrückseite findet man mehrere kleine Featurebilder vor.

Entnimmt man den Kühler aus seiner Verpackung, so hat man einen teilweise vormontierten Tower-Kühler vor sich stehen, welcher komplett in schwarz gehalten.

Bei einem ersten Blick auf den Kühler wird einem schnell auffallen, dass Enermax den Kühler auf seiner Rückseite mit einer Komponente ausgestattet hat, welche wir zwar schon vom ursprünglichen ETS-T50 AXE kennen, welche sonst aber bei keinem anderem Kühler am Markt eingesetzt wird.

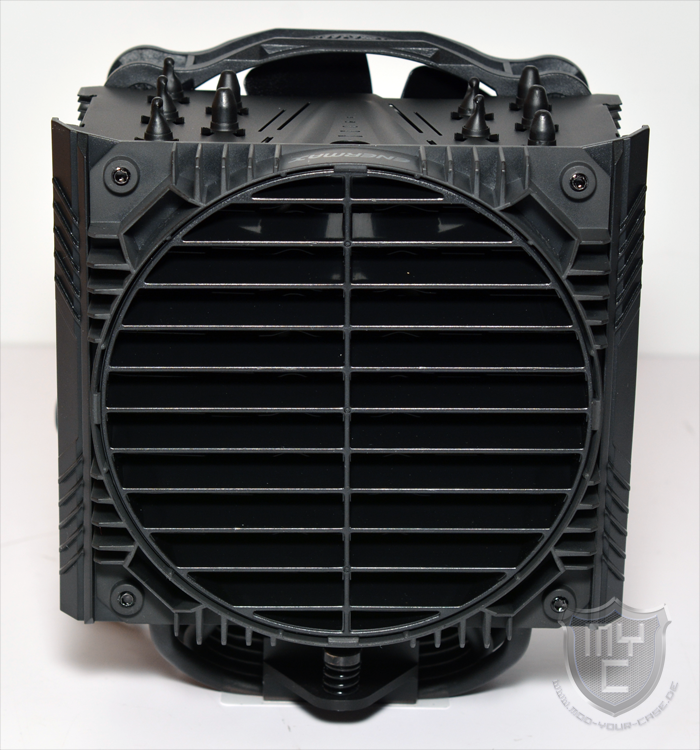

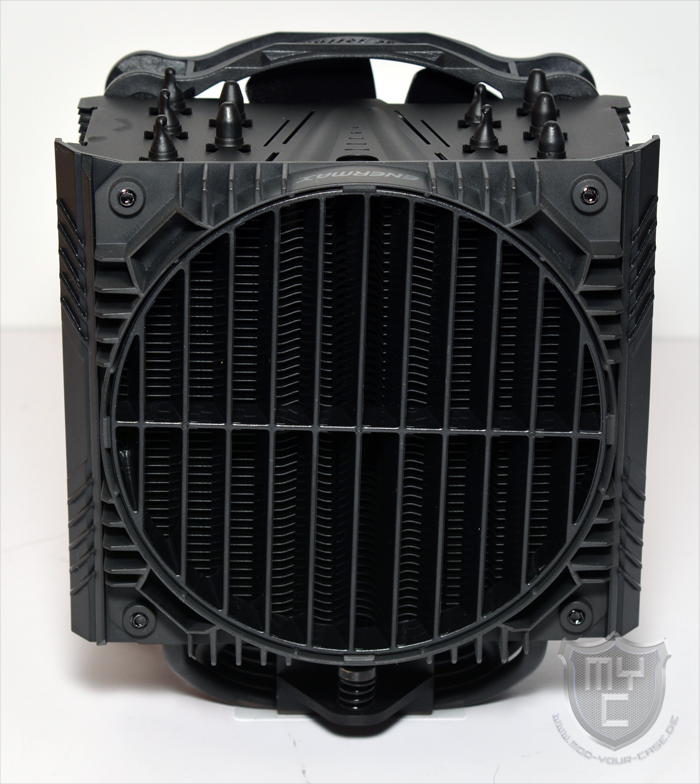

Hierbei handelt es sich um den 360° drehbarer Air Guide. Mit Hilfe des Air Guide lässt sich der warme Abluftstrom des CPU-Kühlers steuern.

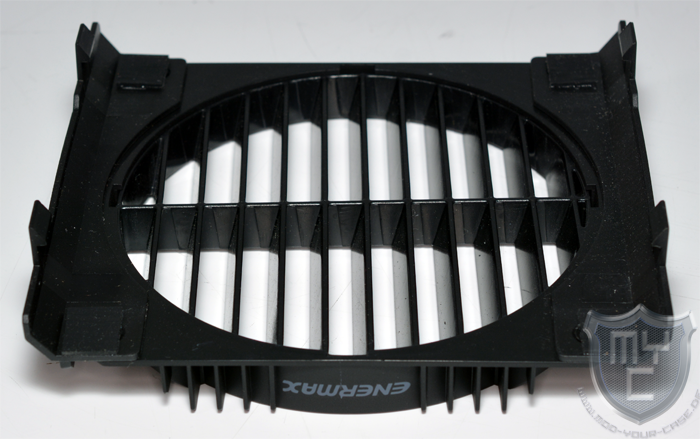

Der Air Guide ist aus schwarzem Kunststoff gefertigt und verfügt über ein drehbares Gitter, welches die Abluft so in die gewünschte Richtung leiten kann.

So ist es z.B. möglich, den austretenden Luftstrom zum hinteren Gehäuselüfter zu leiten, wodurch sie besser aus dem Gehäuse herausgeführt werden kann.
Der Air Guide mittels eines Kunststoffrahmens an den Kühler geclipst und kann bei Bedarf ganz einfach von dem Kühler abgenommen werden. Um eine Geräuschentwicklung durch Vibrationen zu vermeiden, wurde der Kunststoffrahmen mit kleinen Gummipuffern versehen.

Hat man den Air Guide vom Kühlkörper abgenommen, so hat man einen ersten Freien Blick auf die Kühlfinnen, welche mit einer schwarzen Beschichtung versehen wurden.

Enermax hat dem Kühler 54 Aluminiumfinnen spendiert, welche alle in einem speziellen Design gefertigt wurden. Hierbei handelt es sich um das Pressure Differential Flow Design, welches den Luftfluss beschleunigt und die Kühlung somit im Vergleich zu einem normalen Aufbau um bis zu +15% steigern soll.
Bei einem Blick auf die oberste Kühlfinne kann man das spezielle Finnendesign am besten erkennen.

Aus diesem Betrachtungswinkel ist zudem auch sehr gut das Vortex Generator Flow Design zu erkennen, welches wir schon von früheren Kühlern aus dem Hause Enermax kennen. Hierbei handelt es sich um kleine, flügelähnliche Erhebungen neben den Heatpipes, welche dafür sorgen, dass auch Luft auf die Rückseite der Heatpipes strömt. Hinter den Heatpipes bildet sich in der Regel ein toter Winkel, wodurch nicht so viel Wärme direkt von den Heatpipes abgeführt werden kann, als wenn diese auf allen Seiten mit Luft umströmt wird.

Mit einem Blick auf die Vorderseite des Kühlers findet man ein abgestuftes Finnendesign vor.

Bei dem mitgelieferten Lüfter handelt es sich um den AFT50-14, einen langsam drehenden 140-mm-Lüfter.

Der verbaute Impeller verfügt über neun Lüfterblätter, welche mit einem speziellen Lüfterblattdesign ausgestattet sind, welches für einen hohen statischen Druck bei einer geringen Geräuschkulisse sorgen soll.
Enermax hat den 140-mm-Lüfter zudem mit einem schwarzen Lüfterrahmen ausgestattet, welcher über einen achteckigen Aufbau verfügt.

Um den Lüfter vom Kühler entkoppelt montieren zu können, wurde der Lüfterrahmen an den ausliegenden Montagepunkten mit kleinen Gummientkopplern ausgestattet.

Befestigt ist der Impeller an vier gegen die Rotationsrichtung gebogene Stege.

Der Lüfter ist zudem mit dem patentierten Twister Lager ausgestattet. Die Achse des Lagers ist fest mit dem Rotor verbunden. Beim Einschalten des Lüfters wird die Achse durch einen Magneten im Inneren des Lagers in Position gehalten. Die gewölbte Auflagefläche reduziert den Reibungswiderstand und sorgt für einen geräuscharmen und ruhigen Lauf. Die Lagerhülse besteht aus einem selbstfettenden Spezialkunststoff, der den Verschleiß des Lagers durch Austrocknen verhindert. Auf diese Weise gewährleistet Enermax die außergewöhnlich lange Lebensdauer von 160.000 Betriebsstunden MTBF.

Im Gegensatz zum Vorgängermodell, dem ETS-T50 AXE, wird der Lüfter nicht mittels einer Kunststoffaufnahme montiert, sondern mittels normaler Lüfterklammern.

Hat man den Lüfter sowie auch den Air Guide von dem Tower-Kühler abgenommen, so wird bei einem seitlichen Blick auf den Kühler der asymmetrische Aufbau ersichtlich, durch welchen eine höhere Kompatibilität zu Speichern mit hohen Kühlkörpern geschaffen wird.

Zudem kann man schön erkennen, dass die Kühlfinnen seitlich nach unten umgeklappt wurden, sodass der Kühler auf den beiden Seiten zum Großteil geschlossen ist. Hierdurch kann innerhalb des Tower-Kühlers ein Unterdruck entstehen, durch welchen die Luft innerhalb des Kühlers zusätzlich beschleunigt wird.

Die 54 Aluminiumfinnen wurden auf fünf 6-mm-Heatpipes aufgesteckt, welche u-förmig gebogen sind. Die fünf Heatpipes sind in einer Bodenplatte aus Aluminium eingefasst, welche wie auch die Heatpipes und die Aluminiumlamellen mit einer mattschwarzen Beschichtung versehen ist.

Auf der Oberseite wurde die Bodenplatte mit kleine Kühlfinnen ausgestattet, welche einem Hot-Spot entgegen wirken. An der Bodenplatte befinden sich zudem herausstehende Elemente, an denen die Schrauben zur Kühlermontage befestigt wurden.

Die Heatpipes sind in die Unterseite der Bodenplatte eingefasst und wurden auf ihrer Unterseite plan geschliffen, sodass eine größtmögliche Kontaktfläche geschaffen wurde.

Bei der verwendeten Heatpipe Direct Touch Technologie sind die Heatpipes nicht wie bei den meisten Kühlern komplett von einer Bodenplatte umschlossen, sondern nur von der Oberseite aus eingefasst, sodass zwischen den Heatpipes und der Bodenplatte sehr feine Riefen entstehen, wodurch bei der Montage etwas mehr Wärmeleitpaste benötigt wird, als bei Montage eines Kühlers mit einer geschlossenen Bodenplatte.

Die Verarbeitung wurde durchweg sehr sauber und optisch ansprechend ausgeführt.

Montage:

Die Montage des ETS-T50 AXE 140 mm Silent Edition lässt sich recht einfach bewerkstelligen. Enermax liefert hierzu einen eine Multisockelbackplane mit. Aufgrund dieser Backplane muss auch die an einem AMD-Mainboard eventuell schon vormontierte Backplane im ersten Schritt demontiert werden.
Im Anschluss wird die mitgelieferte Backplane von hinten an das Mainboard gehalten und die Montagebolzen werden durch die Montagelöcher in der Backplane und dem Mainboard hindurchgeführt. Auf diese werden dann von der Vorderseite aus Abstandshalter geführt, auf welche wiederum die Montageschienen verschraubt werden. Je nachdem auf welchem Sockel der Kühler montiert wird, kommen zwei getrennte oder eine durchgehende Montageschiene zum Einsatz.
Im Anschluss kann der Kühler auf die mit Wärmeleitpaste bestrichene CPU aufgesetzt und mit der Montageschiene verschraubt werden.
Der mitgelieferte Lüfter wird mittels zwei Lüfterklammern am Kühler befestigt. Die Montage eines zweiten 140-mm-Lüfters ist aufgrund des Lieferumfanges auch dann nicht möglich, wenn man den Air Guide demontiert. An dem Kunststoffrahmen des Air Guides lässt sich auf Wunsch jedoch ein 120-mm-Lüfter befestigen.

Testsystem:

Als Testsystem kommt neben einem Sockel 1151 Testsystem auch ein aktuelles AM4-Testsystem zum Einsatz, wodurch Nutzer von AMD als auch Intel Systemen einen Überblick über die Leistung auf den jeweiligen Sockeln erhalten. Beide Systeme werden im nicht übertakteten Zustand betrieben.

Das Intel-Testsystem besteht aus diesen Komponenten:

  • ASRock – Z170 Extreme3
  • HyperX – Savage 16GB Kit 3000MHz
  • Intel® – Core i7-6700K
  • Zotac – GTX 780 TI AMP Edition

Das AMD-Testsystem besteht aus diesen Komponenten;

  • AMD – Ryzen 1600
  • ASUS – Crosshair VI Hero
  • 2 x 8GB Corsair Vengeance LPX Black 2666 MHz
  • Zotac – GTX 780 TI AMP Edition

Testablauf:

Da es sich bei dem verwendeten Lüfter um einen PWM-Lüfter handelt, welcher seine Geschwindigkeit selbst anpasst, haben wir die PWM-Steuerung während des Tests deaktiviert.

Die Testergebnisse sind bei einer Raumtemperatur von ca. 21,2°C (zu beginn der Testphase gemessen) entstanden. Protokolliert wurde der maximale Mittelwert aller CPU Cores nach einem 30 minütigen Prime95 Stresstest, welchem zum aufwärmen eine Idle time von 45 Minuten voraus ging.

Wir nutzen bei unseren Tests immer die ARCTIC MX-2 Wärmeleitpaste, um auch hier etwaige Schwankungen ausschließen zu können.

Die erreichten Temperaturen sind abhängig von dem genutzten System und können auch auf ähnlichen Systemen abweichen, vor allem, wenn noch eine zusätzliche GPU in dem System verbaut wird. Jedoch lassen sich die Kühler untereinander gut vergleichen, da alle die gleiche Testgrundlage haben.

Mit einem Blick auf das erreichte Testergebnis ist zu erkennen, dass sich der neue ETS-T50 AXE 140 mm Silent Edition im guten Mittelfeld unserer Lüftercharts platzieren konnte. Trotz der deutlich geringeren Lautstärke, welche dank des 140-mm-Lüfters erreicht wird, besteht kaum ein Leistungsunterschied zwischen der ETS-T50 AXE 140 mm Silent Edition und der normalen Version des Kühlers.

Fazit:

Mit dem ETS-T50 AXE 140 mm Silent Edition hat Enermax seinen ETS-T50 AXE Kühler durch den Austausch des schnell drehenden 120-mm-Lüfters gegen einen langsam drehenden 140-mm-Lüfter in einer Silent-Version neu aufgelegt. Trotz des mit maximal 1.000 RPM drehenden 140-mm-Lüfters, welcher im Vergleich zum Vorgängermodell zu einer deutlichen Reduzierung der Lautstärke führt, ist die Kühlleitung im Vergleich zum Vorgängermodell nur minimal geringer. Ein zweiter Lüfter kann aufgrund des montierten Air Guides auf den ersten Blick nicht montiert werden. Da der Air Guide jedoch an einen Kunststoffrahmen geschraubt ist, kann man diesen auch gegen einen 120-mm-Lüfter austauschen. Der Air Guide ermöglicht es jedoch auch die Abluft an die gewünschte Stelle zu lenken. So kann man die Abluft genau in die Richtung des rückseitig verbauten Gehäuselüfters lenken, wodurch eine Stauwärme innerhalb des Gehäuses vermieden wird. Von der optischen Seite her punktet der Kühler durch die schwarze Beschichtung, welche dem Kühler in Kombination mit dem speziellen Finnendesign das gewisse Etwas verpasst. Die Verarbeitung des gesamten Kühlers wurde zudem sehr hochwertig ausgeführt. Preislich liegt der neue ETS-T50 AXE 140 mm Silent Edition aktuell bei knapp 40 € 🛒.

Pro

  • Design
  • Kühlleistung
  • Lautstärke
  • Verarbeitung
  • Kompatibilität
  • Preis

Contra

Kühlleistung

Verarbeitung

Montage

Kompatibilität

Lautstärke

Modding

Lieferumfang

Preis

Wir danken Enermax sehr für die Bereitstellung des Testmusters.
