be quiet! Straight Power 10 600W CM

Mit dem Straight Power 10 600W CM haben wir heute ein neues Netzteil aus der Straight Power Serie von be quiet! im Test, welches neben einer hohen Effizienz auch mit einem flüsterleisen Betrieb punkten will.

Welche Leistung in dem neuen Straight Power 10 600W CM steckt und wie sich das Netzteil in unserem Test geschlagen hat, erfahrt ihr in diesem Review.

Technische Details:

  • Maße: 150 x 86 x 160 mm (B x H x T)
  • Lüfter: 135 mm (automatisch gesteuerter Silent Wings, 10,6 – 20,2 dB(A))
  • Effizienz: max. 93 % (50 % Last), inkl. 80 Plus Gold Zertifikat
  • Aktiv PFC (0,97)
  • Formfaktor: ATX12V 2.4 / EPS12V 2.92
  • Leistung: 600 W
  • +3,3V: 24 A
  • +5V: 24 A
  • +12V1: 18 A
  • +12V2: 18 A
  • +12V3: 20 A
  • +12V4: 20 A
  • +12V (gesamt): 576 W
  • -12V: 0,5 A
  • +5Vsb: 3 A
  • Lebenserwartung: 100.000 h
  • Herstellergarantie: 5 Jahre

Anschlüsse:


1 x 20+4 Pin


1 x 8 Pin EPS


4 x 6+2 PCI-E


9 x SATA


3 x Molex


1 x Floppy

Lieferumfang:

  • be quiet! Straight Power 10 600W CM
  • Kabelset
  • Kabelbinder
  • Schraubenset
  • Stromkabel
  • Handbuch

Design und Verarbeitung:

Das neue Straight Power 10 600W CM wird von be quiet! in einer Verpackung geliefert, welche überwiegend in der Farbe Schwarz gehalten ist. Auf der Vorderseite der Verpackung wurde neben einem Produktbild des Netzteiles auch die genaue Modellbezeichnung sowie die wichtigsten Features mit auf die Verpackung aufgedruckt.

Zudem wurde auf die Verpackungsvorderseite noch ein silberfarbener Streifen aufgedruckt, in welchem der Schriftzug Premium zu finden ist. Dieser weißt auf das Einsatzgebiet des Netzteiles hin.

Die technischen Details sind auf der Verpackungsrückseite zu finden.

Entnimmt man das Straight Power 10 600W CM aus seiner Verpackung, so fällt einem als erstes das recht außergewöhnliche Lüftergitter auf, welches wir schon von anderen Modellen aus dem Hause be quiet! kennen.

Das Lüftergitter besteht aus 14 dünnen Metallstreben, welche sich fast über die komplette Länge des Netzteiles erstrecken.
Durch das Design des Lüftergitters wird ein Alleinstellungsmerkmal des be quiet! Netzteiles erzeugt.
Hinter dem Lüftergitter wurde der neue SilentWings 3 Lüfter mit 135mm Durchmesser verbaut. Der Lüfter verfügt über strömungsoptimierte Lüfterblätter und setzt auf ein Fluid Dynamic Lager Kupferkern und einen hochwertigen 6-Pol Lüftermotor für weniger Vibrationen. Durch diese Eigenschaften ist er auf einen besonders leisen Betrieb ausgelegt. Die maximale Lüfterdrehzahl liegt bei 1500 RPM. Bei dieser Geschwindigkeit erreicht der Lüfter einen Geräuschpegel von maximal 20,2 dB(A).
Zwischen dem Lüfter und dem Gehäuse des Netzeteiles wurde zudem noch ein gräulicher Gummipuffer montiert.

Eine weitere Neuerung des Straight Power 10 600W CM ist die Form des Lufteinlasses rund um den verbauten 135-mm-Lüfter herum. Dieser wurde nicht kreisrund, sondern achteckig geformt. Die einzelnen Ecken sind dabei entsprechend abgerundet worden. Diese Bauform wurde jedoch nicht nur einfach mal so aus dem Metallgehäuse gestanzt, sondern mit leicht abfallenden Seiten ausgestattet, welche einem Trichter ähneln. Dies soll für einen erhöhten Luftdurchsatz sorgen.
Auf der Vorderseite des Netzteiles findet man neben der obligatorischen Kaltgerätebuchse auch einen On/Off-Schalter.

Um diesen Schalter und die Kaltgerätebuchse herum wurde ein großflächiges Wabengitter eingearbeitet, welches als Luftauslass für die warme Abluft des Netzteiles dient.
Auf der linken Netzteilseite wurde ein schwarzer Aufkleber angebracht, auf dem man die wichtigsten Details zu dem Straight Power 10 600W CM findet.

In die gegenüberliegende Seite wurde das be quiet! Logo eingeprägt.

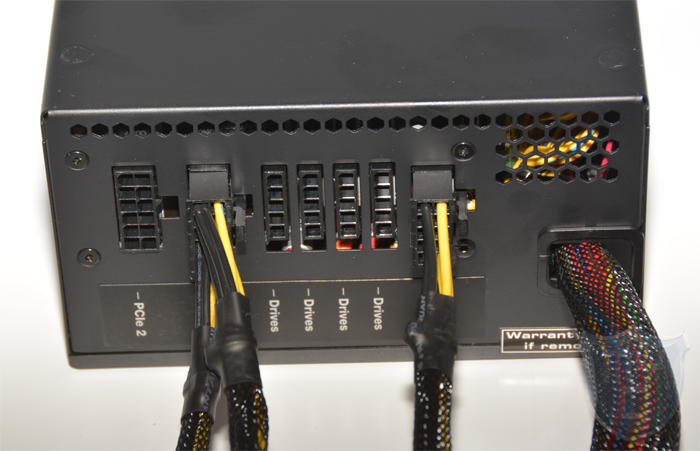

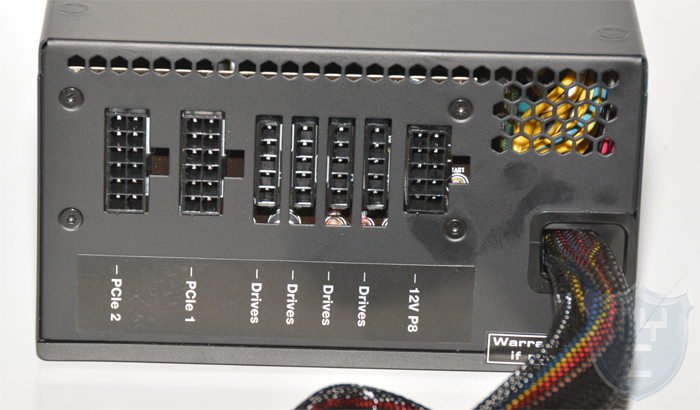

Mit einem Blick auf die Rückseite des Netzteiles findet man neben einem festen Kabelstrang, an welchem sich der 24-PIN-ATX-Stecker befindet auch mehrere modulare Anschlüsse.

Die modularen Anschlüsse sind alle passend zur schwarzen Lackierung des Netzteiles aus schwarzem Kunststoff gefertigt. Neben zwei Anschlüssen, für die PCIe-Kabel, wurden hier auch noch vier Anschlüsse für die verwendeten Laufwerke sowie ein Anschluss für das 8-Pin-EPS-Kabel untergebracht.

Das fest mit dem Netzteil verbundene, als auch die modularen Kabel sind alle mit einem Kabelsleeving ausgestattet. Dieses ist jedoch nicht vollständig blickdicht ausgeführt.

Alle Kabel haben eine ausreichende Länge, wodurch auch eine saubere Verkabelung eines Midi-Towers kein Problem darstellt. Der erste Stecker befindet sich an jedem Kabel frühestens nach 550mm.

Das Straight Power 10 600W CM ist auch im Inneren sauber verarbeitet worden. So kommt z.B. auf der Primärseite ein hochwertiger 105°C Kondensatoren von Teapo zum Einsatz. Auf der Sekundärseite setzt man auf diverse 105°C-Elkos und Festkondensatoren von Teapo.
Ein Highlight des Straight Power 10 ist die neue Active Clamp + SR (Synchronous Rectifier) Topologie.
Im Vergleich zu älteren Topologien, setzt die neue “Active Clamp + SR (Synchronous Rectifier)”-Technologie zusätzliche, aktive Bauteile ein. Dazu gehören unter anderem mehrere MOSFETs, Kondensatoren und zwei neuartige IC-Chips auf der Primär- bzw. Sekundärseite des Netzteils. Die Verwendung dieser Komponenten anstelle älterer, passiver Dioden ermöglicht es, die einzelnen Stationen der Transformation besser zu überwachen. Der Chip auf der Sekundärseite kontrolliert dabei stets die ausgehenden Spannungen und kommuniziert im Bedarfsfall mit dem Chip auf der Primärseite. Dieser passt dann die Parameter wichtiger Bauteile in Sekundenbruchteilen an.
Alle Lötstellen wurden sauber gesetzt. Auch bei der Kühlung wurde darauf geachtet, dass die einzelnen Komponenten so gut wie möglich gekühlt werden können ohne das der Lüfter zu hoch drehen muss. Zudem kommt ein sehr hochwertiger 135-mm-Lüfter aus der neuen SilentWings 3 Serie zum Einsatz, dessen maximale Lautstärke bei 20,2 dB(A) liegt.

Diese Verarbeitung spiegelt sich auch in der Effizienz des Netzteiles wieder, welche bis zu 93% beträgt. Das Straight Power 10 600W CM trägt somit zurecht das 80 PLUS GOLD Zertifikat.
Ebenso erfüllt es die Energy Star 5.0 und ErP 2014 Richtlinien. Durch das Zero Load-Design unterstützt es Intels Deep Power Down C6 und C7 Modus und eignet sich somit auch für Haswell-Systeme.

Das Straight Power 10 600W CM setzt auf eine 12V-Multi-Rail aus vier 12V-Schienen mit einer Stromstärke von 2 x 18A und 2 x 20A. Diese vier 12V-Schienen können eine kombinierte Leistung von 576 Watt liefern.

be quiet! hat dem Straight Power 10 600W CM eine ganze Reihe von Schutzschaltungen verpasst.

  • OCP (Überstromschutz)
  • OVP (Überspannungsschutz)
  • UVP (Unterspannungschutz)
  • SCP (Kurzschlussschutz)
  • OTP (Überhitzschutz)
  • OPP (Überlastschutz)

Die Verarbeitung wurde sehr sauber und auf eine lange Lebensdauer ausgeführt. Ein blickdichtes Sleeving hätte uns sehr gefreut.

Test:

Power Good Signal

Im ersten Test überprüfen wir die PG-Time. Das Power Good Signal muss gemäß der ATX-Norm nach mindestens 100 und maximal 500 ms kommen. Das Signal signalisiert dem Mainboard, dass das Netzteil bereit ist, alle Spannungen passen und der Computer gestartet werden kann. Kommt das Signal nicht innerhalb dieses Zeitraums, ist das Netzteil defekt und muss getauscht werden.

Das Power Good Signal kam bei unserem Testkandidaten nach 320ms und liegt damit zwar im oberen Drittel, aber noch voll und ganz im erlaubten Bereich.

Testsystem

Wir haben das Netzteil mit unserem i7-Testsystem getestet.

Da unser eigentliches Testsystem mit ca. 720 Watt mehr Strom braucht, als das Netzteil nach Herstellerangaben liefern kann, haben wir die HD 5970 aus dem Testsystem entfernt und verwenden in diesen Test ein etwas abgespecktes Testsystem.

Das Testsystem besteht somit aus:

  • I7 975EX @ Stock
  • Rampage III Extreme
  • GTX470
  • 24GB (6 x 4048MB DDR3 1866MHz)
  • Areca 1880ix
  • 4 x 300GB Seagate SAS im Raid 5

Das o.g. System inkl. Netzteil weist einen Strombedarf von etwa 160 Watt (IDLE) bis ca. 520 Watt (Volllast übertaktet) auf. Dieser kann jedoch je nach verwendetem Netzteil unterschiedlich sein. Unter Volllast wird besonders auf die Stabilität der Spannungen geachtet.
Um Netzteile auszulasten, welche mehr Leistung liefern, als unser Testsystem benötigt, stehen 14 separate Peltierelemente zur Verfügung. Diese haben eine Leistungsaufnahme von je 50W. Die Peltierelemente können einzeln zugeschaltet werden. Die Stromversorgung wird über Adapter hergestellt, welche an die PCI-E Anschlüsse angeschlossen werden.
Somit ist eine maximale Leistungsaufnahme von ca. 1220 Watt möglich.
Ausgelesen werden die Spannungen mithilfe eines Multimeters (VOLTCRAFT VC830).
Um das System zu 100% auszulasten, wird die Software Prime 95 und der Benchmark 3DMark 11 eingesetzt und wenn nötig entsprechende Peltierelemente zugeschaltet. Die Testprogramme werden parallel ausgeführt, damit CPU und Grafikkarte gleichzeitig unter Volllast laufen und so der maximale Stromverbrauch erreicht wird.

Um der Qualität des Netzteiles etwas genauer auf den Zahn fühlen zu können, werden wir das System 48h unter Volllast betreiben. Zusätzlich werden wir das Netzteil noch so weit wie möglich oberhalb seiner Spezifikationen zu betreiben.

Spannungen

Die ATX-Norm gibt die Spannungstoleranzen für Netzteile detailliert vor: Auf 3,3 Volt, 5 Volt und 12 Volt sind je 5% nach oben sowie nach unten erlaubt.

Spannungstest

Die Spannungen sollten nach Möglichkeiten auch bei einem Lastwechsel möglichst gleich bleiben und nicht nach oben oder unten ausbrechen.
Da das Straight Power 10 600W CM eine Leistung von 600 Watt liefert, haben wir unser System auch im übertakteten Zustand betrieben.

Aus diesem Grund haben wir den Lastwechsel in vier Stufen aufgeteilt.
Zum Darstellen der ersten Last läuft unser Testsystem mit dem verbauten Netzteil im Idle-Mode.
Die zweite Laststufe wird unter Volllast des Systems simuliert. Das System ist hierbei nicht übertaktet.
Die dritte Laststufe wird dann mittels eines übertakteten Testsystems erreicht. Übertaktet wird das System mittels ROG-Connect im laufenden Betrieb.
In einer vierten Stufe werden zusätzliche Peltierelemente zugeschaltet.

Blickt man einmal auf die Messergebnisse, so ist zu erkennen, dass das Netzteil erst beim Wechsel in die dritte Laststufe eine geringe Spannungsschwankung aufweist. Beim gleichzeitigen zuschalten von drei Peltierelementen ist ein weiterer kleiner Einbruch zu erkennen.

Unseren 48h Dauertest überlebte das Netzteil trotz einer durchschnittlichen Last von 627 Watt problemlos. Die durchschnittliche Last ist durch den Wechsel zwischen 2D und 3D Modus innerhalb des Benchmarks geringer als die Lastspitze von 635 Watt in unserem Spannungstest.

Wir wollten es aber noch etwas genauer wissen und haben das Netzteil aus diesem Grund noch weiter über seinen Spezifikationen betrieben. Um dies zu bewerkstelligen, haben wir weitere Peltierelemente zugeschaltet, um das Netzteil an seine Grenzen zu treiben.

Im ersten Schritt haben wir hierzu ein weiteres Peltierelement hinzugeschaltet und einen Dauertest von einer Stunde gestartet.
In diesem zog das Netzteil bei Spannungsspitzen 679 Watt aus der Steckdose. In diesem Test ist die 12V-Schiene auf 12,05 Volt eingebrochen. Zudem war deutlich zu erkennen, dass der verbaute Lüfter mit seiner maximalen Drehzahl arbeitete. Da dies jedoch noch innerhalb der ATX-Spezifikationen liegt, haben wir nach einer erfolgreichen Runde weitere 50 Watt hinzugeschaltet und den Test erneut gestartet.
Mit dem Start der angewendeten Benchmarks schaltete sich das Netzteil jedoch nach wenigen Sekunden ab. Durch dieses doch recht frühe Abschalten ist gut zu erkennen, dass die in dem Straight Power 10 600W CM verbauten Schutzschaltungen greifen und man somit ein sicheres Netzteil sein eigen nennen kann.

Das Netzteil zog unter Verwendung unserer Hardware diese Spannung aus der Steckdose:

Fazit:

Mit dem Straight Power 10 600W CM hat be quiet! wieder einmal gezeigt, dass man mit einer sehr intensiven Entwicklungsarbeit auch Hardware verbessern kann, welche schon sehr gut ist. Dies zeigt sich bei dem neuen Straight Power 10 600W CM vor allem in der Geräuschkulisse, welche abermals gesenkt werden konnte. Das Netzteil wurde sehr sauber verarbeitet. Dies trifft nicht nur auf das äußere Erscheinungsbild zu, wo man die bunten Anschlüsse nun zum Glück vergebens sucht, sondern auch auf den inneren Bereich des Netzteiles. Hier wurden hochwertige Komponenten verbaut, welche auch bei einer dauerhaften Belastung dafür sorgen sollen, dass man lange Freude an diesem Netzteil hat. Das in dem Straight Power 10 600W CM genügend Leistung für ein SLI oder Crossfire-System steckt, hat unser Test gezeigt. Auch mit einer kurzzeitigen Überlastung von ca. 70 Watt kam das Netzteil gut zurecht. Bei allem, was darüber hinaus ging, haben die Schutzschaltungen gegriffen, welche in dem Netzteil verbaut wurden. Was den ein oder anderen Casemodder stören wird, sind die nicht ganz blickdichten Kabelsleevings. Das Straight Power 10 600W CM gibt es u.a. bei caseking.de für 109,90€ 🛒.

Pro

  • Sehr gute Verarbeitung
  • Hochwertige Komponenten
  • Stabile Spannungen
  • Teilmodularer Aufbau
  • Sehr geringer Geräuschpegel
  • Lieferumfang

Contra

  • Sleeving nicht ganz blickdicht

Verarbeitung

Leistung

Spannungsstabilität

Leistungsaufnahme

Ausstattung

Lautstärke

Modding

Lieferumfang

Preis

Wir danken be quiet! für die Bereitstellung des Testmusters.
