Noctua – NF-A8 PWM chromax.black.swap

Mit der NF-A8 PWM chromax.black.swap haben wir heute den in der chromax.black.swap Serie neu aufgelegten NF-A8 PWM 80-mm-Lüfter aus der A-Serie von Noctua im Test, welcher in kompakten Systemen für eine dezente Optik sowie eine leise Kühlung sorgen soll.

Welche Leistung in dem NF-A8 PWM chromax.black.swap steckt und wie sich der neuen 80-mm-Lüfter von Noctua in unserem Test geschlagen hat, erfahrt ihr in diesem Review.

Technische Details:

  • Format: 80 x 80 x 25 mm
  • Anschluss: 4-pin PWM
  • Lagertyp: SSO2
  • Blattgeometrie: A-Serie mit Flow Acceleration Channels
  • Rahmentechnologie: AAO (Advanced Acoustic Optimisation)
  • Umdrehungsgeschwindigkeit: 2200 RPM
  • Min. Umdrehungsgeschwindigkeit PWM: 450 RPM
  • Volumenstrom: 55,5 m³/h
  • Geräuschentwicklung: 17,7 dB(A)
  • Statischer Druck: 2,37 mm H2O
  • Max. Leistungsaufnahme: 0,96 W
  • Max. Stromstärke: 0,08 A
  • Betriebsspannung: 12 V
  • MTBF: > 150.000 h
  • Garantie: 6 Jahre

Lieferumfang:

  • NF-A8 PWM chromax.black.swap
  • 8x NA-AVP5 chromax.black Anti-Vibrations-Pads
  • 4x NA-AVP5 chromax.blue Anti-Vibrations-Pads
  • 4x NA-AVP5 chromax.green Anti-Vibrations-Pads
  • 4x NA-AVP5 chromax.red Anti-Vibrations-Pads
  • 4x NA-AVP5 chromax.white Anti-Vibrations-Pads
  • 4x NA-AVP5 chromax.yellow Anti-Vibrations-Pads
  • 4x Lüfterschrauben
  • 30cm Kabelverlängerung

Design und Verarbeitung:

Der NF-A8 PWM chromax.black.swap wird in einer Verpackung geliefert, welche in einem schwarz/braunen Design gehalten ist. Auf der Verpackungsvorderseite wurde neben der Modellbezeichnung auch ein Ausschnitt eines Produktbildes abgedruckt.

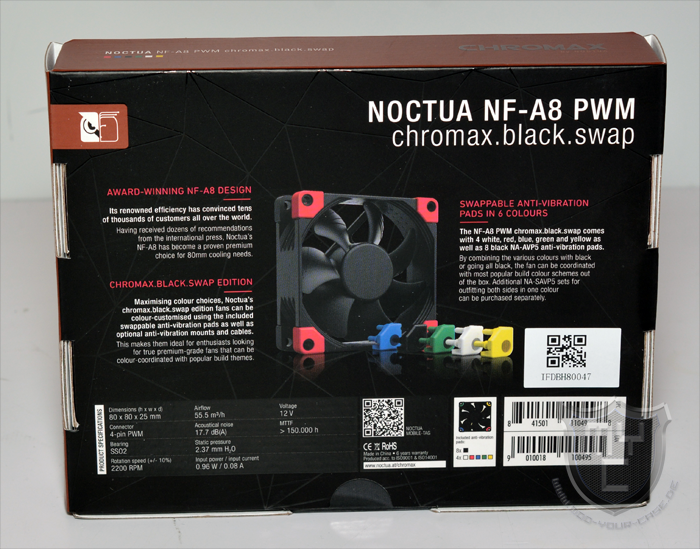

Auf der Verpackungsrückseite findet man neben den technischen Details und einem Produktbild auch eine kurze Beschreibung sowie einen Hinweis auf die enthaltenen Entkoppler vor.

Da der neue NF-A8 PWM chromax.black.swap auf dem bekannten NF-A8 PWM basiert, wurde auch dieser Lüfter mit einem quadratischen Rahmen ausgestattet, welcher jedoch nicht in den von Noctua bekannten Erdtönen gehalten ist, sondern vollständig aus schwarzem Kunststoff gefertigt wurde.

Als Rahmensystem kommt der mit dem NF-F12 von Noctua eingeführte AAO Rahmensystem zum Einsatz.

Noctuas AAO (Advandced Acoustic Optimisation) Rahmen ist so ausgelegt, dass man diesen mit Entkopplern versehen kann. Noctua liefert Noctua gleich sechs verschiedenfarbige Entkopplersets mit, welche man einfach auf den Rahmen aufstecken kann.

Mit je 4 weißen, roten, blauen, grünen und gelben sowie 8 schwarzen Anti-Vibrations Pads kann der Lüfter ab Werk an die meisten gängigen Farbschemata angepasst werden, indem die unterschiedlichen Farben mit Schwarz kombiniert oder nur schwarze Pads verwendet werden.

Um beide Seiten der Lüfters mit der gleichen Farbe auszustatten, können bietet Noctua die NA-SAVP5 Entkoppler in 16er Sets auch separat an.

Schaut man sich den Lüfterrahmen noch etwas genauer an, so findet man weitere Details, welche vom NF-A8 PWM übernommen wurden. Eines dieser Details ist das Stepped Inlet Design.

Die abgestufte Einlaufstruktur des Stepped Inlet Designs ist eine innovative Konstruktionstechnik, welche erstmals mit Noctuas NF-F12 eingeführt wurde. Sie erleichtert den Übergang von laminarer zu turbulenter Strömung und hat eine ähnliche Wirkung wie die Dimple-Struktur eines Golfballs: In beiden Fällen wird ein besseres Flow Attachment, d. h. ein besseres Anhaften der Strömung am umströmten Volumenkörper erzielt. Durch die besser am Rahmen anliegende turbulente Strömung kann der Rotor mehr Luft ansaugen und eine höhere Förderleistung erzielen.

Zusätzlich zu dieser aerodynamischen Optimierungsfunktion reduziert das Stepped Inlet Design tonale Zulaufgeräusche, zumal der durch die Abstufung turbulent werdende Zustrom ein breitbandigeres Geräuschprofil erzeugt als laminarer Zulauf. So trägt das Stepped Inlet Design zu einer weiteren Verbesserung der akustischen Qualitäten des Lüfters bei, lässt dessen Laufgeräusch schneller im Hintergrundlärm untergehen und macht diesen angenehmer für das menschliche Ohr.

Zudem ist der Lüfterrahmen noch mit der Inner Surface Microstructures, einer Mikrostruktur im Innenbereich des Lüfterrahmens ausgestattet.
Hierbei handelt es sich um eine neuartige aerodynamische Optimierungsmaßnahme, die ebenfalls erstmals mit Noctuas NF-F12 Lüfter eingeführt wurde. An den winzigen Einkerbungen an der Innenseite des Rahmens entsteht beim Vorbeigleiten der Lüfterblätter eine turbulente Grenzschicht. Bei der Bewegung der Blattspitzen durch diese Grenzschicht kommt es zu einer deutlich reduzierten Wirbelablösung von der Saugseite der Lüfterblätter. Da saugseitige Wirbelablösungen bei Axiallüftern maßgeblich zur Gesamtschalleistung beitragen sowie signifikante Einbußen bei Druck und Luftstrom zur Folge haben können, ermöglichen Inner Surface Microstructures zugleich eine niedrigere Lärmemission und höhere Leistung. Durch die Reduktion unerwünschter, durch saugseitige Wirbelablösung bedingter Turbulenzen tragen die Inner Surface Microstructures dazu bei, dass Noctuas neueste Lüfter neue Bestmarken in Sachen Effizienz setzen können.

Der Impeller des NF-A8 PWM chromax.black.swap ist saugseitig mit sogenannten Flow Acceleration Channels ausgestattet.

Durch die Beschleunigung des Luftstroms in den kritischen äußeren Regionen der Lüfterblätter werden saugseitige Wirbelablösungen verringert, was zu einer höheren Effizienz und einer niedrigeren turbulenzbedingten Lärmemission führt.

Der Lüfter ist mit der weiter optimierten zweiten Generation von Noctuas bewährtem SSO-Lagersystem ausgestattet. Bei SSO2 sitzt der rückseitige Magnet näher an der Lüfterachse und bewirkt so eine noch bessere Stabilisierung, was zu einer weiter verbesserten Präzision und Haltbarkeit führt.

Befestigt ist der Impeller an vier geradlinig zum Lüfterrrahmen verlaufenden Stegen.

Der NF-A8 PWM chromax.black.swap verfügt über einen PWM-Anschluss, welcher sich an einem ca. 2 cm langem Anschlusskabel befindet.

Dies hat den Vorteil, dass man bei einem Einsatz auf einem CPU-Kühler einfach auf die seitens Noctua angebotenen SYC1 Y-Adapter zurückgreifen kann und sich so unnötige Überlängen beim Anschlusskabel ersparen kann. Für den normalen Einsatz in einem Gehäuse liefert Noctua auch noch ein gesleevtes Anschlusskabel mit.

Die Verarbeitung des NF-A8 PWM chromax.black.swap wurde sehr sauber ausgeführt. Durch die gewählte Farbgebung in Kombination mit den mehrfarbigen Entkopplern spricht der Lüfter zudem von der optischen Seite her sicherlich viele Gamer und Casemodder an.

Montage:

Da in vielen ATX-Gehäusen in der heutigen Zeit 120-mm- bzw. 140-mm-Lüfter als Gehäuselüfter eingesetzt werden, liegt das Einsatzgebiet des neuen NF-A8 PWM chromax.black.swap in kleineren Gehäusen, wie sie z. B. für ITX-Mainboards verwendet werden. Ebenso kann der Lüfter natürlich auf kompatiblen CPU-Kühlern montiert werden. Hier sollte einem jedoch klar sein, dass eine solche Kombination keine Ergebnisse erreichen kann, wie man sie von High-End-Kühlern kennt.

Der Lüfter lässt sich mittels der im Lieferumfang enthaltenen Schrauben recht einfach in einem beliebigen Gehäuse montieren. Dank der mitgelieferten Entkoppler ist eine teilweise Entkopplung möglich. Eine vollständig entkoppelte Montage ist nur mittels optionaler Entkoppler möglich.
Zur Montage auf einem CPU-Kühler bzw. Radiator werden jedoch spezielle Schrauben bzw. Klammern benötigt, welche sich nicht im Lieferumfang des Lüfters befinden. Dies macht jedoch gar nichts, da hier jeder Kühler-Hersteller auf ein anderes Befestigungssystem setzt und die benötigten Haltevorrichtungen immer im Lieferumfang des jeweiligen CPU-Kühlers bzw. Radiators vorhanden sind.

Kühlleistung:

Auch wenn es heute nur noch sehr wenige CPU-Kühler oder Radiatoren gibt, die mit einem 80-mm-Lüfter bestückt sind, wollen wir euch einen kleinen Vergleich zu den bisher von uns getesteten 80-mm-Lüfter bieten.
Hierzu greifen wir auf ein Asus F1A75-I DELUXE zurück. Gekühlt werden muss eine AMD APU A6 3500. Als CPU Kühler kommt der Reeven ARCZIEL RC-0903 zum Einsatz.

Bei diesem Kühler handelt es sich eigentlich um einen Topblow-Kühler für 92-mm-Lüfter. Durch entsprechende Halteklammern ist es jedoch auch möglich, 80-mm-Lüfter auf diesem Kühler zu montieren.

Das Testsystem besteht somit aus:

  • AMD APU A6 3500
  • Asus F1A75-I DELUXE
  • 2 x 2GB 1600MHz CL6 Mushkin Copperhead
  • Reeven ARCZIEL RC-0903

Die komplette Hardware wird @ Stock also nicht übertaktet betrieben.

Testablauf:

Die Testergebnisse sind bei einer Raumtemperatur von ca. 20,9°C (zu beginn der Testphase gemessen) entstanden. Protokolliert wurde der maximale Mittelwert aller CPU Cores nach einer Idle time von 45 Minuten und nach einem anschließendem 30 minütigen Prime95 Stresstest. Ausgelesen wurden diese Werte mit Aida64 Extreme Edition.

Wir nutzen bei unseren Tests immer die ARCTIC MX-2 Wärmeleitpaste, um auch hier etwaige Schwankungen ausschließen zu können.

Die erreichten Temperaturen sind abhängig von dem genutzten System und können auch auf ähnlichen Systemen abweichen. Jedoch lassen sich die Kühler untereinander gut vergleichen, da alle die gleiche Testgrundlage haben.

Als Referenz dienen alle bis jetzt auf diesem ITX-System getesteten 80-mm-Lüfter, sowie der Reeven Lüfter, welcher eigentlich auf dem verwendeten Kühler montiert ist.

Mit einem Blick auf das Testergebnis ist schnell zu erkennen, dass sich der NF-A8 PWM chromax.black.swap von der Leistung her auf dem gleichen Level liegt, wie der normale NF-A8 PWM.

Fazit:

Mit dem Noctua NF-A8 PWM chromax.black.swap hat Noctua sein Sortiment der chromax.black.swap Lüfterserie um ein kleines 80-mm-Lüftermodelle der A-Serie erweitert. Der Lüfter verfügt über alle Funktionen und Features, welche wir auch schon von dem NF-A8 PWM kennen, kann durch die schwarze Farbgebung jedoch deutlich besser in einen Casemod oder ein dezent schwarzes System integriert werden. Die Geräuschentwicklung lag während unseres Tests auch bei voller Drehzahl auf einem sehr guten Level. Die Verarbeitung des NF-A8 PWM chromax.black.swap wurde seitens Noctua sauber und hochwertig ausgeführt. Preisliche liegt der neue 80-mm-Lüfter von Noctua bei knapp 20€*



Wir danken Noctua sehr für die Bereitstellung der Testmusters.

Noctua - NF-A8 PWM chromax.black.swap

8.3

Kühlleistung

6.0/10

Verarbeitung

10.0/10

Montage

9.0/10

Kompatibilität

10.0/10

Lautstärke

9.0/10

Lieferumfang

9.0/10

Casemodding

6.0/10

Preis

7.0/10

Pro

  • Sehr gute Verarbeitung
  • Wechselbare Entkoppler in verschiedenen Farben
  • Lieferumfang
  • PWM-Steuerung

Contra

  • Nicht zur Kühlung von High-End CPUs geeignet.
