Mit den NF-A14x25 G2 PWM chromax.black & NF-A14x25 G2 PWM Sx2-PP chromax.black haben wir heute die kürzlich vorgestellten chromax.black Modelle der NF-A14x25 G2 Lüfter von Noctua im Test, welche neben den bekannten Features mit einer vollständig schwarzen Farbgebung überzeugen möchten.

Welche Details in den neuen NF-A14x25 G2 PWM chromax.black & NF-A14x25 G2 PWM Sx2-PP chromax.black Lüftern stecken und wie sich die schwarzen 140-mm-Lüfter von Noctua in unserem Test geschlagen hat, erfahrt ihr in diesem Review.



Technische Details:

Lüfter:	NF-A14x25 G2 PWM chromax.black
Lagertyp:	SSO2
Max. Umdrehungsgeschw. (+/-10%):	1500 RPM
Max. Umdrehungsgeschw. mit L.N.A. (+/-10%):	1250 RPM
Max. Volumenstrom:	155,6 m³/h
Max. Volumenstrom mit L.N.A.:	127,1 m³/h
Max. Geräuschentwicklung:	24,8 dB(A)
Max. Geräuschentwicklung mit L.N.A.:	19,7 dB(A)
Max. Statischer Druck:	2,56 mm H2O
Max. Statischer Druck mit L.N.A.:	1,3 mm H2O
Leistungsaufnahme:	2,28 W
Betriebsspannung:	12 V
MTBF:	> 150.000 h
Blattgeometrie:	Progressive-Bend impeller
Lüfter:	NF-A14x25 G2 PWM PPA chromax.black
Lagertyp:	SSO2
Max. Umdrehungsgeschw. (+/-10%):	1475 RPM
Max. Umdrehungsgeschw. mit L.N.A. (+/-10%):	1225 RPM
Max. Volumenstrom:	155,6 m³/h
Max. Volumenstrom mit L.N.A.:	127,1 m³/h
Max. Geräuschentwicklung:	24,8 dB(A)
Max. Geräuschentwicklung mit L.N.A.:	19,7 dB(A)
Max. Statischer Druck:	2,56 mm H2O
Max. Statischer Druck mit L.N.A.:	1,3 mm H2O
Leistungsaufnahme:	2,28 W
Betriebsspannung:	12 V
MTBF:	> 150.000 h
Blattgeometrie:	Progressive-Bend impeller
Lüfter:	NF-A14x25 G2 PWM PPB chromax.black
Lagertyp:	SSO2
Max. Umdrehungsgeschw. (+/-10%):	1525 RPM
Max. Umdrehungsgeschw. mit L.N.A. (+/-10%):	1275 RPM
Max. Volumenstrom:	155,6 m³/h
Max. Volumenstrom mit L.N.A.:	127,1 m³/h
Max. Geräuschentwicklung:	24,8 dB(A)
Max. Geräuschentwicklung mit L.N.A.:	19,7 dB(A)
Max. Statischer Druck:	2,56 mm H2O
Max. Statischer Druck mit L.N.A.:	1,3 mm H2O
Leistungsaufnahme:	2,28 W
Betriebsspannung:	12 V
MTBF:	> 150.000 h
Blattgeometrie:	Progressive-Bend impeller



Lieferumfang:

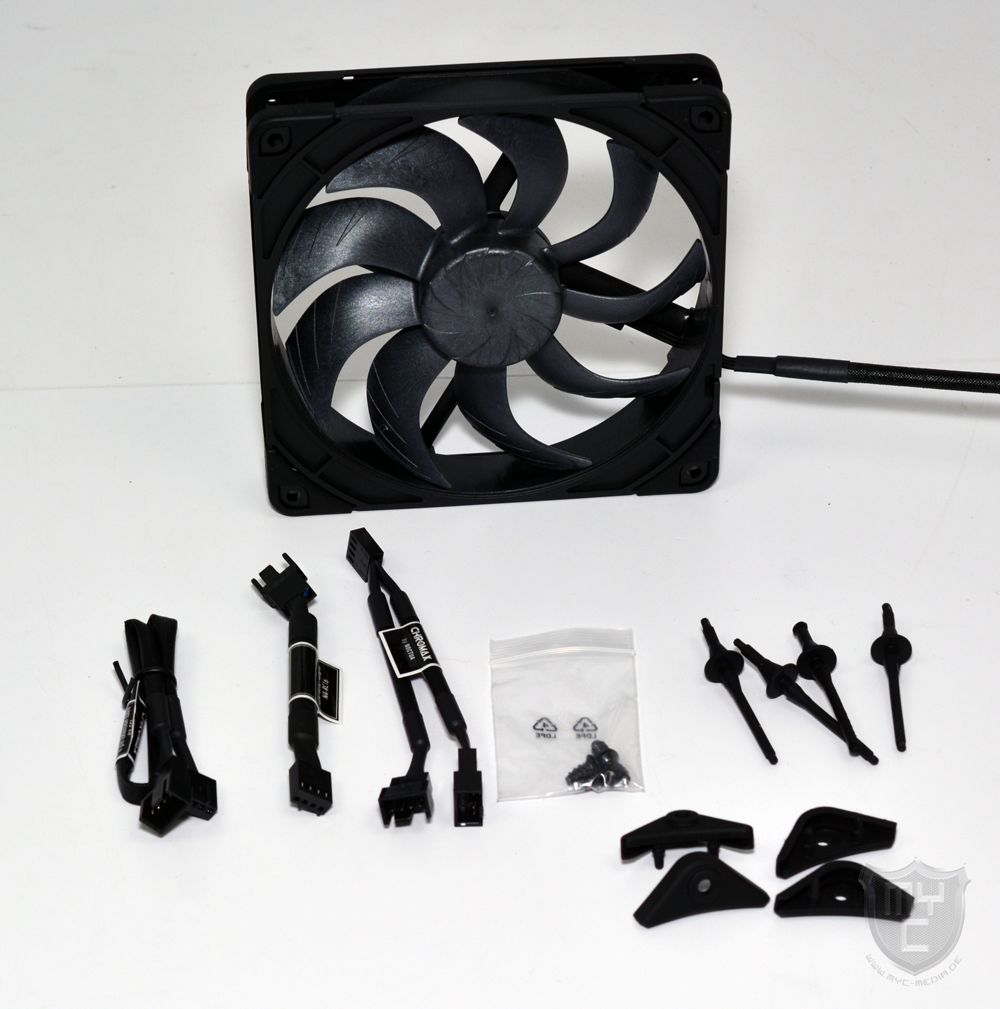

NF-A14x25 G2 PWM chromax.black:

• • NF-A14x25 G2 PWM chromax.black Lüfter
  • NA-RC16 Low-Noise-Adapter (L.N.A.)
  • NA-YC1 chromax.black 4-Pin PWM Y-Kabel
  • NA-EC1 chromax.black 30cm Verlängerungskabel
  • 4x NA-AV2 chromax.black Anti-Vibrations-Befestigungen
  • NA-AVG2-LR chromax.black Anti-Vibrations-Rahmen für Radiatormontage
  • 4 x NA-AVP1-LR chromax.black Entlastungs-Anti-Vibrations-Befestigungen
  • 4 x Lüfterschrauben

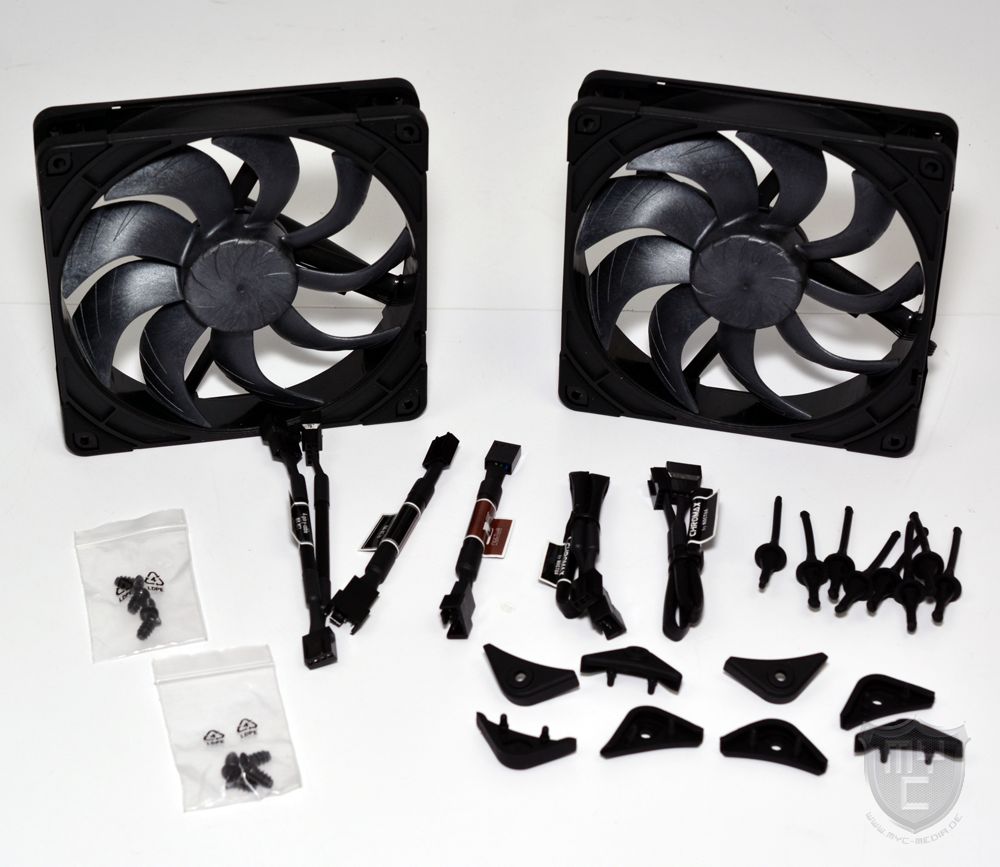

NF-A14x25 G2 PWM Sx2-PP chromax.black:

• • NF-A14x25 G2 PWM PPA chromax.black Lüfter
  • NF-A14x25 G2 PWM PPB chromax.black Lüfter
  • 2 x NA-RC16 Low-Noise-Adapter (L.N.A.)
  • NA-YC1 chromax.black 4-Pin PWM Y-Kabel
  • 2 x NA-EC1 chromax.black 30cm Verlängerungskabel
  • 8 x NA-AV2 chromax.black Anti-Vibrations-Befestigungen
  • 2 x NA-AVG2-LR chromax.black Anti-Vibrations-Rahmen für Radiatormontage
  • 8 x NA-AVP1-LR chromax.black Entlastungs-Anti-Vibrations-Befestigungen
  • 8 x Lüfterschrauben



Design und Verarbeitung:

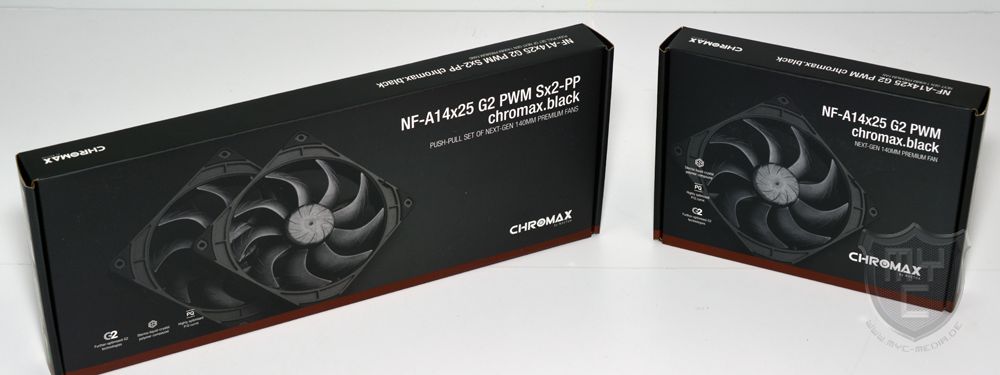

Die F-A14x25 G2 PWM chromax.black & NF-A14x25 G2 PWM Sx2-PP chromax.black Lüfter werden von Noctua in Verpackungen geliefert, welche in einem schwarz/braunen Grunddesign gehalten sind. Die Verpackungen wurden auf ihren Vorderseiten neben einem Produktbild der jeweils enthaltenen Lüfter auch mit einem Hinweis auf deren wichtigsten Features sowie der Modellbezeichnung bedruckt.

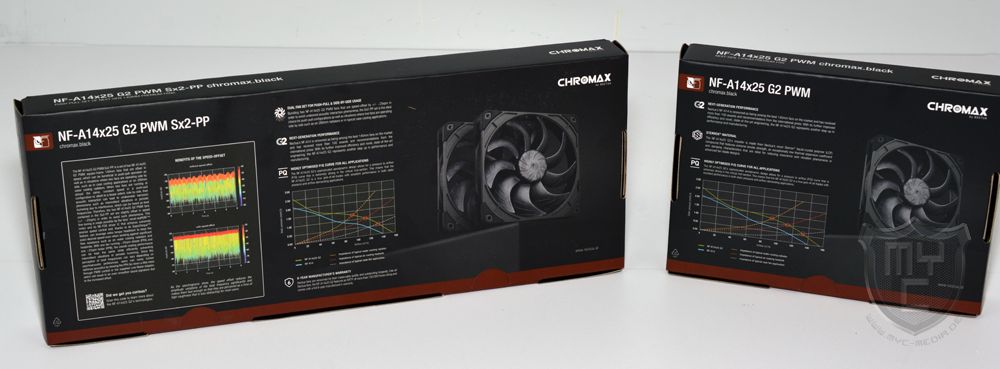

Wo die technischen Details jeweils auf der rechten Verpackungsseite abgedruckt wurden, findet man auf den Verpackungsrückseiten neben einer kurzen Beschreibung auch eine detaillierte Auflistung der wichtigsten Eigenschaften vor.

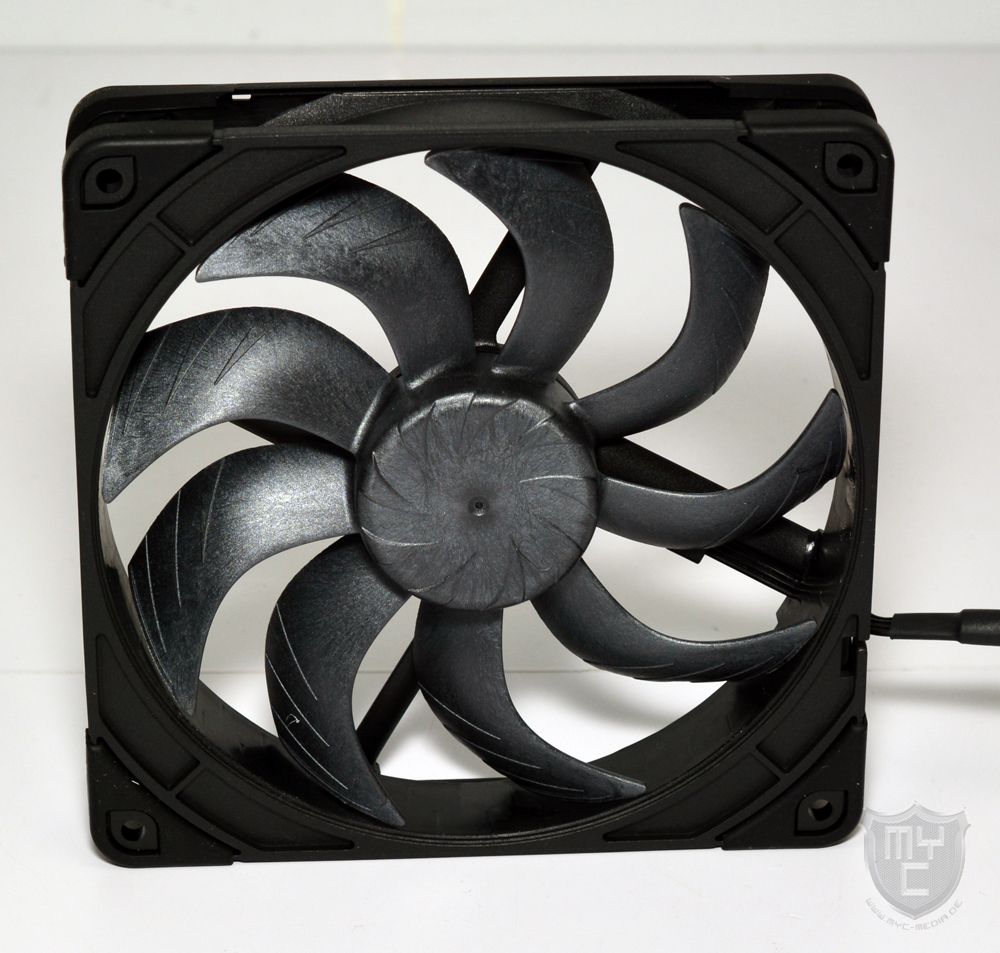

Entnimmt man die neuen NF-A14x25 G2 chromax.black Lüfter aus ihren Verpackungen, so hat man 140-mm-Lüfter vor sich liegen, welche nicht in den von Noctua bekannten Erdtönen gehalten sind, sondern wie wir es auch schon von anderen Produkte aus der chromax.black Reihe her kennen über einen vollständig schwarzen und bei Gamern sehr beliebten Aufbau verfügen.

Abgesehen von der geänderten Farbgebung sind die drei von uns in diesem Test herangezogenen Modelle der neuen NF-A14x25 G2 chromax.black Reihe identisch zu den gleichnamigen Modellen der NF-A14x25 G2 Reihe aufgebaut.

Wie wir es von den bisherigen Modellen der NF-A14x25 G2 Lüfter kennen, verfügen auch die neuen NF-A14x25 G2 chromax.black Lüfter somit über einen quadratischen Lüfterrahmen sowie vier geradlinig zur Lüfternarbe verlaufende Stege, welche den Impeller in Position halten.

Der AAO (Advanced Acoustic Optimisation) Rahmen von Noctua weist jedoch noch ein paar Besonderheiten auf.

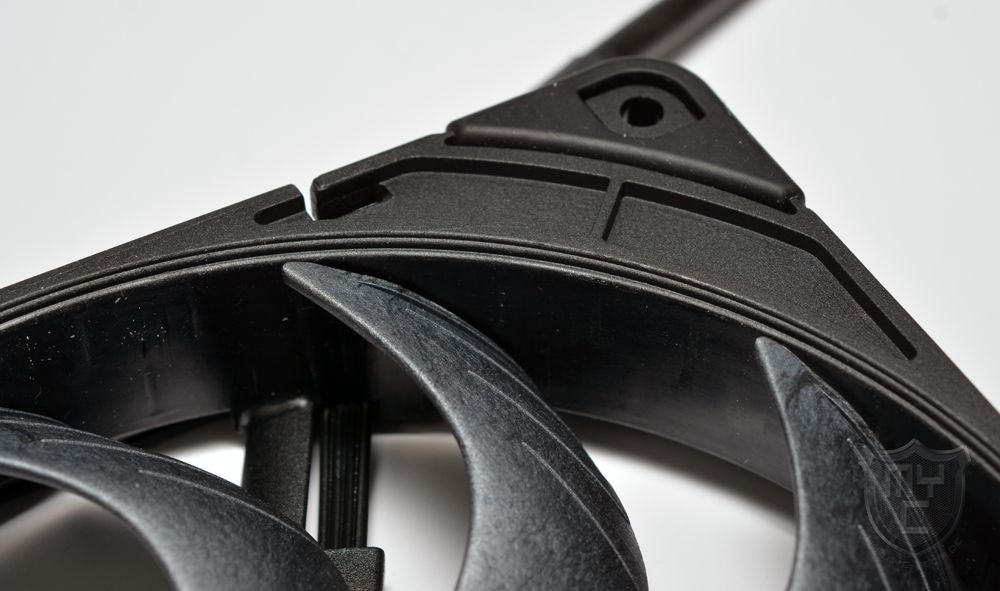

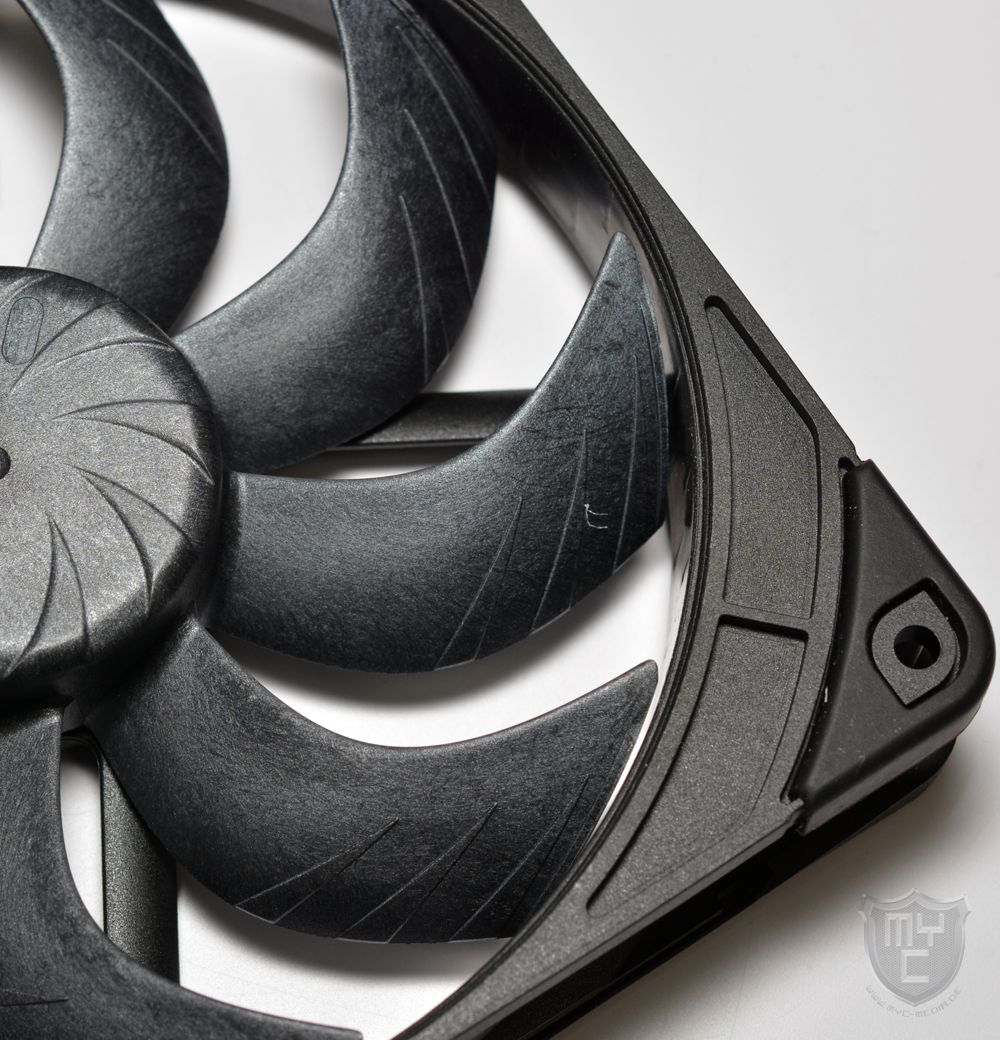

Noctuas AAO (Advanced Acoustic Optimisation) Rahmen verfügen über integrierte Vibrationspuffer.

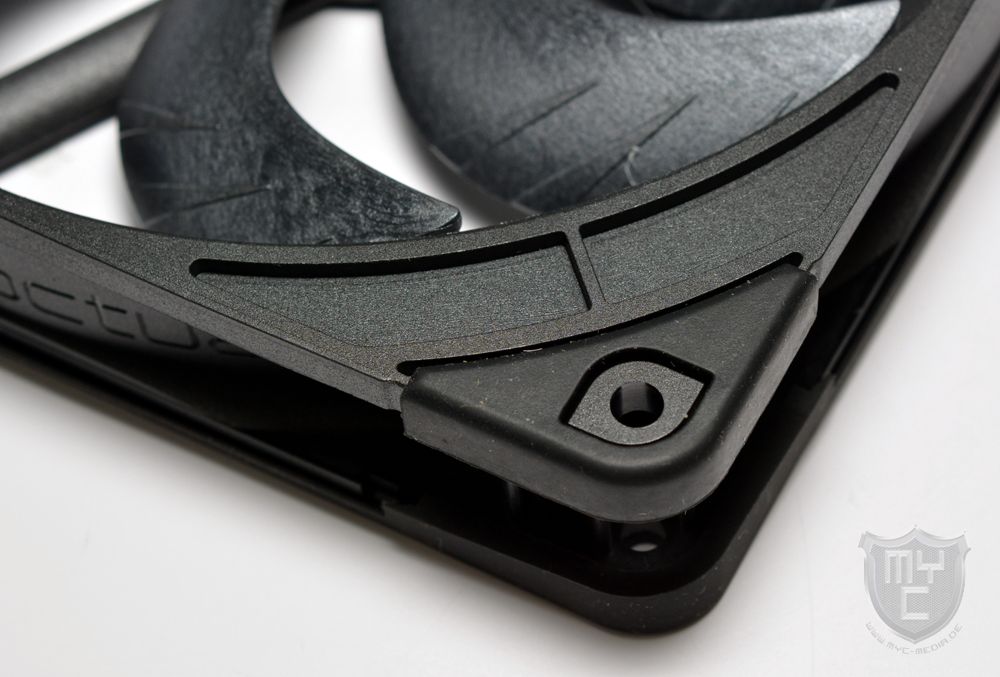

Zudem wurde der Lüfterrahmen im Einlassbereich mit einer Abstufung (Stepped Inlet Design) versehen.

Auf der Innenseite wurde der Lüfterrahmen mit der von anderen Modellen bekannte Mikrostruktur im Innenbereich (Inner Surface Microstructures) ausgestattet.

Wie wir es schon von den vergangenen Modellen der NF-A14x25 G2-Lüfterserie her kennen, wurden auch die Impeller der neuen NF-A14x25 G2 chromax.black Modelle nicht einfach nur aus Kunststoff gefertigt, sondern aus dem von Noctua als Sterrox bezeichneten Material gefertigt, welches im Falle der chromax.black Modelle jedoch nicht in den von Noctua bekannten Erdtönen gehalten ist, sondern in einem deutlich schlichteren Schwarz daher kommt. Bei dem Sterrox Material handelt es sich um ein Flüssigkristallpolymer (Liquid Crystal Polymer). LCPs sind in der Industrie weit verbreitet und finden z. B. auch bei der Fertigung von Kevlar ihre Anwendung.
Das verwendete Material weist eine extreme Zugfestigkeit sowie einen besonders niedrigen thermischen Ausdehnungskoeffizienten und exzellente Dimensionsstabilität auf, wodurch es Noctua möglich wurde, die Blattspitzen der Lüfterblätter bis auf 0,7 mm an den Lüfterrahmen heranzuführen.

Durch die hierdurch verringerten Leckströme zwischen dem Impeller und dem Lüfterrahmen wird ein noch effizienterer Betrieb bei steigendem Staudruck wie auf Kühlern und Radiatoren ermöglicht.
Wie man es schon von anderen Lüftern aus dem Hause Noctua kennen, wurde auch Impeller der NF-A14x25 G2 chromax.black Lüfter mit den bekannten Focused Flow Acceleration Channels ausgerüstet.

Der extrem verlustarme etaPERF™ Motor mit Smooth Commutation Drive 2 Technologie bietet nicht nur eine noch nie dagewesene Energieeffizienz und Laufruhe, sondern kann dank der neuen SupraTorque™ Funktion überdies bei Bedarf zusätzliche Drehzahlreserven abrufen, um die Geschwindigkeit des Lüfters auch bei hohem Staudruck konstant zu halten, wodurch sich auf Kühlern eine noch bessere Performance erzielen lässt.

Zudem sind die NF-A14x25 G2 chromax.black Lüfter wie die anderen NF-A-Serien Modelle von Noctua auch mit der weiter optimierten zweiten Generation von Noctuas bewährtem SSO-Lagersystem ausgestattet. Bei SSO2 sitzt der rückseitige Magnet näher an der Lüfterachse und bewirkt so eine noch bessere Stabilisierung, was zu einer weiter verbesserten Präzision und Haltbarkeit führt.

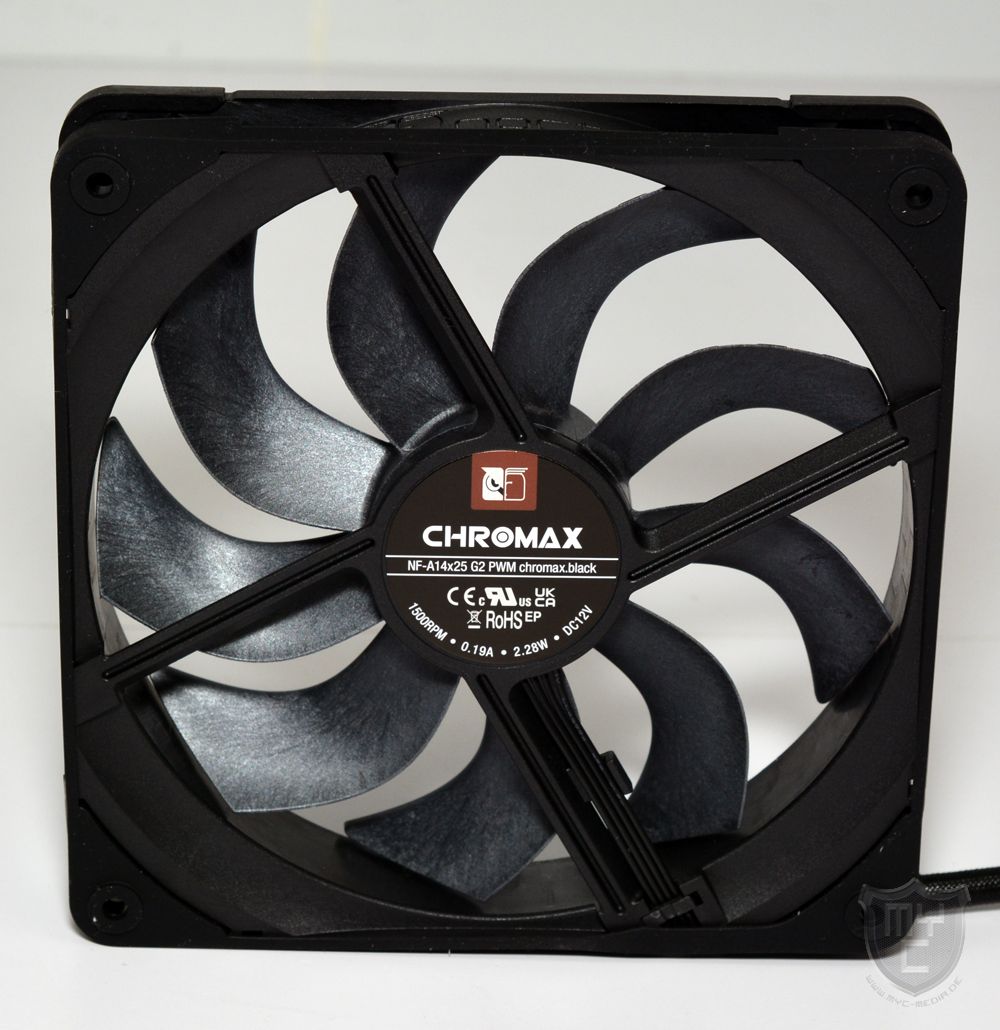

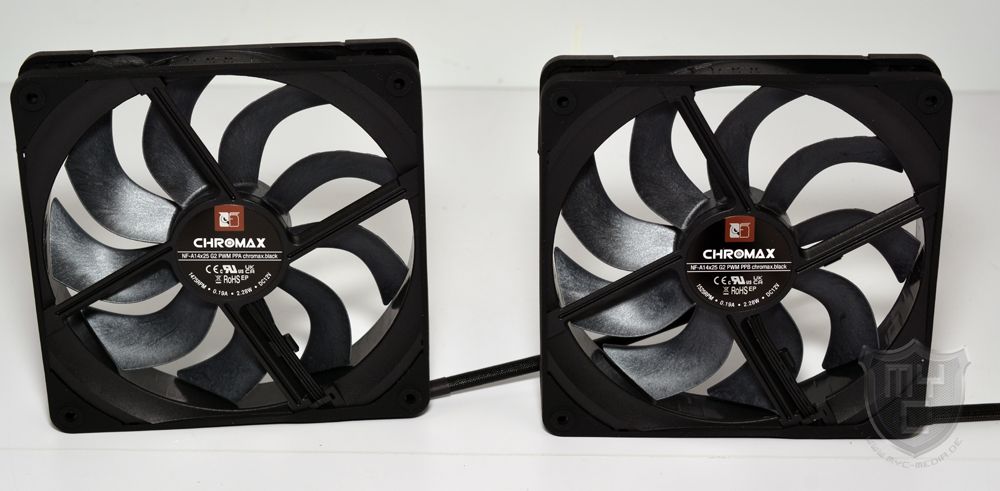

Optisch unterscheiden sich der NF-A14x25 G2 PWM chromax.black sowie die beiden Lüfter des NF-A14x25 G2 PWM Sx2-PP chromax.black Sets lediglich durch die Beschriftung des auf der Nabenrückseite angebrachten Typenschildes.

Die Unterscheidung ist hierbei jedoch nicht nur in der Modellbezeichnung, sondern auch in dem Hinweis auf die Stromaufnahme sowie die maximale Drehzahl zu finden. Wo der NF-A14x25 G2 PWM chromax.black mit maximal 1500 U/min dreht, sind die beiden im NF-A14x25 G2 PWM Sx2-PP chromax.black Set enthaltenen Lüfter für einen Einsatz in einem Push-Pull-Betrieb ausgelegt und arbeiten zum Erreichen einer möglichst geringen Geräuschkulisse mit unterschiedlichen Drehzahlen. Wo der in diesem Set enthaltene NF-A14x25 G2 PWM PPA chromax.black Lüfter mit 1475 U/min arbeitet, dreht der NF-A14x25 G2 PWM PPB chromax.black mit 1525 U/min etwas schneller.

Als Anschlusskabel kommt bei allen Modellen ein 4-PIN-PWM-Kabel zum Einsatz, wie man es von herkömmlichen Lüftern kennt. Dieses wurde jedoch mit dem von Noctua bekannten Gummisleeving versehen und fällt im Gegensatz zu den Anschlusskabeln normaler Gehäuselüfter vergleichsweise kurz aus, wodurch unnötige Überlängen vermieden werden.

Die Verarbeitung der von uns in diesem Test herangezogenen NF-A14x25 G2 chromax.black Modelle wurde seitens Noctua optisch ansprechend und sehr hochwertig ausgeführt.



Montage:

Das Einsatzgebiet der neuen 140-mm-Lüfter von Noctua ist aufgrund der gewählten Bauform eigentlich sehr vielseitig. Die Lüfter können durch diese in Gehäusen, an einem Radiator oder gar an einem CPU-Kühler montiert werden.
Durch den geschlossenen Rahmen eignen sich die Lüfter sich generell für alle genannten Einsatzgebiete gleichermaßen. Die Lüfter aus dem NF-A14x25 G2 PWM PPA chromax.black Set sind durch ihre unterschiedliche Drehzahl jedoch für den Einsatz im Push-Pull-Betrieb optimiert.
Auch wenn die Lüfter von Haus aus schon recht dicht an dem Gehäuse, Radiator oder CPU-Kühler anliegen und somit kein unnötiger Leistungsverlust entsteht, hat Noctua alle von uns in diesem Test herangezogenen Modelle mit einem Gummirahmen ausgestattet, welcher den feinen Spalt zwischen dem Lüfterrahmen und dem Untergrund abdichtet. Die vorinstallierten Gummirahmen sowie auch die beigelegten NA-AVP1-LR Entlastungs-Anti-Vibrations-Befestigungen sind auf der Unterseite im Bereich der Montagebohrungen mit einer zusätzlichen Erhöhung ausgestattet, durch welche der Druck, welcher bei der Montage auf den Lüfterrahmen ausgeübt wird, verringert werden soll.

Bedingt durch den sehr geringen Abstand zwischen dem Impeller und dem Lüfterrahmen muss man bei der geschraubten Montage der Lüfter auf das maximal zulässige Drehmoment von 0,25 Nm achten. Andernfalls kann sich der Lüfterrahmen leicht verziehen, wodurch es dazu kommen kann, dass der Impeller am Lüfterrahmen hängen bleibt.

Zur Montage in einem Gehäuse liegen den Lüftern nicht nur normale Schrauben, sondern auch die von Noctua bekannten Entkoppler bei. Durch den umfangreichen Lieferumfang ist in Kombination mit den werkseitig montierten Entkopplern in allen Einsatzszenarien eine vollständige Entkopplung möglich. Spezielle Schrauben und Klammern zur Befestigung an CPU-Kühlern oder Radiatoren liegen dem Lüfter nicht bei. Dies ist auch nicht weiter schlimm, da hier jeder Hersteller seine eigene Befestigungsmethode hat. Wird der Lüfter auf einem Radi oder CPU-Kühler genutzt, kann man also auf die ursprünglichen Befestigungselemente zurückgreifen, welche dem jeweiligen Kühler oder Radi beiliegen.
Je nach Einsatzgebiet muss man aufgrund des recht kurzen Anschlusskabels auf das jeweils mitgelieferte Verlängerungskabel zurückgreifen. Gleiches gilt auch für den eventuellen Einsatz des Ultra-Low-Noise-Adapters, welcher dann zum Einsatz kommen muss, wenn man die maximale Drehzahl auch bei einer PWM-Steuerung hardwareseitig begrenzen will.



Kühlleistung:

Wie bei allen von uns getesteten 140-mm-Lüftern testen wir auch dieses Modell auf dem DeepCool Fiend Shark Kühler. Bei diesem Kühler handelt es sich um einen Top-Blow-Kühler, welcher auf recht nah beieinandersitzende Kühlfinnen setzt, wodurch Leistungsunterschiede bei den verwendeten Lüftern gut erkannt werden können.
Gekühlt werden muss von dem Kühler eine AMD 3850 APU. Als Referenzwerte dienen die Ergebnisse aller bis jetzt getesteten 140-mm-Lüfter.

Das Testsystem besteht somit aus:

• Prozessor: AMD APU A6 3850
• Mainboard: Asus F1A75-I DELUXE
• Speicher: 2 x 2GB 1600MHz CL6 Mushkin Copperhead
• Kühlkörper: DeepCool Fiend Shark Kühlkörper
• Wärmeleitpaste: ARCTIC – MX-5 🛒
• Gehäuse: NZXT H5 Flow 🛒
• Netzteil: NZXT C850 Gold ATX 3.1 🛒

Die komplette Hardware wird @ Stock also nicht übertaktet betrieben.



Testablauf:

Die Testergebnisse sind bei einer Raumtemperatur von ca. 21 °C (zu Beginn der Testphase gemessen) entstanden.

Protokolliert wurde der höchste Mittelwert aller vorhandenen Kerne der CPU. Die Temperaturen wurden nach einem 30-minütigen Prime95 Stresstest ermittelt.
Um die maximale Leistung jedes Lüfters zu erreichen, werden PWM sowie manuell zu steuernde Lüfter mit voller Leistung laufen gelassen.
Separate Low-Speed- bzw. Low-Noise-Adapter werden somit auch nicht angeschlossen.
Verfügen Lüfter über einen integrierten Temperaturfühler, wird dieser mittels eines Peltier Element auf Temperaturen gebracht, um die höchste Leistung des Lüfters zu erzielen.

Wir nutzen bei unseren Tests immer die ARCTIC MX-5 Wärmeleitpaste 🛒, um auch hier etwaige Schwankungen ausschließen zu können.

Die erreichten Temperaturen sind abhängig von dem genutzten System und können auch auf ähnlichen Systemen abweichen. Jedoch lassen sich die Kühler untereinander gut vergleichen, da alle die gleiche Testgrundlage haben.

Mit einem Blick auf das Testergebnis ist zu erkennen, dass sich die neuen NF-A14x25 G2 chromax.black Modelle, welche wie die ursprünglichen Modelle der NF-A14x25 G2 Lüfterreihe mit +/- 1500 U/min arbeiten, eine Top 10 Platzierung in unseren 140-mm-Lüftercharts sichern konnten. Dank der optimierten Blattgeometrie sowie dem eingesetzten Motor und Lager überzeugen die Lüfter jedoch nicht nur mit einer hohen Leistung, sondern auch einer angenehmen Laufruhe.



Fazit:

Mit den NF-A14x25 G2 PWM chromax.black Modellen hat Noctua seine NF-A14x25G PRM Lüfter in einer komplett schwarzen Version aufgelegt. Wie wir es auch von den ursprünglichen NF-A14x25 G2 Modellen her kennen, können auch die neuen chromax.black Modelle der NF-A14x25 G2 Lüfterserie durch die stetige Weiterentwicklung besonders beim Einsatz auf Kühlern bzw. Radiatoren mit einem geringen Finnenabstand eine bessere Kühlleistung erzielen können. Wie wir es schon von den normalen NF-A14x25 G2 Lüftern, welche in den von Noctua bekannten Erdtönen gehalten sind, her kennen, verfügen auch die neuen NF-A14x25 G2 chromax.black Modelle über einen aus Sterrox® Flüssigkristallpolymer gefertigten Impeller, welcher an einer metallverstärkten Nabe und Achsaufnahme befestigt ist. In Kombination mit der bekannten Blattgeometrie erzielenen die Lüfter auch bei einer nicht allzu hohen Maximaldrehzahl von 1500 U/min einen sehr hohen statischen Druck. Die neue NF-A14x25 G2 PWM chromax.black Modellreihe beinhaltet neben dem NF-A14x25 G2 PWM, welcher für den Einsatz auf einem Radiator oder Tower-Kühler ausgelegt ist auch über ein für den Push-Pull-Betrieb optimiertes NF-A14x25 G2 PWM Sx2-PP Set aus zwei NF-A14x25 G2 PWM Lüftern. Wie wir es schon von anderen Modellen her kennen, hat Noctua in den Lieferumfang der einzelnen Lüfter nicht nur normale Lüfterschrauben gepackt, sondern auch ein PWM-Verlängerungskabel, ein PWM-Splitterkabel sowie Entkoppler, welche eine vollständig entkoppelte Montage innerhalb des Gehäuses erlauben. Was die Verarbeitung angeht, hat Noctua die NF-A14x25 G2 PWM chromax.black Modelle sehr hochwertig und robust ausgeführt. Von der optischen Seite her überzeugen die neuen chromax.black Modelle durch eine vollständig schwarze Farbgebung, mittels welcher sich die Lüfter besser und optisch unauffälliger in ein Gaming-System eingliedern lassen. Preislich liegen die neuen NF-A14x25 G2 PWM chromax.black Modelle je nach Ausführung bei 39,90 € 🛒 für einen Einzellüfter bzw. 77 € 🛒 für das NF-A14x25 G2 PWM Sx2-PP chromax.black Set. Somit gehören auch diese Noctua Lüfter zwar nicht zu den günstigen Modellen am Markt, jedoch bekommt man neben einer guten Leistung auch ein ausgezeichnet gut verarbeitetes Produkt in die Hand.

Wir danken Noctua sehr für die Bereitstellung des Testmusters.
