Mit dem Pure Power 12 M 850 haben wir passend zum Release ein 850 Watt starkes ATX 3.0 Netzteil der neuen Pure Power 12 M Serie von be quiet! im Test, welches neben einem besonders leisen Betrieb auch mit einer hohen Ausgangsleistung sowie einer besonders guten Kompatibilität überzeugen möchte.

Welche Details in dem neuen Pure Power 12 M 850 stecken und wie sich das 850 Watt starke Modell aus der neuen Pure Power 12 M Netzteilserie von be quiet! in unserem Test geschlagen hat, erfahrt ihr in diesem Review.



Technische Details:

Modell:	L12-M-850W
Abmessungen:	160 x 150 x 86 mm
Lüfter:	120 mm
Farbe:	Schwarz
Effizienz:	93,2 % 80 Plus Gold Zertifikat
Formfaktor:	ATX 3.0
Dauerleistung:	850W
+3,3V:	22 A
+5V:	22 A
+3,3V & +5V kombiniert:	120 w
+12V1:	40 A
+12V2:	36 A
-12V:	0,3 A
+5Vsb:	3 A
Schutzschaltungen:	SCP (Kurzschlussschutz) OVP (Überspannungsschutz) UVP (Unterspannungsschutz) OTP (Übertemperaturschutz) OPP (Überlastschutz) OCP (Überstromschutz)
Anschlüsse:	1 x 24-PIN ATX 2 x 4+4 PIN EPS 4 x 6+2-PIN PCIe 1 x PCIe 5.0 (12VHPWR) 6 x SATA 2 x Molex



Lieferumfang:

• be quiet! Pure Power 12 M 850
• Kabelset
• Schraubenset
• Stromkabel
• Klattkabelbinder
• Handbuch



Design und Verarbeitung:

Das Pure Power 12 M 850 wird von be quiet! in einer schwarzen Verpackung geliefert, welche auf der Vorderseite neben einem Produktbild auch mit der Modellbezeichnung sowie einem Hinweis auf die gebotene Ausgangsleistung bedruckt wurde.

Auf der Verpackungsrückseite wurden neben einem Hinweis auf die Effizienz auch die technischen Details abgedruckt.

Entnimmt man das be quiet! Pure Power 12 M 850 aus seiner Verpackung, so hat man ein Netzteil vor sich liegen, welches den Modellen der Pure Power 11 FM Netzteilserie auf den ersten Blick sehr ähnelt.
Somit fällt einem auch bei diesem Netzteil aus dem Hause be quiet! als erstes das verbaute Lüftergitter auf. be quiet! hat dem Netzteil ein Lüftergitter verpasst, welches über 17 parallel zueinander verlaufende Stege verfügt.

Diese kommen anstelle der sonst üblichen kreisrunden Metallgitter zum Einsatz. Hinter dem Lüftergitter wurde ein 120-mm-Lüfter aus der SilentWings Serie verbaut, welcher einem gleich durch seine markanten Lüfterblätter auffällt. Dieser soll das Netzteil auch bei einer hohen Leistungsaufnahme ohne eine hohe Geräuschkulisse auf angenehmen Temperaturen halten.
Wie wir es von der Pure Power 11 FM Netzteilserie her kennen, wurde rund um den Lüfter herum ein weißes Designelement verbaut.

Auf der Vorderseite des Netzteiles findet man neben der obligatorischen Kaltgerätebuchse auch einen Powerschalter vor. Zudem wurde das Netzteil auf der Vorderseite mit einem Luftauslass ausgestattet.

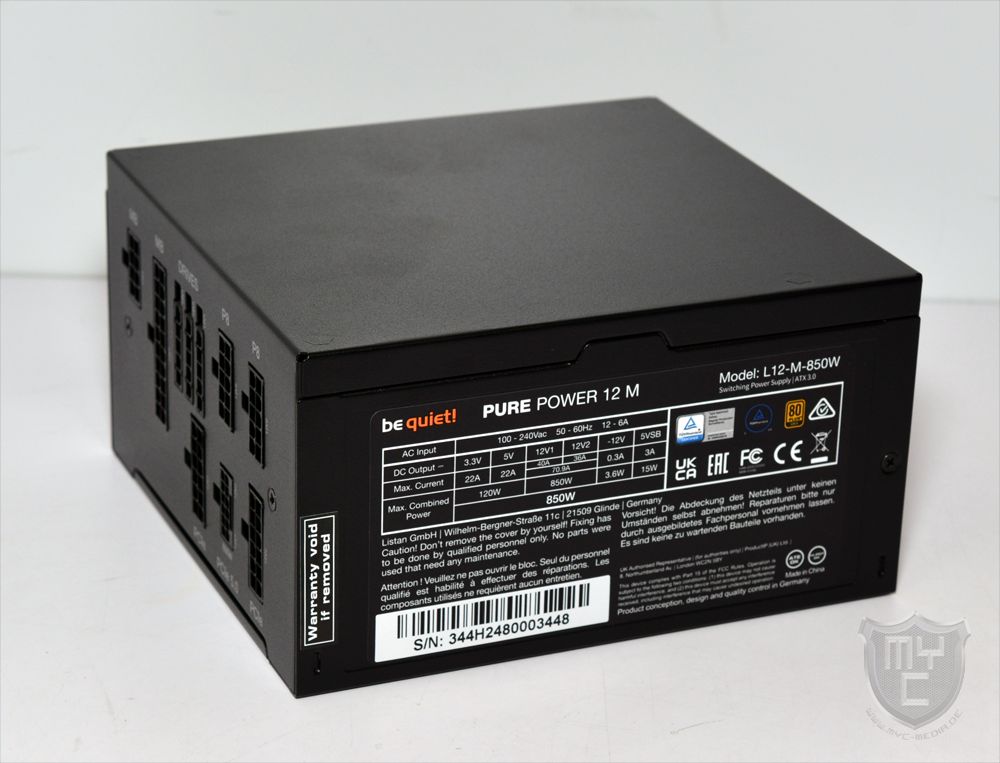

Auf der linken Netzteilseite wurde ein Aufkleber angebracht, auf dem man die wichtigsten Details zu dem Pure Power 12 M 850 findet.

Wie wir es auch von anderen Netzteilen aus dem Hause be quiet! kennen wurde auch bei diesem Netzteil das be quiet! Logo in die gegenüberliegende Seite eingeprägt.

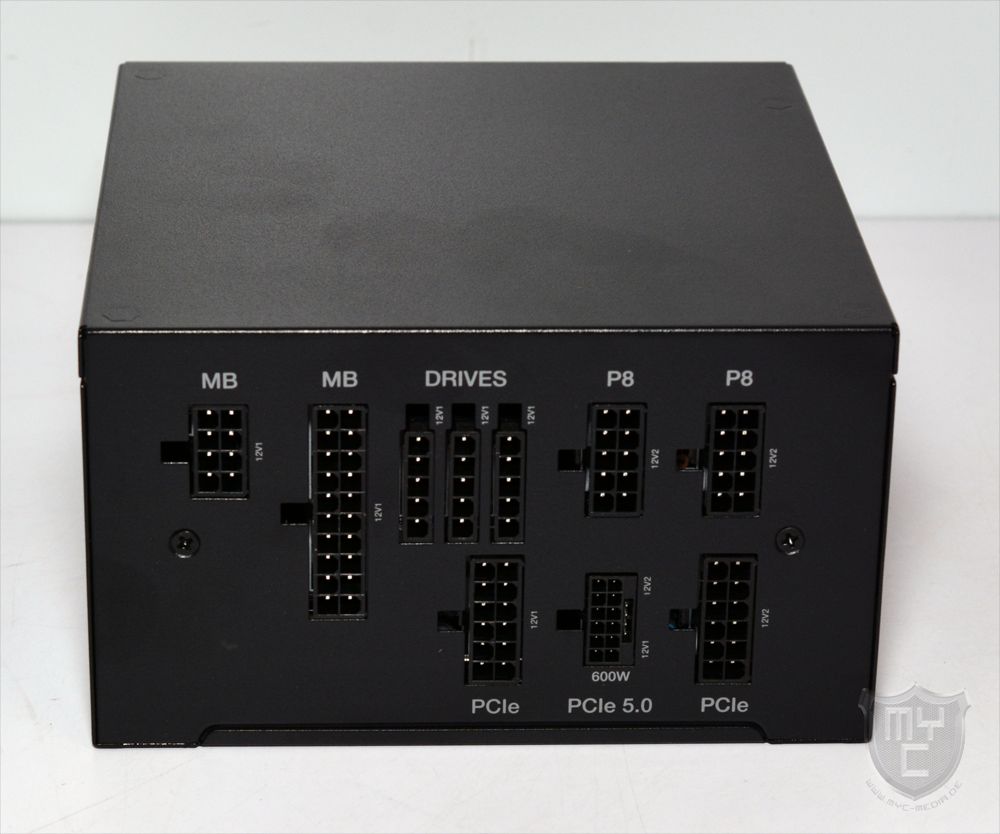

Blickt man einmal auf die Rückseite des Netzteilgehäuses, so findet man einen vollmodularen Aufbau vor.

Neben drei Anschlüssen für die SATA- und Molex-Anschlüsse sowie zwei PCIe-Anschlüsse, über welche man vier 6+2-PIN-PCIe-Kabel aus dem Netzteil herausführen kann, hat be quiet! an dieser Stelle auch noch zwei Anschlüsse für das 24-PIN-ATX-Kabel sowie zwei Anschlüsse die 4+4-Pin-EPS-Kabel verbaut.

Neben diesen Anschlüssen hat be quiet! das Pure Power 12 M 850W auch noch mit einem PCIe 5.0 12VHPWR-Stromanschluss ausgestattet, über welchen man aktuelle Grafikkarten mit einer Leistungsaufnahme von bis zu 600 Watt betreiben kann.

Schaut man sich die Beschriftung der Anschlüsse einmal etwas genauer an, so wird einem schnell auffallen, dass be quiet! hier nicht nur eine Beschriftung für den jeweiligen Anschluss selbst auf das Netzteil aufgedruckt hat, sondern jeder Anschluss auch noch mit der jeweiligen 12V-Schiene beschriftet wurde.

Wie wir es auch schon von den Netzteilen aus der Pure Power 11 FM Serie kennen, wurden auch bei der neuen Pure Power 12 M Netzteilserie nicht alle Kabel mit einem Sleeving ausgestattet. Neben dem ATX-Kabelstrang wurde lediglich das PCIe 5.0 12VHPWR-Stromkabel mit einem schwarzen Sleeving ausgestattet. Die restlichen Kabel wurden alle als schwarze Flachbandkabel ausgeführt.

Die Oberseite des Pure Power 12 M 850 ist frei von Aufklebern gehalten.

Innerer Aufbau

Mit einem Blick in das Netzteilinnere, welcher durch das Öffnen des Gehäuses nicht nur einen Garantieverlust mit sich bringt, sondern durch stromführende Komponenten lebensgefährlich sein kann, kann man schnell erkennen, dass nicht nur äußerlich auf eine hochwertige Verarbeitung wert gelegt wurde, sondern auch im Inneren des Netzteiles.

Bei dem Pure Power 12 M 850 kommt eine Basis zum Einsatz, welche auf einer LLC + SR (Synchronous Rectifier) + DC/DC Topologie zum Einsatz.
Wie bei den Vorgängermodellen kommt auch bei dem 850 Watt starken Netzteil aus der neuen Pure Power 12 M Netzteilserie die DC-DC Technologie zu Einsatz, bei welcher die 5V und 3,3V Spannung mittels Spannungswandlern aus der 12V Spannung generiert werden, was nicht nur eine bessere Spannungsstabilität, sondern auch einen höheren Wirkungsgrad mit sich bringt.
Die 12V Spannung wird über zwei 12V-Schienen zur Verfügung gestellt. Dank der guten Beschriftung der modularen Anschlüsse lässt sich die Last gut auf die beiden getrennten 12V-Schienen verteilen.
Bei den Kondensatoren setzt be quiet! im Vergleich zu den kleineren Modellen aus der Pure Power 12 M Serie durchweg auf hochwertige 105°C-Kondensatoren. Die einzelnen Komponenten wurden nicht alle direkt auf dem eigentlichen PCB verbaut, sondern teilweise auf kleine Tochterplatinen verteilt. Durch ihre Anordnung sorgen diese kleinen PCBs nicht nur für ein aufgeräumtes Layout, sondern auch dafür, dass Abwärme schneller abgeführt werden kann. Zudem wird so eine Möglichkeit für eine höhere Qualitätskontrolle geschaffen, da die einzelnen PCBs separat produziert und kontrolliert werden können.
Alle Lötstellen wurden sauber verarbeitet. Auf Kleber wurde seitens be quiet! zwar nicht vollständig verzichtet, da wo er eingesetzt wurde, ist man jedoch sparsam damit umgegangen.

Eine große Neuerung, welche mit der ATX 3.0 Spezifikation in Netzteile ab einer Ausgangsleistung von 450 Watt Einzug erhalten hat, ist der neue 12VHPWR-Anschluss. Obwohl dieser Anschluss deutlich kompakter gebaut ist, ist er dennoch in der Lage, eine Grafikkarte mit bis zu 600 Watt Leistung über einen einzelnen Stecker zu versorgen.
Der 12VHPWR-Anschluss besitzt 12 Leitungen für die Stromversorgung (6 x 12V und 6 x Masse) und 4 Signalleitungen, die als Kommunikationsschnittstelle zwischen Netzteil und Grafikkarte dienen.
Über die 2 Signalleitungen SENSE0 und SENSE1 teilt das Netzteil der Grafikkarte mit, welche Leistung maximal über den 12VHPWR-Anschluss bereitgestellt werden kann. Die Leistung eines solchen 12VHPWR-Anschlusses kann dabei in 4 Stufen mit 150, 300, 450 und 600 Watt festgelegt werden.
Mit der ATX 3.0 Spezifikation wurden neben dem ab einer Ausgangsleistung von 450 Watt verpflichtenden 12VHPWR-Anschluss auch erstmals die Sollwerte oberhalb der Nennleistung klar definiert. Diese besagen, dass die PCIe-Anschlüsse für die Grafikkarte Lastwechsel um das Dreifache der Leistungsaufnahme erreichen lassen müssen. Im Falle des Pure Power 12 M 850W bedeutet, dass das Netzteil dazu in der Lage sein muss, über einen Zeitraum von einer Millisekunde bis zu 1800 Watt für die Grafikkarte bereitstellen zu können.

Um eine hohe Betriebssicherheit zu gewährleisten, wurden seitens be quiet! eine ganze Reihe an Schutzschaltungen im Pure Power 12 M 850 verbaut.

• OCP (Überstromschutz)
• OVP (Überspannungsschutz)
• UVP (Unterspannungsschutz)
• SCP (Kurzschlussschutz)
• OTP (Überhitzschutz)
• OPP (Überlastschutz)

Die Verarbeitung unseres Testmusters wurde seitens be quiet! sauber und hochwertig ausgeführt.



Test:

Power Good Signal:

Im ersten Test überprüfen wir die PG-Time. Das Power Good Signal muss gemäß der ATX-Norm nach mindestens 100 und maximal 500 ms kommen. Das Signal signalisiert dem Mainboard, dass das Netzteil bereit ist, alle Spannungen passen und der Computer gestartet werden kann. Kommt das Signal nicht innerhalb dieses Zeitraums, ist das Netzteil defekt und muss getauscht werden.

Das Power Good Signal kam bei unserem Testkandidaten nach 180 ms und liegt damit zwar im unteren Drittel, aber noch voll und ganz im erlaubten Bereich.



Testsystem:

Das in diesem Test eingesetzte Testsystem besteht aus diesen Komponenten:

• Mainboard: MSI – Z270 Gaming Pro Carbon 🛒
• Prozessor: Intel – Core i7 6700K @ 4,7 GHz 🛒
• Wärmeleitpaste: ARCTIC – MX-5 🛒
• Speicher: ADATA – XPG – GAMMIX D45 16 GB Kit 3200 MHz 🛒
• Grafikkarte: ATI-Radeon 5970
• Systemlaufwerk: ADATA – XPG – GAMMIX S70 PCIe 4.0 M.2 SSD 🛒
• Kühler: be quiet! – Shadow Rock Slim 2
• Gehäuse: be quiet! – SILENT BASE 601 | Orange
• Peltierelemente: WiMas 12V Thermoelektrische Kühler Peltier 🛒



Das o. g. System inkl. Netzteil weist einen Strombedarf von etwa 170 Watt (IDLE) bis ca. 560 Watt (Volllast übertaktet) auf. Dieser kann jedoch je nach verwendetem Netzteil unterschiedlich sein. Unter Volllast wird besonders auf die Stabilität der Spannungen geachtet.
Um Netzteile auszulasten, welche mehr Leistung liefern, als unser Testsystem benötigt, stehen 26 separate Peltierelemente 🛒 zur Verfügung. Diese haben eine Leistungsaufnahme von je 50 W. Die Peltierelemente können einzeln zugeschaltet werden. Die Stromversorgung wird über Adapter hergestellt, welche an die PCI-E-Anschlüsse angeschlossen werden.
Somit ist mit dieser Konfiguration eine maximale Leistungsaufnahme von ca. 1860 Watt möglich.
Ausgelesen werden die Spannungen mithilfe eines Multimeters (VOLTCRAFT VC830).
Um das System zu 100 % auszulasten, wird die Software Prime 95 und der Benchmark 3DMark 11 eingesetzt und wenn nötig entsprechende Peltierelemente zugeschaltet. Die Testprogramme werden parallel ausgeführt, damit CPU und Grafikkarte gleichzeitig unter Volllast laufen und so der maximale Stromverbrauch erreicht wird.

Um der Qualität des Netzteiles etwas genauer auf den Zahn fühlen zu können, werden wir das System 48 Stunden unter Volllast betreiben. Zusätzlich werden wir das Netzteil noch so weit wie möglich oberhalb seiner Spezifikationen zu betreiben.



Spannungen:

Die ATX-Norm gibt die Spannungstoleranzen für Netzteile detailliert vor:

	ATX-Toleranz	min.	max.
+12 V	+5,00 bis -8,00 %	11,04 V	12,6 V
+5 V	5,00 %	4,75 V	5,25 V
+3,3 V	5,00 %	3,14 V	3,47 V
-12 V	10,00 %	-10,8 V	-13,2 V



Spannungstest:

Die Spannungen sollten nach Möglichkeiten auch bei einem Lastwechsel möglichst gleich bleiben und nicht nach oben oder unten ausbrechen.

Aus diesem Grund haben wir den Lastwechsel in vier Stufen aufgeteilt.
Zum Darstellen der ersten Last läuft unser Testsystem mit dem verbauten Netzteil im Idle-Mode.
Die zweite Laststufe wird unter Volllast des Systems simuliert. Das System ist hierbei nicht übertaktet.
Die dritte Laststufe wird dann mittels eines übertakteten Testsystems erreicht.
Die vierte Laststufe wird dann mittels des übertakteten Testsystems und Zuschaltung der Peltierelemente erreicht. Es werden so viele Peltierelemente gleichzeitig zugeschaltet, dass das Netzteil bei etwa 100 % Auslastung arbeitet.

3,3 Volt

5 Volt

12 Volt

Mit einem Blick auf das erreichte Testergebnis ist zu erkennen, dass das Pure Power 12 M 850 Watt Netzteil in unserem Test eine sehr stabile Spannung auf den beiden 12V-Schienen ausgegeben hat.
Mit einem Blick auf die 5 Volt Spannung ist ein gewisser Spannungseinbruch zu erkennen. Da dieser jedoch nur minimal ausfällt und zudem auch voll und ganz innerhalb der Spezifikationen liegt, muss man sich an dieser Stelle keine sorgen über eine schlechte Spannung bzw. einen Defekt am Netzteil machen.
Der verbaute 120-mm-Lüfter konnte in Kombination mit dem aufgeräumten Innenraum sowie den großen Kühlern, welche be quiet! in dem Pure Power 12 M Netzteile verbaut hat, auch bei einer hohen Ausgangsleistung mit einer angenehmen Geräuschkulisse überzeugen.

Unseren 48 h Dauertest mit sechs auf den beiden 12V-Schiene aufgeschalteten Peltierelementen überlebte das Pure Power 12 M 850 Watt mit einer durchschnittlichen Last von 859 Watt problemlos. Die durchschnittliche Last ist durch den Wechsel zwischen 2D- und 3D-Modus innerhalb des Benchmarks geringer als die Lastspitze von 867 Watt.

Wir wollten es aber noch etwas genauer wissen und haben das Netzteil aus diesem Grund noch weiter über die Spezifikationen hinaus betrieben. Um dies zu bewerkstelligen, haben wir in einer weiteren Testrunde ein weiteres 50 Watt starkes Peltierelement hinzugeschaltet.

In der so gestarteten Testrunde zog das Netzteil bei Spannungsspitzen 918 Watt aus der Steckdose.
Der Start einer weitere Testrunde, in welcher das Netzteil mit acht hinzugeschalteten Peltierelementen betrieben haben, war hingegen nicht möglich.

Das Netzteil zog unter Verwendung unserer Hardware diese Spannung aus der Steckdose:



Fazit:

Mit dem Pure Power 12 M Netzteilserie hat be quiet! nicht nur 5 unterschiedlich starke Netzteile in sein Sortiment aufgenommen, welche mit einer besonders guten Kompatibilität zu überzeugen wissen, sondern be quiet! hat seiner Pure Power Modellreihe auch eine ATX 3.0 Kompatibilität spendiert. Das von uns in diesem Test herangezogene Pure Power 12 M 850 konnte in unserem Test neben einem angenehm leisen Betrieb auch mit einer stabilen und hohen Ausgangsleistung überzeugen. Wo sich das Netzteil äußerlich kaum von den Modellen der Pure Power 11 FM Serie unterscheiden, hat be quiet! das Netzteil im Inneren dahingehend optimiert, dass es nun der deutlich anspruchsvolleren ATX 3.0 Norm gerecht wird. Passend hierzu wurde das Netzteil auch mit einem 12VHPWR-Anschluss ausgestattet, über welchen man eine Grafikkarte mit einer Leistungsaufnahme von bis zu 600 Watt betreiben kann, ausgestattet. Für eine effiziente und zudem leise Kühlung sorgen neben einem Lüfter aus der SilentWings Serie auch die großen Kühlkörper, welche im Netzteilinneren verbaut wurden. Dank des vollmodularen Aufbaus, bei welchen zudem eine sehr gute Beschriftung der einzelnen Anschlüsse vorgenommen wurde, wird nicht nur eine einfache Montage ermöglicht, sondern die angeschlossene Last lässt sich auch sehr gut auf die beiden 12V-Schienen aufteilen. Die UVP des von uns in diesem Test herangezogenen 850 Watt starken und sehr sauber verarbeiten Netzteils liegt bei 134,90 € 🛒. Neben der von uns getesteten 850 Watt starken Variante gibt es in der Pure Power 12 M Netzteilserie zudem auch Modelle mit einer Ausgangsleistung von 550 Watt, 650 Watt, 750 Watt und 1000 Watt.

Wir danken be quiet! für die Bereitstellung des Testmusters.
