Antec – High Current Gamer 650W

Mit dem High Current Gamer 650W haben wir heute ein 650 Watt starkes Netzteil von Antec im Test, welches nicht nur mit einer stabilen Ausgangsleistung punkten möchte, sondern auch mit hochwertiger Technik, welche für einen leisen und effizienten Betrieb sorgen soll.

Welche Leistung in dem High Current Gamer 650W von Antec steckt und wie sich das 650 Watt starke Netzteil in unserem Test geschlagen hat, erfahrt ihr in diesem Review.

Technische Details:

  • Maße: 150 x 86 x 140 mm (B x H x T)
  • Lüfter: 120 mm (automatisch gesteuerter)
  • Farbe: Schwarz (Netzteil, Lüfter)
  • Effizienz: max 92%, 80 Plus Gold Zertifikat
  • Active PFC
  • Formfaktor: ATX12V 2.4
  • Leistung: 650 W
  • +3,3V: 20 A
  • +5V: 20 A
  • +12V: 650 W / 54 A
  • -12V: 3,6 W / 0,3 A
  • +5Vsb: 15 W / 3 A

Anschlüsse:


1 x 20+4 Pin


2 x 8 Pin EPS


4 x 6+2 PCI-E


8 x SATA


3 x Molex


1 x Floppy (Molex-Adapter)

Lieferumfang:

  • High Current Gamer 650W
  • Kabelset
  • Kabelbinder (Kunststoff und Klett)
  • Schraubenset
  • Stromkabel
  • Handbuch

Design und Verarbeitung:

Das High Current Gamer 650W wird von Antec in einer schwarz/gelben Verpackung geliefert, welche auf der Vorderseite neben der Modellreihe auch mit der gebotenen Ausgangsleistung sowie den wichtigsten Features bedruckt wurde.

Auf der Verpackungsrückseite sind noch einmal alle wichtigen Features zusammen mit einer kurzen Erklärung zu finden. Die technischen Details wurden auf der linken Verpackungsseite abgedruckt.

Innerhalb der OVP ist das Netzteil in einem Stoffbeutel verpackt und zum zusätzlichen Schutz von zwei Schaumstoffpolstern umgeben. Die modularen Kabel sind in einem gesonderten Beutel untergebracht.

Entnimmt man das Netzteil aus seiner Verpackung, so hat man ein Netzteil vor sich liegen, welches auf den ersten Blick in einem recht schlichten Design gehalten ist.

Betrachtet man das Netzteil jedoch einmal von der Unterseite aus, so wird man schnell erkennen, dass Antec hier ein recht spezielles Lüftergitter eingearbeitet hat.

Antec hat dieses nicht nur direkt aus dem Netzteilgehäuse herausgestanzt, sondern man setzt anstelle des normalerweise üblichen, kreisrunden Design auf viele kleine Öffnungen, welche in einem leicht vertieften Bereich eingelassen wurden.

Hinter dem Lüftergitter wurde ein 120-mm-Lüfter verbaut, welcher über ein hochwertiges Fluid Dynamic Lager verfügt und automatisch gesteuert wird. Antec geht bei der automatischen Steuerung sogar so weit, dass der Lüfter je nach Einstellung bis zu einer Last von ca 40% gar nicht erst anspringt. Oberhalb einer Last von 40% wird der Lüfter entsprechend der Auslastung geregelt.

Auf der Netzteilvorderseite findet man nicht nur den obligatorischen Powerschalter und Stromanschluss vor, sondern auch noch einen kleinen Schalter, über welchen man den Hybridmodus des verbauten Lüfters ein- bzw. ausschalten kann. Ist der Hybridmodus deaktiviert, so dreht der Lüfter auch bei einer Auslastung von weniger als 40% mit einer geringen Geschwindigkeit.

Der auf der Vorderseite eingelassene Luftauslass ist in Form eines Wabengitters realisiert worden und unterscheidet sich im Gegensatz zu dem verbauten Lufteinlass nicht von dem Luftauslass anderer Netzteile.

Auf der linken sowie der rechten Seite wurde neben dem Antec Logo auch die Modellreihe und die maximale Ausgangsleistung abgedruckt.

Diese Aufdrucke sind passend zu den Aufdrucken auf der Verpackung in einem weiß/gelben Design gehalten.

Betrachtet man das Netzteil einmal von der Oberseite aus, so findet man hier einen Aufkleber vor, welcher neben der Modellbezeichnung auch die Infos zu den technischen Daten bereithält.

Mit einem Blick auf die Rückseite des Netzteiles findet man einem vollmodularen Aufbau vor.

Die modularen Anschlüsse sind passend zur Lackierung des Netzteiles aus schwarzem Kunststoff gefertigt. Neben fünf Anschlüssen, für die PCIe-Kabel und 8-Pin-EPS-Kabel, wurden hier auch noch vier Anschlüsse für die verwendeten Laufwerke untergebracht. Für den 24-PIN-ATX-Stecker wurde neben einem großen auch noch ein kleiner Anschluss verbaut.

Bis auf den ATX-Kabelstrang sind alle Kabel als schwarze Flachbandkabel ausgeführt. Hierdurch lassen sich die Kabel bei Bedarf nicht nur einfacher sleeven, sondern die Kabel können durch diesen Aufbau auch platzsparend verlegt werden, was wiederum für einen guten Luftfluss im Gehäuse sorgt.

Alle Kabel haben eine ausreichende Länge, wodurch auch eine saubere Verkabelung eines Midi-Towers kein Problem darstellt.

Innerer Aufbau

Mit einem Blick in das Netzteilinnere, welches durch das Öffnen des Gehäuses nicht nur einen Garantieverlust mit sich bringt, sondern durch stromführende Komponenten lebensgefährlich sein kann, wird man mit einem ersten Blick schon feststellen, dass Antec nicht nur äußerlich auf eine schicke und hochwertige Verarbeitung gesetzt hat, sondern diese auch bei den verbauten Komponenten weitestgehend fortführt.
Bei der Technik kommen eine Full-Bridge-Topology mit LLC-Resonanzwandlern auf der Primärseite und Synchronous-Rectification- in Kombination mit DC-DC-Technologie auf der Sekundärseite zum Einsatz. Bei den verbauten Kondensatoren setzt Antec durchweg auf japanische Kondensatoren, welche eine lange Lebenserwartung versprechen. Die bereitgestellte Spannung wird auf einer massiven 12V-Schiene zur Verfügung gestellt, welche mit bis zu 54 Ampere belastet werden kann.
Die einzelnen Komponenten wurden jedoch nicht alle direkt auf dem eigentlichen PCB verbaut, sondern wurden auch auf kleine Tochterplatinen verteilt. Durch ihre Anordnung sorgen diese kleinen PCBs nicht nur für ein aufgeräumteres Layout, sondern auch dafür, dass die entstehende Abwärme schneller abgeführt werden kann. Zudem wird so eine Möglichkeit für eine höhere Qualitätskontrolle geschaffen, da die einzelnen PCBs separat produziert und kontrolliert werden können.

Um eine hohe Betriebssicherheit zu gewährleisten, wurden seitens Antec eine ganze Reihe an Schutzschaltungen in dem High Current Gamer 650W Netzteil verbaut.

  • OCP (Überstromschutz)
  • OVP (Überspannungsschutz)
  • UVP (Unterspannungsschutz)
  • SCP (Kurzschlussschutz)
  • OTP (Überhitzschutz)
  • OPP (Überlastschutz)
  • SIP (Spannungsstoß- und Einschaltstromschutz)
  • NLO (Niedriglastoperation)
  • BOP (Spannungsabfallschutz)

Antec hat bei dem High Current Gamer 650W auf eine überaus saubere Verarbeitung geachtet. Das Netzteil kann nicht nur durch seine inneren Werte sowie dem vollmodularen Aufbau punkten, sondern auch das angewandte Design.

Test:

Power Good Signal

Im ersten Test überprüfen wir die PG-Time. Das Power Good Signal muss gemäß der ATX-Norm nach mindestens 100 und maximal 500 ms kommen. Das Signal signalisiert dem Mainboard, dass das Netzteil bereit ist, alle Spannungen passen und der Computer gestartet werden kann. Kommt das Signal nicht innerhalb dieses Zeitraums, ist das Netzteil defekt und muss getauscht werden.

Das Power Good Signal kam bei unserem Testkandidaten nach 350 ms und liegt damit zwar im oberen Drittel, aber noch voll und ganz im erlaubten Bereich.

Testsystem

Wir haben das Netzteil mit unserem I7 Testsystem getestet.

Das Testsystem besteht somit aus:

  • I7 3930K @ 4,8GHz
  • Asrock Extreme 11
  • GTX470
  • 64GB (8 x 8GB DDR3 2133MHz)
  • Areca 1880ix
  • 4 x 300GB Seagate SAS im Raid 5

Das o.g. System inkl. Netzteil weist einen Strombedarf von etwa 180 Watt (IDLE) bis ca. 540 Watt (Volllast übertaktet) auf. Dieser kann jedoch je nach verwendetem Netzteil unterschiedlich sein. Unter Volllast wird besonders auf die Stabilität der Spannungen geachtet.
Um Netzteile auszulasten, welche mehr Leistung liefern, als unser Testsystem benötigt, stehen 26 separate Peltierelemente zur Verfügung. Diese haben eine Leistungsaufnahme von je 50W. Die Peltierelemente können einzeln zugeschaltet werden. Die Stromversorgung wird über Adapter hergestellt, welche an die PCI-E Anschlüsse angeschlossen werden.
Somit ist mit dieser Konfiguration eine maximale Leistungsaufnahme von ca. 1840 Watt möglich.
Ausgelesen werden die Spannungen mithilfe eines Multimeters (VOLTCRAFT VC830).
Um das System zu 100% auszulasten, wird die Software Prime 95 und der Benchmark 3DMark 11 eingesetzt und wenn nötig entsprechende Peltierelemente zugeschaltet. Die Testprogramme werden parallel ausgeführt, damit CPU und Grafikkarte gleichzeitig unter Volllast laufen und so der maximale Stromverbrauch erreicht wird.

Um der Qualität des Netzteiles etwas genauer auf den Zahn fühlen zu können, werden wir das System 48 Stunden unter Volllast betreiben. Zusätzlich werden wir das Netzteil noch so weit wie möglich oberhalb seiner Spezifikationen zu betreiben.

Spannungen

Die ATX-Norm gibt die Spannungstoleranzen für Netzteile detailliert vor: Auf 3,3 Volt, 5 Volt und 12 Volt sind je 5% nach oben sowie nach unten erlaubt.

Spannungstest

Die Spannungen sollten nach Möglichkeiten auch bei einem Lastwechsel möglichst gleich bleiben und nicht nach oben oder unten ausbrechen.

Aus diesem Grund haben wir den Lastwechsel in vier Stufen aufgeteilt.
Zum Darstellen der ersten Last läuft unser Testsystem mit dem verbauten Netzteil im Idle-Mode.
Die zweite Laststufe wird unter Volllast des Systems simuliert. Das System ist hierbei nicht übertaktet.
Die dritte Laststufe wird dann mittels eines übertakteten Testsystems erreicht.
Die vierte Laststufe wird dann mittels des übertakteten Testsystems und Zuschaltung der Peltierelemente erreicht. Es werden so viele Peltierelemente gleichzeitig zugeschaltet, dass das Netzteil bei etwa 100% Auslastung arbeitet.


3,3V

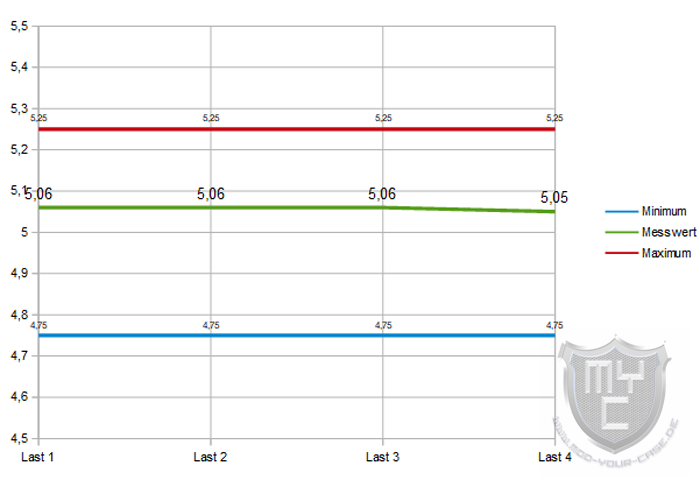

5V


12V

Mit einem Blick auf das Testergebnis wird man schnell erkennen, dass das High Current Gamer 650W unseren Test mit sehr stabilen Spannungen durchlaufen hat.

Unseren 48h Dauertest mit zwei hinzugeschalteten Peltierelementen überlebte das Netzteil mit einer durchschnittlichen Last von 637 Watt problemlos. Die durchschnittliche Last ist durch den Wechsel zwischen 2D und 3D Modus innerhalb des Benchmarks geringer als die Lastspitze von 644 Watt in unserem Spannungstest. Dank des Hybrid-Modus kann man das Netzteil während normalen Officearbeiten vollkommen lautlos betreiben. Hierbei sollte man jedoch darauf achten, dass das Netzteil so im Gehäuse montiert ist, dass sich der Lufteinlass an der Oberseite befindet, da man hierdurch den natürlichen Luftfluss von aufsteigender Abwärme ermöglicht.

Wir wollten es aber noch etwas genauer wissen, und haben das Netzteil aus diesem Grund noch weiter über seinen Spezifikationen betrieben. Um dies zu bewerkstelligen, haben wir weitere Peltierelemente zugeschaltet, um das Netzteil an seine Grenzen zu treiben.

Im ersten Schritt haben wir hierzu ein weiteres Peltierelement hinzugeschaltet und einen Dauertest von einer Stunde gestartet.
In diesem zog das Netzteil bei Lastspitzen 695 Watt aus der Steckdose. In diesem Test war zu erkennen, dass die Spannung auf der 12V-Schiene etwas weiter eingebrochen ist. Der gemessene Wert lag jedoch auch weiterhin noch innerhalb der ATX-Spezifikationen, weswegen wir nach einer erfolgreichen Runde weitere 50 Watt hinzugeschaltet und den Test erneut gestartet. Eine weitere Testrunde war jedoch nicht möglich, da sich das Netzteil gleich nach dem Starten der Benchmarks abschaltete.

Das Netzteil zog unter Verwendung unserer Hardware diese Spannung aus der Steckdose:

Fazit:

Mit dem High Current Gamer 650W hat Antec ein sehr hochwertiges Netzteil in seinem Sortiment aufgenommen, welches zwar in einer schlichten Farbgebung gehalten ist, sich aber durch die Bauform des Lüftergitters dennoch von vielen anderen Netzteilen am Markt optisch abgrenzt. Antec hat bei dem Netzteil jedoch nicht nur großen wert auf eine schicke Optik gelegt, sondern auch auf eine sehr hochwertige Verarbeitung, weswegen im Inneren durchweg nur sehr hochwertige Komponenten zu finden sind. So kommen hier neben einem hochwertigen Lüfter und der Hybrid-Lüftersteuerung auch weitere Bauteile wie hochwertige Kondensatoren zum Einsatz. Dies spiegelt sich auch in der Garantiezeit wieder, welche bei überdurchschnittlichen 10 Jahren liegt. Durch den vollmodularen Aufbau wird nicht nur die Montage vereinfacht, sondern es kann auch der Luftstrom im Gehäuseinneren positiv beeinflusst werden. Die erbrachte Ausgangsleistung ist ausreichend hoch, um einen potenten Gaming-PC mit stabilen Spannungen zu versorgen. Neben der von uns für diesen Test herangezogenen 650 Watt Variante gibt es das High Current Gamer auch noch mit 750 und 850 Watt. Preislich liegt das Netzteil je nach gewählter Variante zwischen knapp 95€ 🛒 und 120€ 🛒.

Pro

  • Sehr hochwertige Verarbeitung
  • Sehr stabile Spannungen
  • Anzahl und eingreifen der Schutzschaltungen
  • Sehr geringe Lautstärke (Semi-Passiv)
  • Vollmodular
  • Hohe Effizienz
  • Überaus hohe Garantiezeit

Contra

Verarbeitung

Leistung

Spannungsstabilität

Leistungsaufnahme

Ausstattung

Lautstärke

Modding

Lieferumfang

Preis

Ein besonderer Dank geht an Antec für die Bereitstellung des Testmusters.
