LIAN LI – HydroShift LCD 360 TL AiO Wasserkühlung im Test

Mit der HydroShift LCD 360 TL haben wir heute eine AiO-Wasserkühlung von LIAN LI im Test, welche nicht nur durch eine gute Kühlleistung, sondern auch durch eine ansprechende Optik sowie ein integriertes Display überzeugen möchte.

Welche Details in der HydroShift LCD 360 TL stecken und wie sich die 360-mm-AiO-Wasserkühlung mit integriertem Display von LIAN LI in unserem Test geschlagen hat, erfahrt ihr in diesem Test.



Technische Details:

Farbe: Schwarz
Bildschirm: LCD-Typ: 2,88 Zoll IPS
LCD-Auflösung: 480 x 480 Pixel
Bildschirmhelligkeit: 500 Nits
Pumpe:
Blockabmessungen: 73,2 x 73,2 x 58,6 mm (B x H x T)
Pumpengeschwindigkeit: 1.500 bis 3.800 U/min
Radiatorabmessungen: 403 x 124,5 x 31 mm (B x H x T)
Lüfter:
Lüfterabmessungen: 124 x 120 x 28 mm (B x H x T)
Lüftergeschwindigkeit: 200 bis 2.600 U/min
Lagertyp: FDB-Lager
Nennspannung: DC 12V
Betriebsspannung: DC 10,8 bis 13,2 V
Startspannung: DC 6 V (Ein / Aus)
Lüfterluftstrom: 153,08 m³/h
Lüfterluftdruck: 3,97 mm H2O
Lüftergeräuschpegel: 33 dB(A)
Betriebsstrom: 260 mA (maximal 290 mA)
Kompatibilität: Intel: LGA 1700
AMD: AM5, AM4

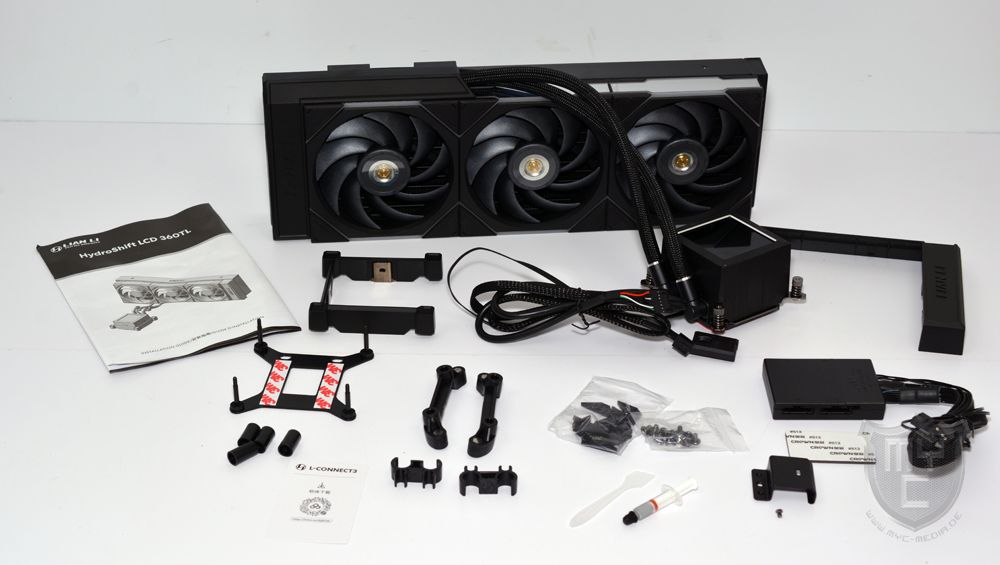

Lieferumfang:

  • HydroShift LCD 360 TL AiO-Wasserkühlung in der gewählten Farbe
  • Montagematerial (AMC / Intel)
  • Wärmeleitpaste + Spachtel
  • 3 x 120-mm-TL-ARGB-Lüfter
  • Controller
  • Abdeckung Schlauchführung Radiator
  • Montageabdeckung CPU-Block
  • Anleitung



Design und Verarbeitung:

Die HydroShift LCD 360 TL AiO-Wasserkühlung wird von LIAN LI in einer schwarzen Verpackung geliefert, welche auf der Vorderseite neben einem großen Produktbild auch mit der Modellbezeichnung sowie einer kurzen Beschreibung bedruckt wurde.

Auf der Verpackungsrückseite wurden die technischen Details sowie eine Auflistung des Lieferumfangs abgedruckt.

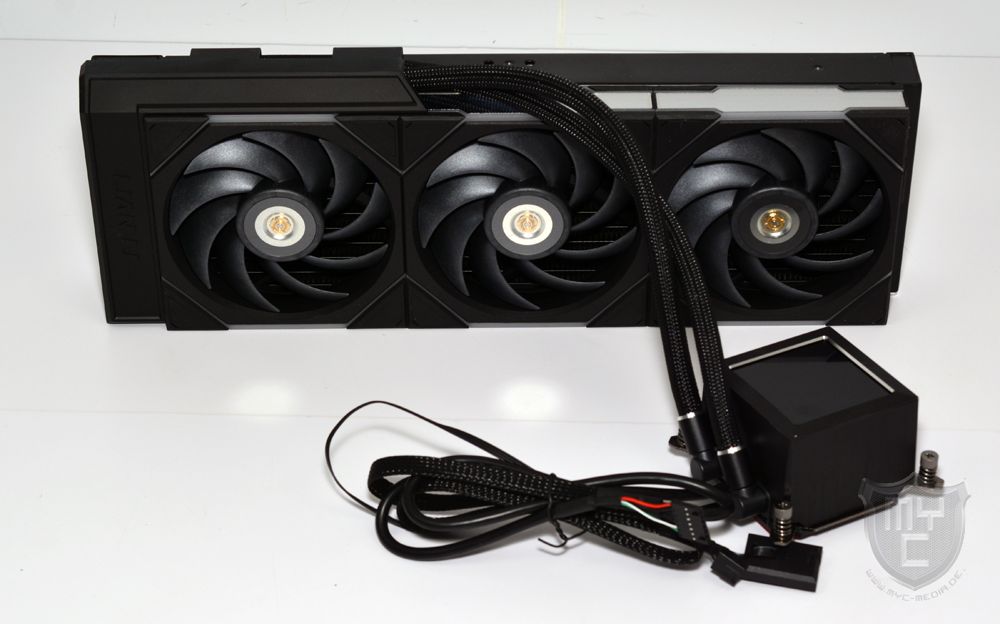

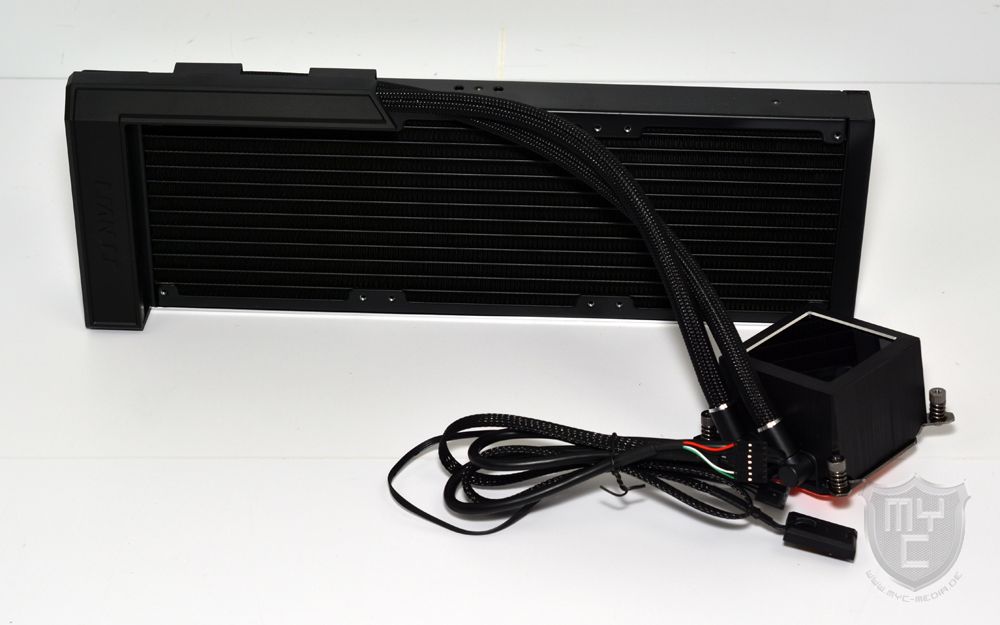

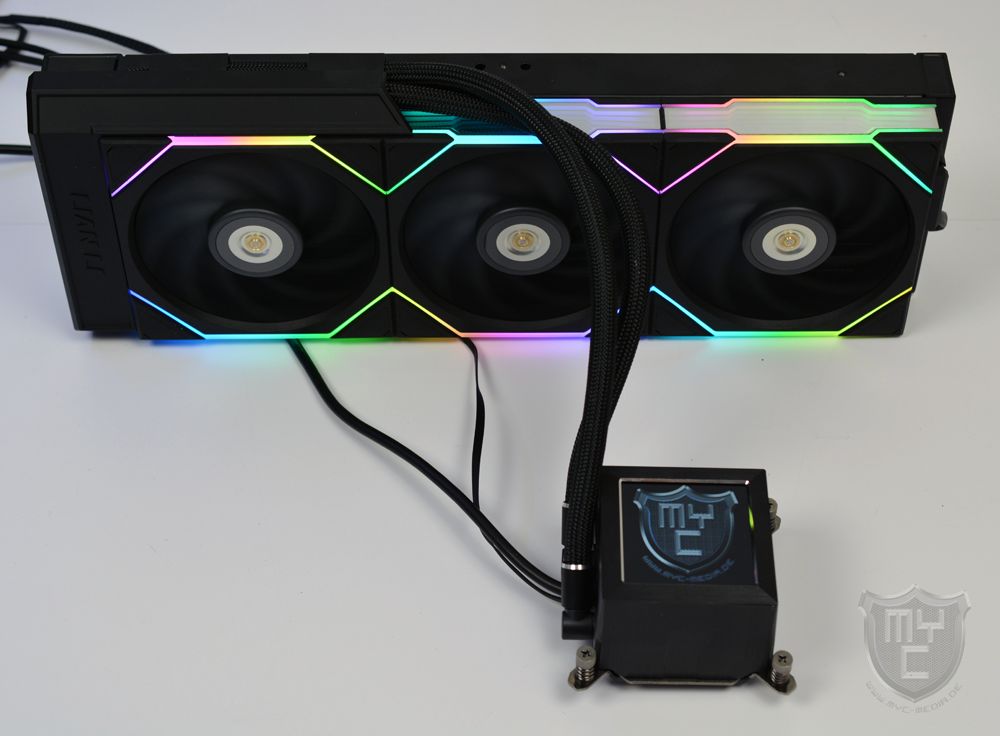

Entnimmt man die HydroShift LCD 360 TL aus ihrer Verpackung, so hat man eine vormontierte 360-mm-AiO-Wasserkühlung vor sich liegen, bei welcher einem schon auf den ersten Blick einige besonderen Designmerkmale ins Auge fallen.

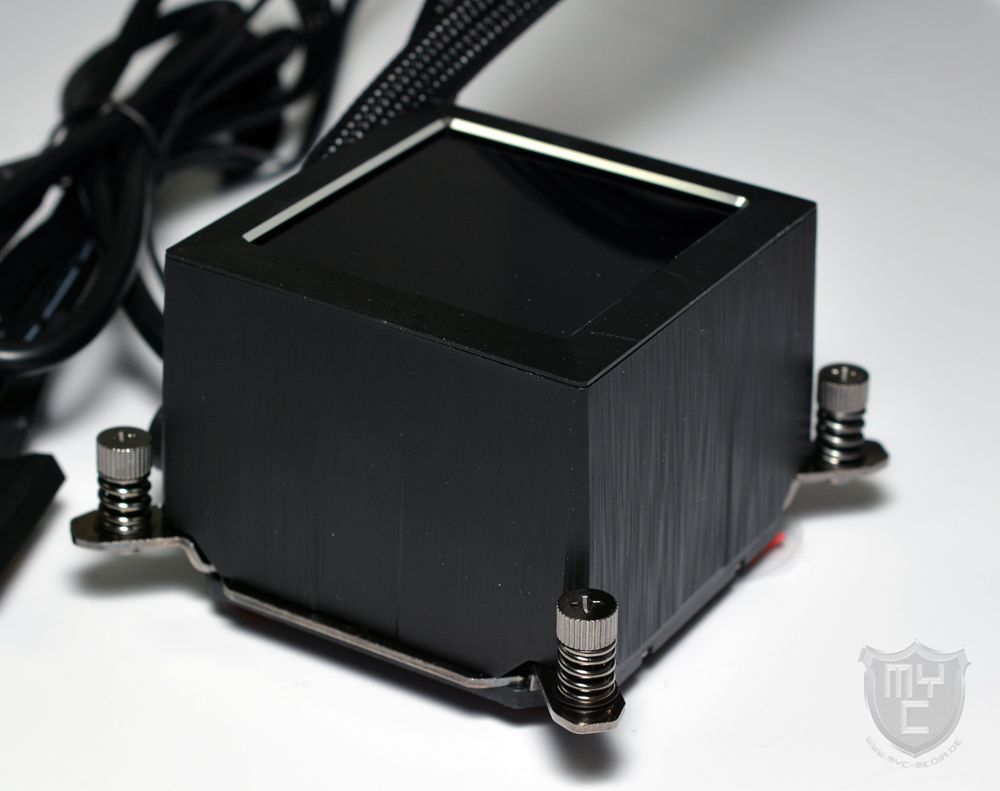

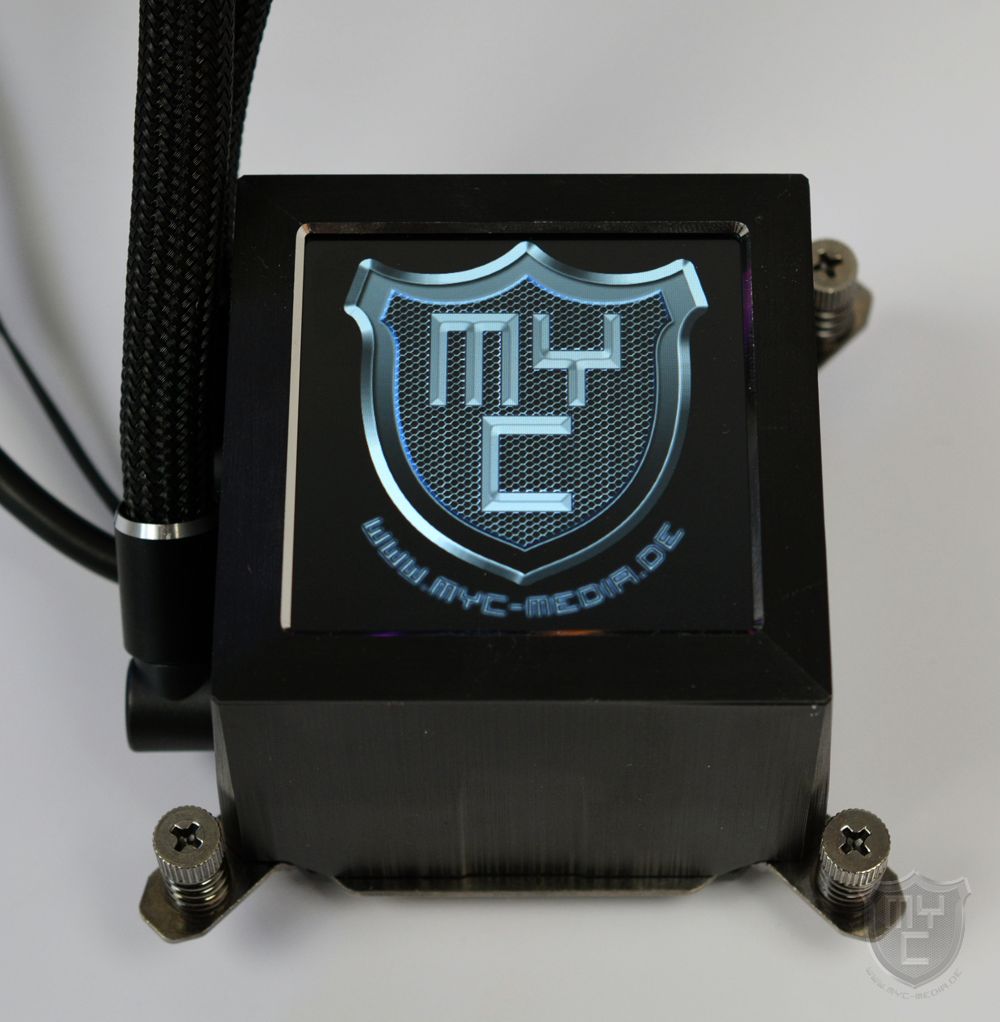

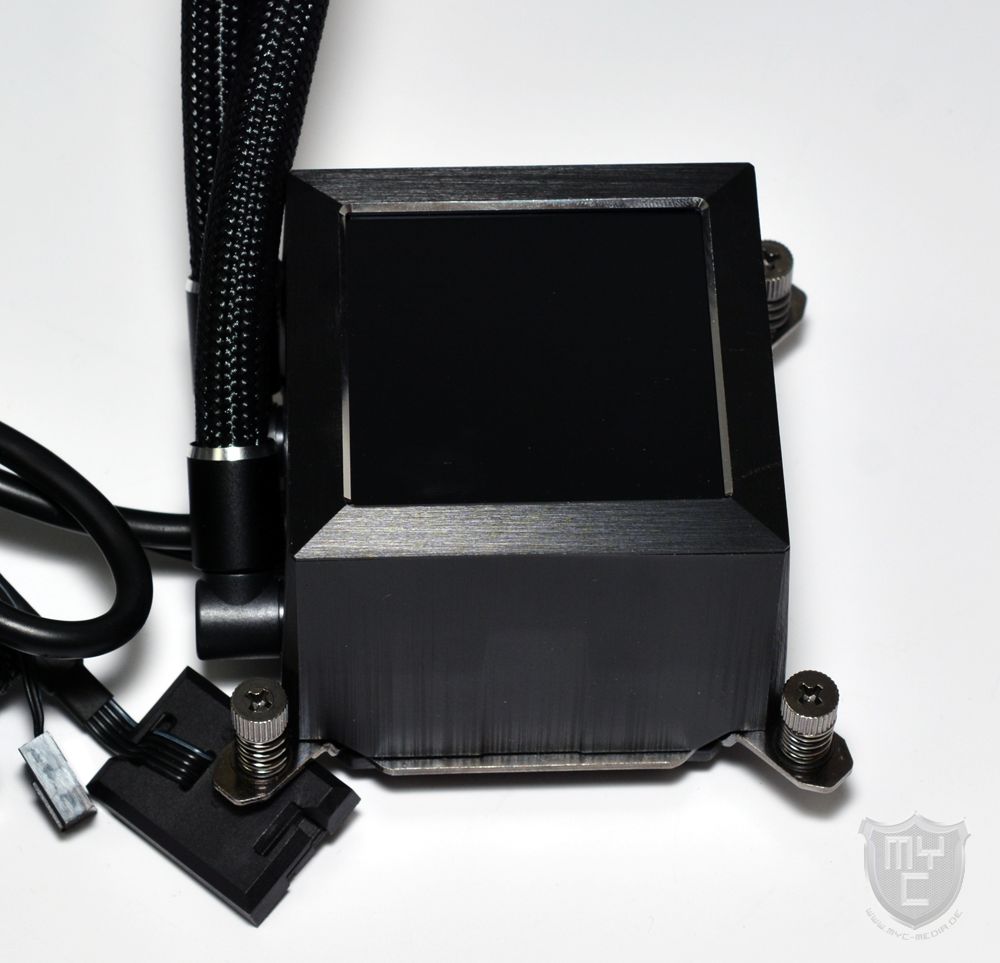

Wie wir es auch von anderen AiO-Waküs her kennen, ist auch bei der HydroShift LCD 360 TL die Pumpeneinheit eine der auffälligsten Komponenten. Auch wenn LIAN LI durch die mattschwarze und im Design von gebürstetem Aluminium gehaltene Kunststoffabdeckung grundlegend auf ein schlichtes Design der Pumpeneinheit Wert gelegt hat, macht die quadratisch aufgebaute Pumpeneinheit nicht durch ihre vergleichsweise großen Abmessungen auf sich aufmerksam,

sondern auch durch das in die Oberseite eingearbeitete LCD-Display.

Das 2,88 Zoll große IPS-Display löst mit einer Auflösung von 480 x 480 Pixel auf und bietet eine Helligkeit von 500 Nits.

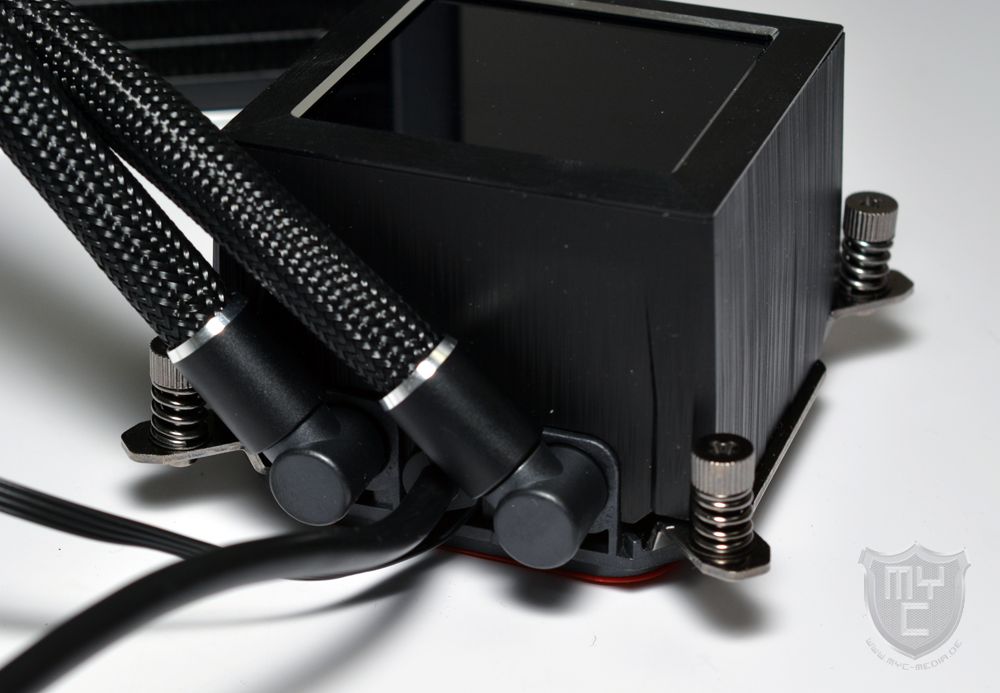

Die Schläuche, welche auf die fest mit dem Pumpengehäuse verbundenen Anschlüsse gepressten sind, wurden für eine schickere Optik sowie eine höhere Robustheit mit einem blickdichten Sleeving überzogen.

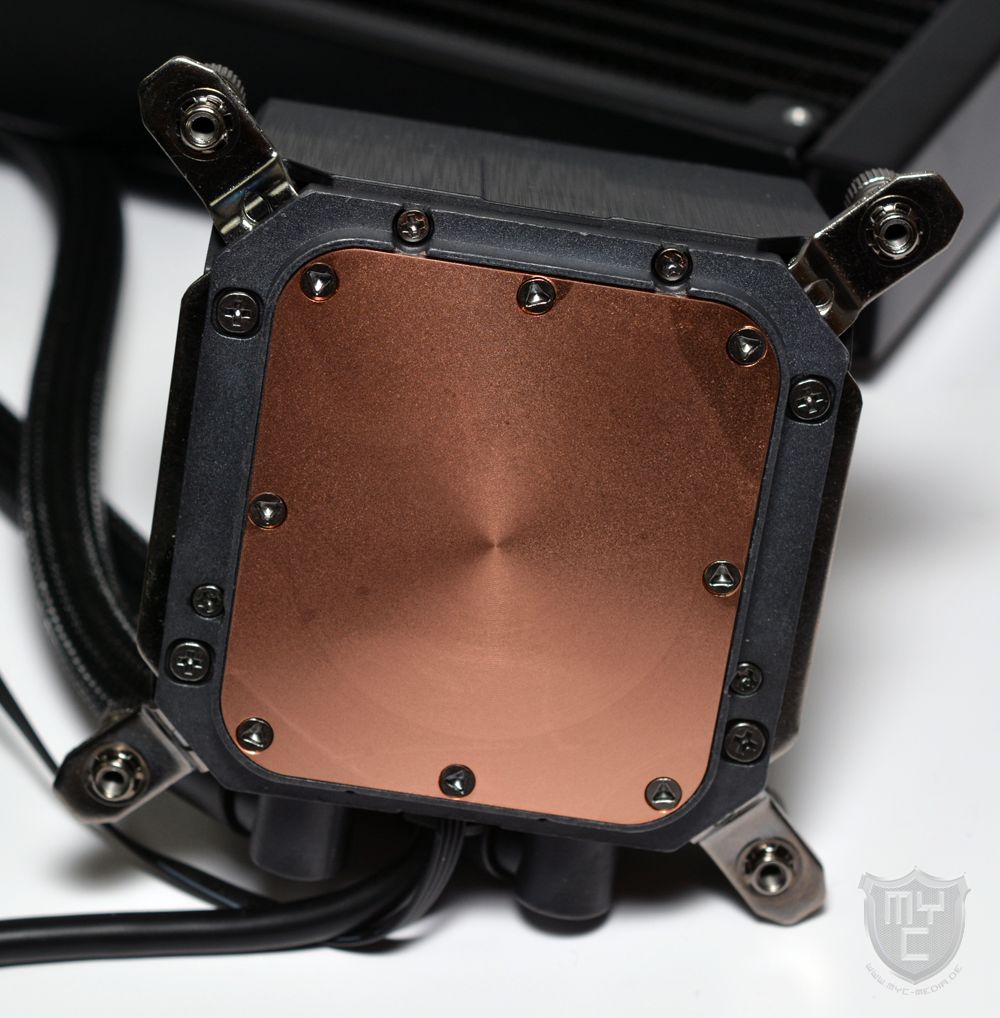

Mit einem Blick auf die Unterseite des Pumpengehäuses findet man eine Bodenplatte vor, welche aus naturbelassenem Kupfer gefertigt wurde. Passend zur Größe der Pumpeneinheit wurde auch die Bodenplatte vergleichsweise groß ausgeführt.

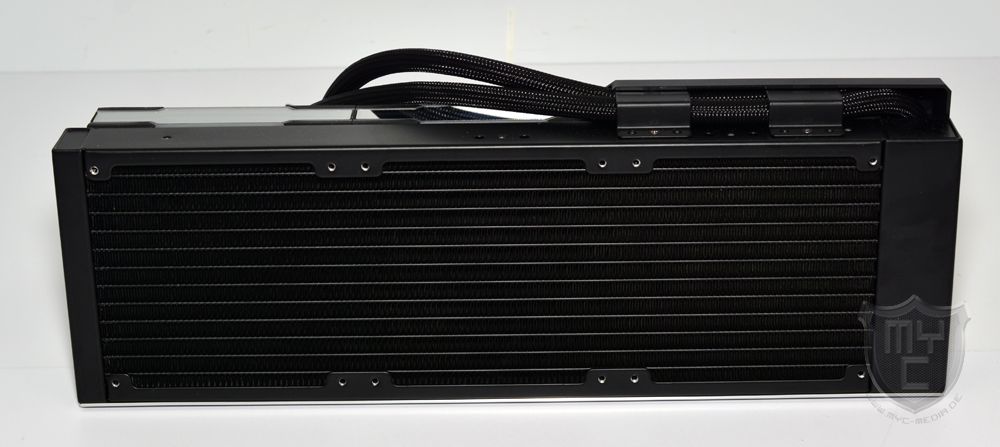

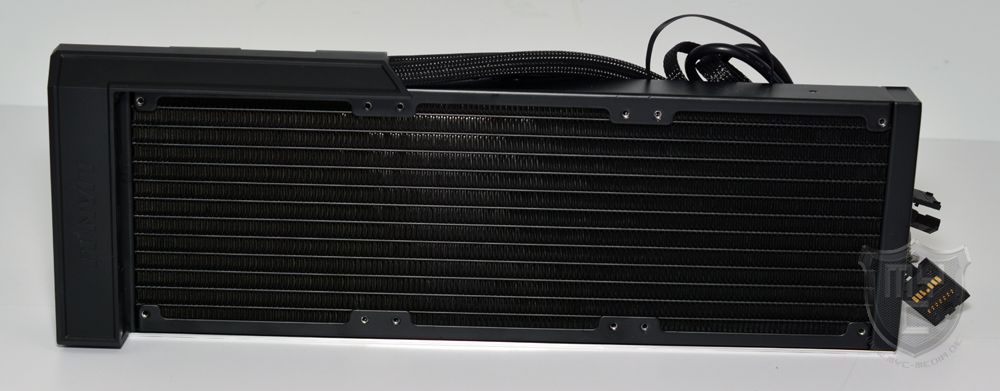

Wirft man einmal einen ersten Blick auf den aus Aluminium gefertigten Radiator, so ist schnell zu erkennen, dass LIAN LI auch hier einen anderen Weg als die meisten anderen Hersteller geht.
Im Gegensatz zu den meisten am Markt erhältlichen AiO-Wasserkühlungen wurden die fest mit dem Radiator verbundenen Schläuche nicht nur an drehbaren Anschlüssen befestigt, sondern LIAN LI hat den Radiator auch mit einer Montageblende ausgestattet, welche es ermöglicht, die Schläuche weitestgehend verdeckt zu verlegen.

Um die Schläuche nicht nur wie im Auslieferungszustand zur linken Seite des Radiators führen zu können, befindet sich im Lieferumfang eine weitere Blende, welche es ermöglicht, die Schläuche auf die andere Radiatorseite zu legen.

Auf der den Anschlüssen gegenüberliegenden Seite wurde eine schlanke Endkammer verbaut, welche wie auch die Vorkammer in einem rechteckigen Design gehalten ist.

Betrachtet man die Kühlfinnen einmal etwas genauer, so ist zu erkennen, dass LIAN LI den Radiator mit 12 Kanälen ausgestattet hat, zwischen welche die feinen Aluminiumfinnen verlötet wurden.

Die einzelnen Kühlfinnen wurden hierbei sehr sauber zwischen den Kanälen verlötet und eine fehlerhafte Lackierung oder verbogene Kühlfinnen sucht man an dieser Stelle vergebens.

Zur Lüfter- sowie auch der Radiatormontage selbst wurde der Radiator auf der Ober- und Unterseite mit entsprechenden M3-Montagegewinden ausgestattet. Auf einen Lamellenschutz, welcher ein zu tiefes Eindrehen der Montageschrauben verhindert, hat LIAN LI zwar leider verzichtet, jedoch wurden die eingesetzten Schrauben nur mit einem kurzen Gewinde ausgestattet, durch welches sich die mitgelieferten Schrauben nicht zu tief eindrehen lassen.
Greift man jedoch auf optionale Schrauben zurück, so ist durch den fehlenden Lamellenschutz etwas Vorsicht beim Eindrehen der Schrauben geboten.

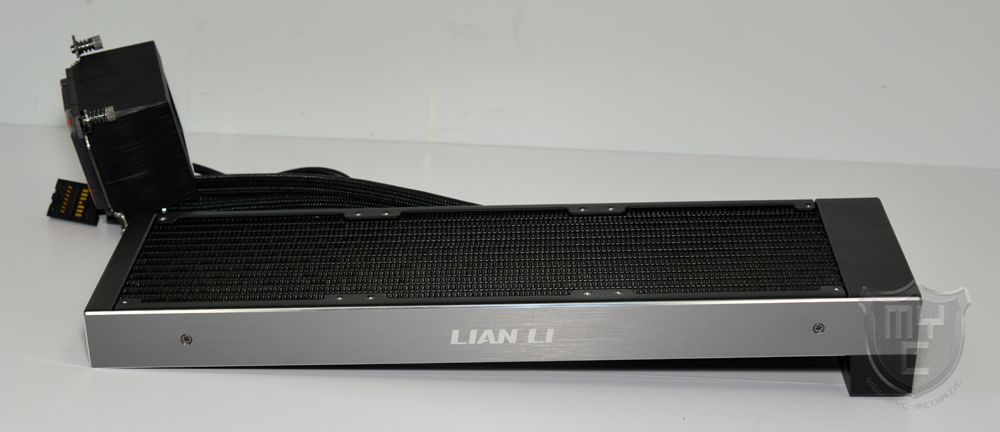

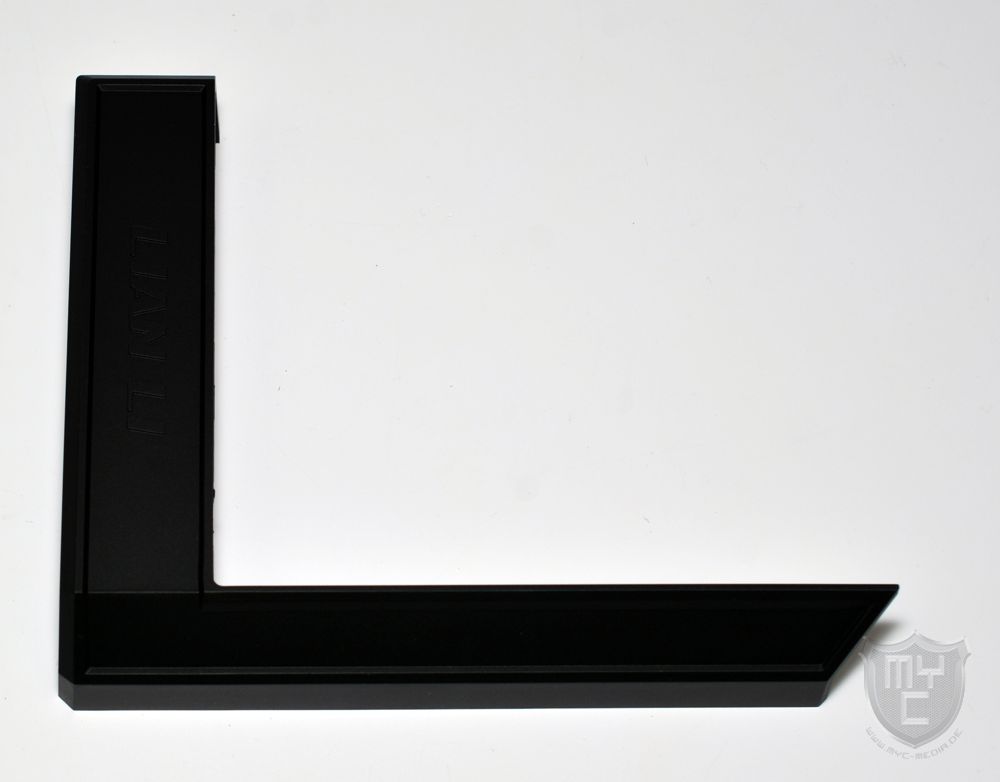

Um die Montagegewinde für die seitlich anbringbare Schlauchführung verdecken zu können, wurde der Radiator auf der rechten Seite mit einer demontierbaren und auf der gegenüberliegenden Seite anbrinbaren Zierblende ausgestattet.

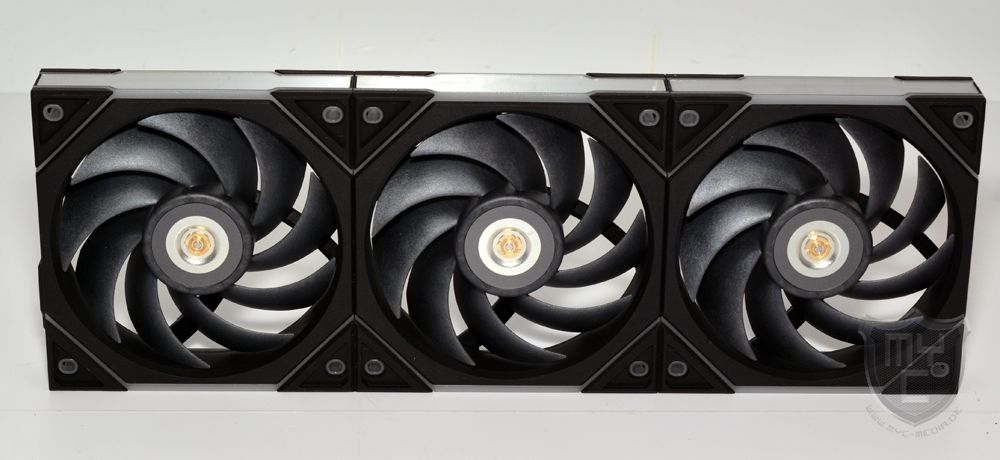

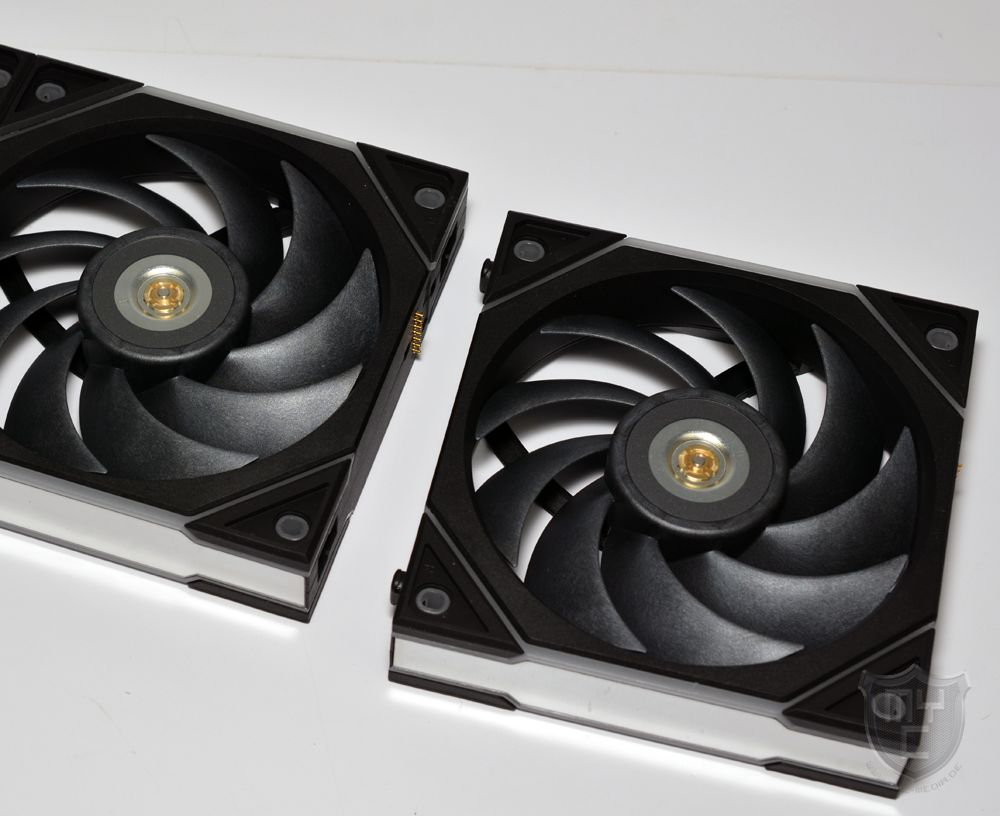

Als Lüfter liefert LIAN LI drei 120 mm TL-Lüfter mit, welche nicht nur in einem ganz besonderen Design gehalten sind, sondern auch mit einem besonderen Aufbau daher kommen, welchen wir schon in ähnlicher Form von den UNI FAN SL120 und UNI FAN AL120 Lüftern her kennen.

Wie wir es schon von diesen Lüftern her kennen, wurden auch die UNI FAN TL 120-mm-Lüfter mit dem schwarzen und sehr robust ausgelegten Rahmen ausgestattet, dessen Grundform LIAN LI mit den UNI FAN SL120 Lüftern eingeführt hat.

Der eingesetzte Impeller ist wie auch der Lüfterrahmen aus schwarzem Kunststoff gefertigt und verfügt über neun langgezogene Lüfterblätter. Befestigt ist der Impeller an vier Stegen, welche ganz leicht geschwungen zum Lüfterrahmen geführt werden.

Um eine entkoppelte Montage zu ermöglichen, wurde der Lüfterrahmen im Bereich der Montagebohrungen mit schwarzen Gummientkopplern ausgestattet, welche sich auf der sichtbaren Seite mittels der mitgelieferter Kappen verschließen lassen.

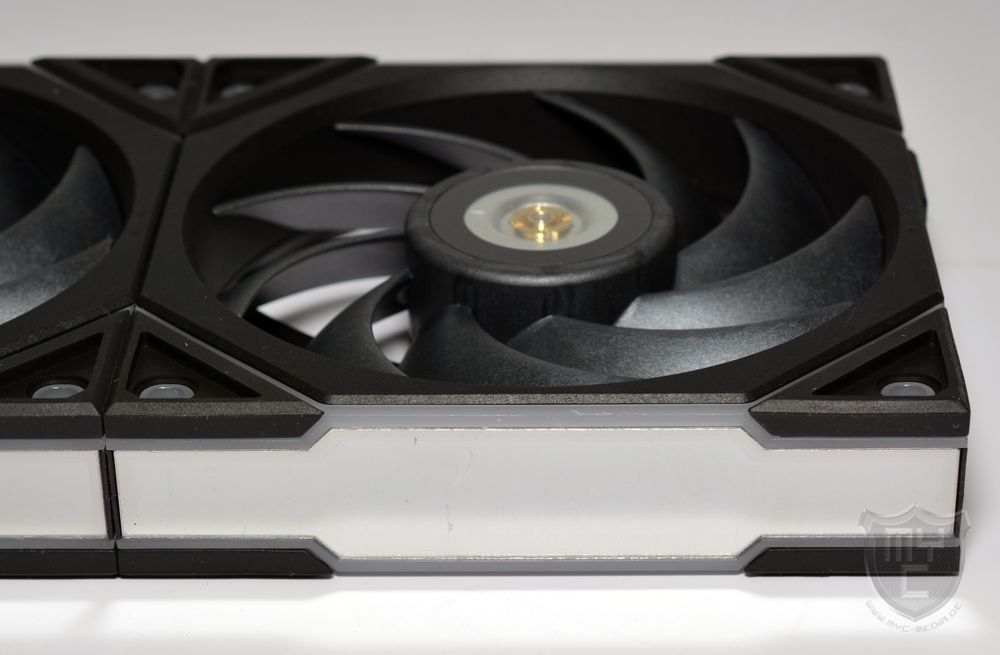

Um die Optik der recht mächtigen Lüfter deutlich aufzuwerten, hat LIAN LI die Lüfterrahmen auf zwei der vier Außenseiten mit einem Unendlichkeitsspiegel sowie einer ARGB-Beleuchtung versehe.

Die große Besonderheit der UNI FAN TL 120-mm-Lüfter ist, wie man es auch von den anderen UNI Modellen von LIAN LI her kennt, nicht nur in den verbauten Designelementen zu finden, sondern auch in der Art und Weise, wie die Lüfter angeschlossen werden. Schaut man sich den Lüfterrahmen einmal etwas genauer an, so findet man auf einer Rahmenseite nicht nur mehrere Vertiefungen vor, sondern auch sechs kleine Kontakte.

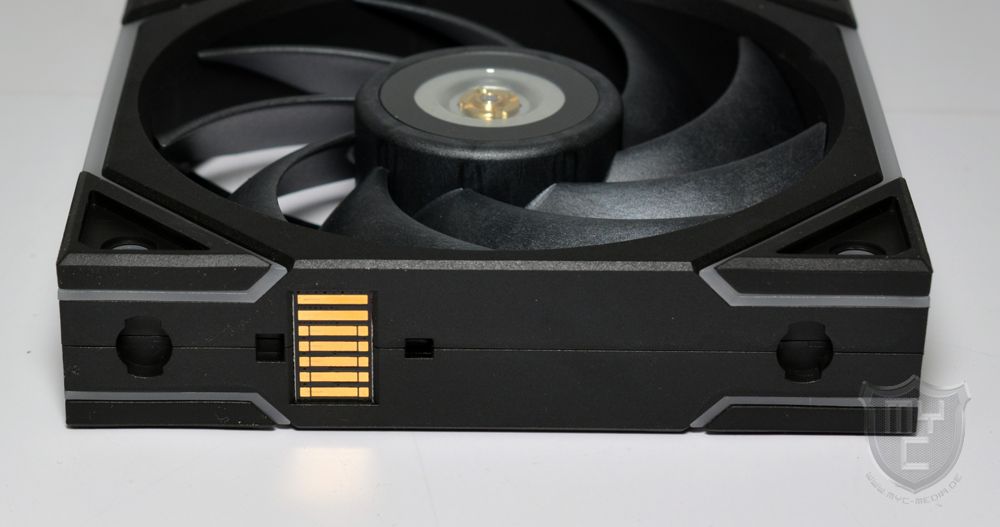

Im Detail handelt es sich um die Anschlüsse, welche je nach Einsatzgebiet die Verbindung zum Mainboard / FAN-Controller oder zu einem weiteren UNI FAN TL 120-mm-Lüfter herstellen.

Um nicht jeden Lüfter einzeln anschließen zu müssen und somit auf unnötige Kabel verzichten zu können, wurde auf der den zuvor genannten Kontakten gegenüberliegenden Seite eine Kontaktfläche eingelassen, mittels welcher sich eine Verbindung zu einem bereits angeschlossenen Lüfter herstellen lässt.

Zudem lassen sich an dieser Seite des Lüfterrahmens noch zwei robuste Kunststoffelemente einstecken, mittels welchen eine feste Verbindung zu einem weiteren Lüfter hergestellt werden kann.

Um genauer erkennen zu können, wann diese Verriegelung geöffnet bzw. geschlossen ist, wurden in die Lüfterrahmen zudem kleine Hinweise eingeprägt.

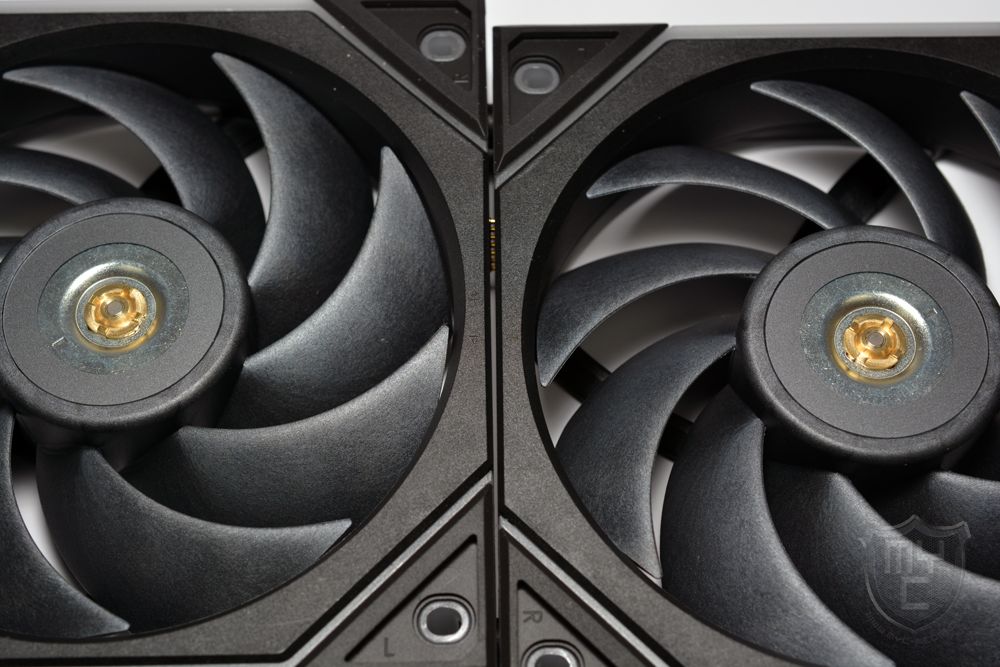

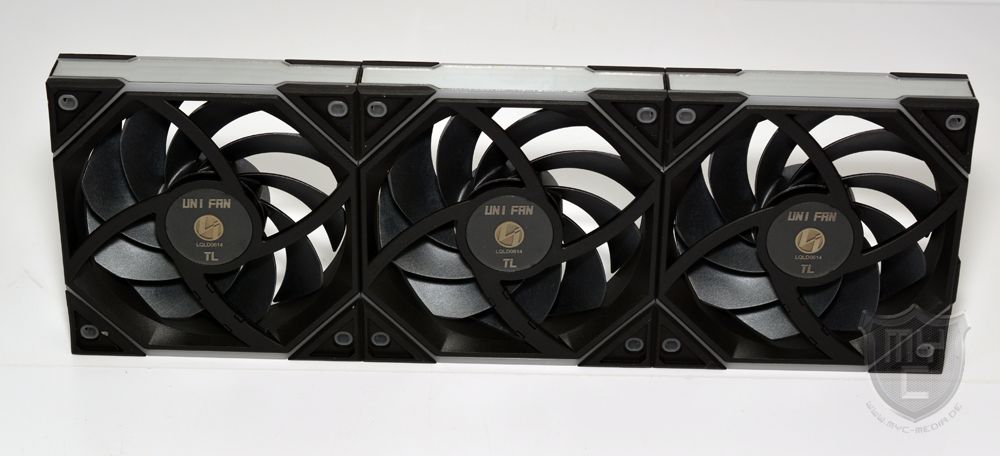

Durch die Möglichkeit, die UNI FAN TL 120-mm-Lüfter miteinander verbinden zu können, kann man nicht nur bis zu vier Lüfter über ein Anschlusskabel anschließen, sondern auch die Lüftermontage wird vereinfacht, denn die Lüfterrahmen sind so robust ausgelegt, dass sich vier miteinander verbundene Lüfter mittels vier Schrauben an einem Radiator befestigen lassen.

Wie wir es schon von den UNI FAN SL120 V2 Lüftern her kennen, erfolgt auch bei den UNI FAN TL 120 der Anschluss nicht direkt am PWM-Anschluss eines Mainboards, sondern am mitgelieferten Controller.

Der mitgelieferte Controller ist speziell auf den Anschluss von Modellen aus der TL Reihe ausgelegt und somit nicht zu vergangenen UNI FAN Lüftern kompatibel. Wie wir es jedoch schon von den vergangenen UNI FAN Controllern her kennen, verfügt auch dieser Controller über vier 7-Pin-Kombianschlüssen.

Um die bis zu 9 UNI FAN TL bzw. TL LCD 120 Lüfter, welche sich an dem Controller anschließen lassen, mit genügend Strom versorgen zu können, wurde der Controller mit einem 6-PIN PCIe Stromanschluss ausgestattet.

Neben diesen Kabeln findet man noch einen USB-Anschluss sowie einen PWM-Anschluss und 3-PIN-ARGB-Anschluss, über welchen sich die Lüftergeschwindigkeit sowie die Beleuchtung synchronisieren lässt.

Mit einem Blick auf die Rückseite der Steuereinheit ist eine kleine Vertiefung zu erkennen, an welcher sich die mitgelieferte Magnetplatte befestigen lässt.

Die Verarbeitung der einzelnen Komponenten wurde seitens LIAN LI sehr sauber und hochwertig ausgeführt.



Montage:

Um die Montage so einfach wie möglich zu gestalten, setzt LIAN LI an der Pumpeneinheit auf einen Montagerahmen, welcher sowohl auf einem Intel LGA 1700 Sockel als auch auf einem AM4 bzw. AM5 Sockel eingesetzt werden kann. Einzig die Montagehalter, welche am Mainboard montiert werden, unterscheiden sich voneinander.
Soll die AiO-Wasserkühlung auf einem AMD-Sockel montiert werden, so muss man im ersten Schritt die werksseitig am Mainboard montierte Montageschiene gegen die passende Schiene aus dem Lieferumfang austauschen.
Soll die Wasserkühlung hingegen auf einem Intel-Sockel montiert werden, so kann man gleich mit der Montage der Backplate beginnen. Diese wird von der Rückseite aus an das herangezogene Mainboard gehalten und dann von der Vorderseite aus mit vier Abstandshaltern bestückt. Anschließend kann man schon die Pumpeneinheit auf die CPU aufsetzen und mit den Abstandshaltern verschrauben.

Da die drei UNI FAN TL 120-mm-Lüfter schon am Radiator vorinstalliert sind, kann der Radiator im Anschluss direkt mittels kleiner M3-Schrauben im Gehäuse verbaut werden. Einzig, wenn man den Radiator um 180° gedreht verbauen möchte, bedarf es durch die vorinstallierte Schlauchführung etwas mehr Arbeit. Diese muss dann demontiert und auf der gegenüberliegenden Seite montiert werden. Selbiges gilt auch für die silberne Abschlussblende, welche im Auslieferungszustand auf der rechten Radiatorseite verbaut ist. Hat man diese Montageschritte durchgeführt, muss man im Anschluss nur noch die vorinstallierte Schlauchabdeckung durch die mitgelieferte Schlauchabdeckung austauschen.

Bedingt durch die seitliche Schlauchführung muss man bei der Montage der HydroShift LCD 360 TL AiO-Wasserkühlung jedoch beachten, dass diese im Bereich der Vorkammer sowie der ersten beiden Lüfter den Platz einer für 140-mm große Lüfter ausgelegten Wasserkühlung in Anspruch nimmt. Bedingt durcht diese Eigenschaften passt die AiO nicht in jedes für 360-mm-AiOs ausgelegtes gehäuse.

Da sich kein zweiter Satz langer M3-Schrauben im Lieferumfang befinden, muss man zur Montage im Push-Pull-Betrieb auf optionale Schrauben zurückgreifen.

Wo der Anschluss der Pumpeneinheit über ein vierpoliges PWM-Kabel am Mainboard erfolgt, muss der Lüftreranschluss direkt an der mitgelieferten Steuereinheit erfolgen. Aufgrund der unterschiedlichen Anschlüsse ist eine Kombination mit UNI FAN Lüftern, welche nicht der TL Reihe entstammen, nicht möglich.



Software:

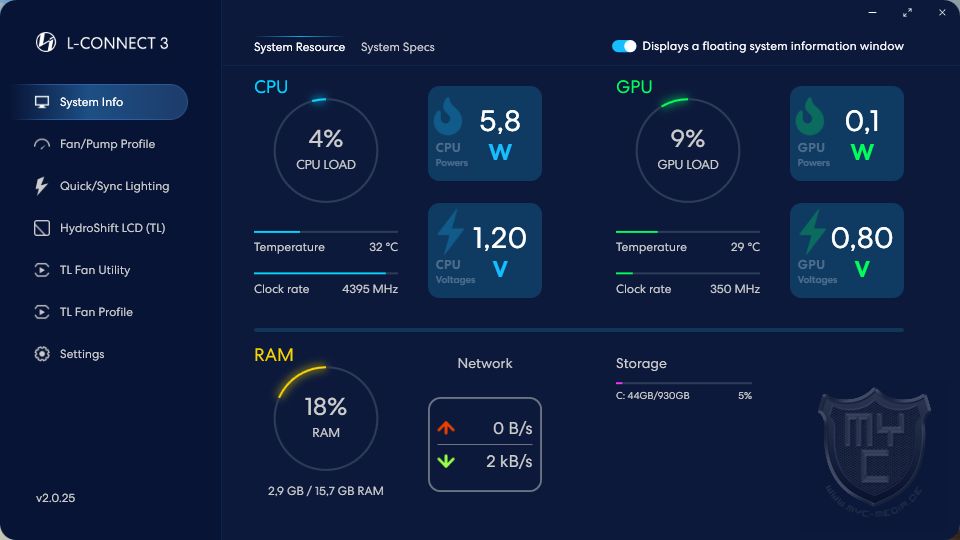

Sobald die Montage abgeschlossen ist, steht die Installation der von LIAN LI bereitgestellte L-Connect 3 Software an. Sollte man von anderen LIAN LI Produkten schon die L-Connect 3 Software einsetzen, so muss diese nicht nur zuvor deinstalliert werden, sondern auch die nach der Deinstallation noch auf dem System verbliebenen “LIAN LI” und “L-Connect” Ordner müssen händisch gelöscht werden.

Im direkten Vergleich zur ersten Version der L-Connect Software wurde die Software in der Zwischenzeit deutlich erweitert. Auf der Startseite bekommt man in der aktuellen Version eine Übersicht über die Systemressourcen sowie die Systemspezifikationen angezeigt.

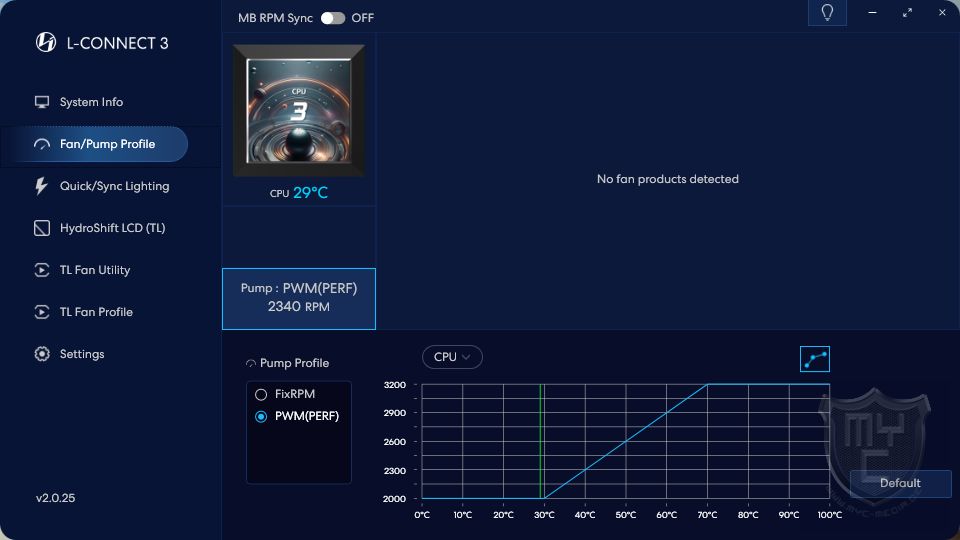

Über den Menüpunkt “Fan/Pump Profile” kann man auswählen, ob die Pumpe mit einer fixen Drehzahl oder PWM-Gesteuert arbeiten soll. Bei einer PWM-Steuerung kann zudem die Pumpengeschwindigkeit von der jeweiligen Wassertemperatur abhängig gemacht werden. Auf Wunsch ist auch ein Sync mit dem Mainboard möglich, wodurch sich die Pumpe über die Mainboardsoftware bzw. das BIOS regeln lässt.

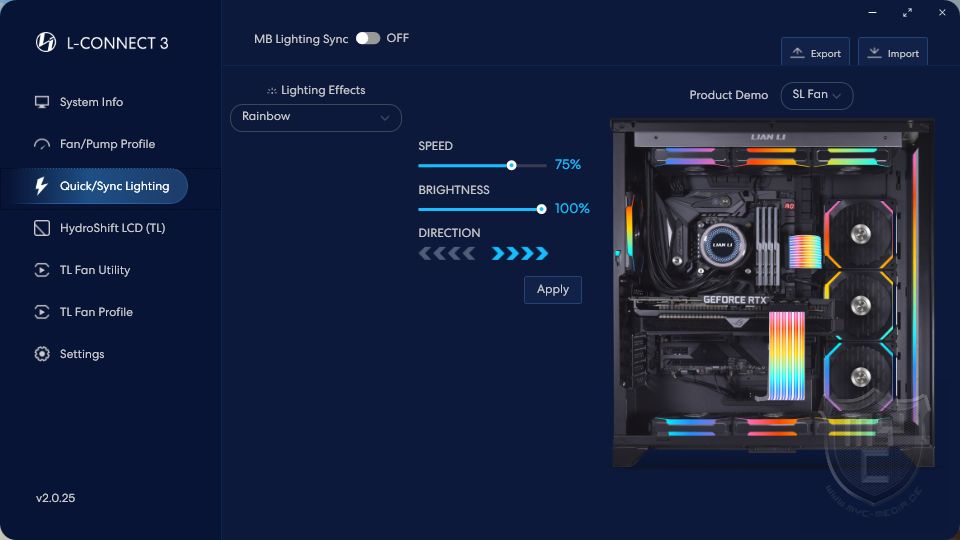

Über den Softwareabschnitt “Quick/Sync Lightning” kann man einstellen, ob die Beleuchtung über das eingesetzte Mainboard oder über den Controller selbst realisieren möchte. Soll die Beleuchtungssteuerung über den Controller erfolgen, so lassen sich an dieser Stelle vordefinierte Beleuchtungseffekte sowie deren Geschwindigkeit und Helligkeit einstellen.

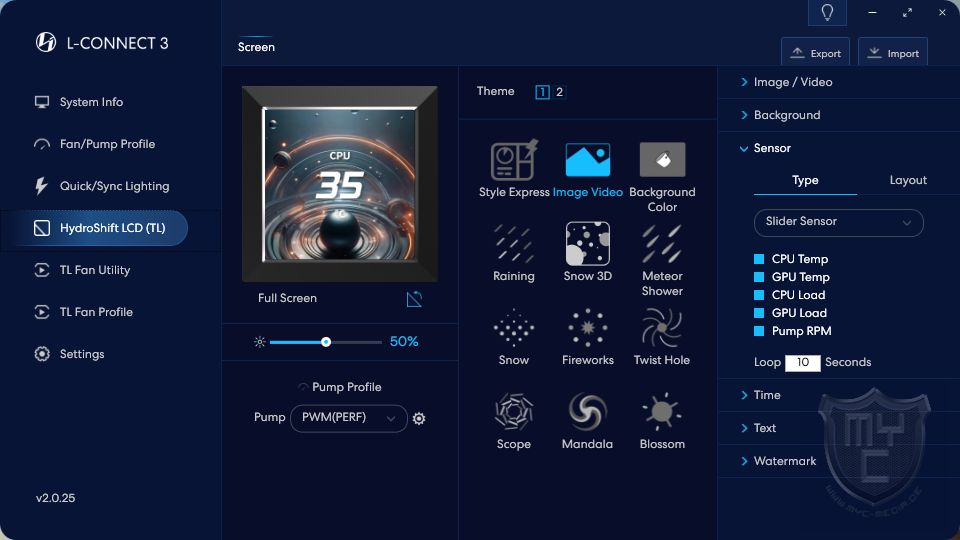

Über den Menüpunkt “HydroShift LCD (TL)” kann man die Konfiguration des integrierten Displays vornehmen.

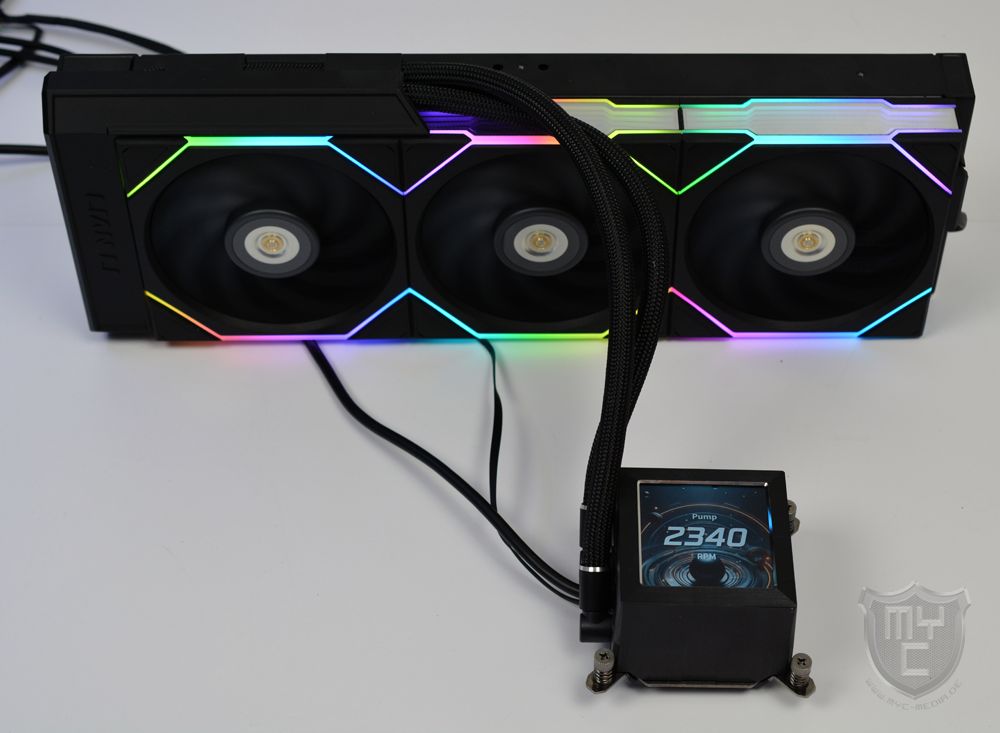

Auf dem Display kann man sich neben aktuellen Systeminformationen und vorkonfigurierten Bilder sowie Animationen auch eigene Bilder und Videos anziegen lassen.

Diese kann man auf Wunsch mit den für einen selbst wichtigsten Systeminformationen kombinieren.

Youtube

Please accept YouTube cookies to play this video. By accepting you will be accessing content from YouTube, a service provided by an external third party.

YouTube privacy policy

If you accept this notice, your choice will be saved and the page will refresh.

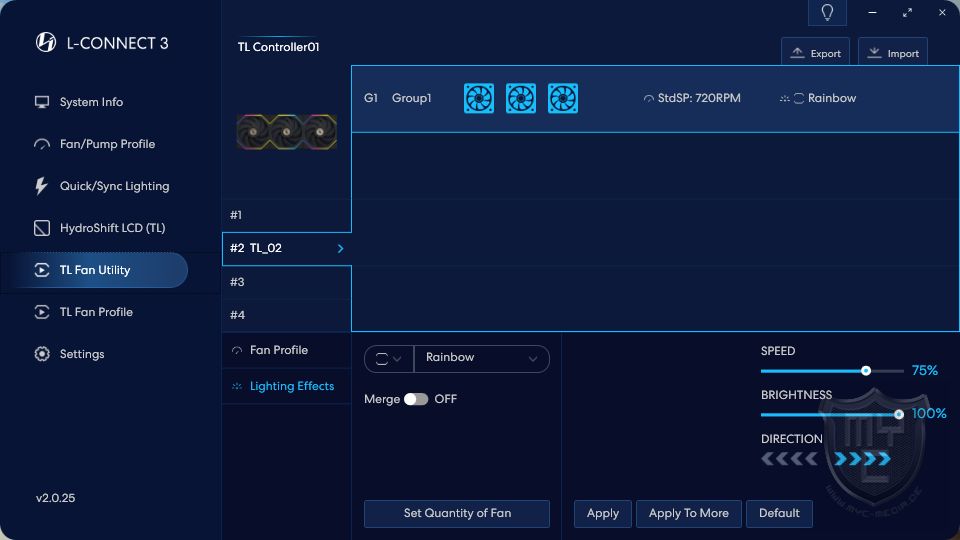

Über den Menüabschnitt “TL Fan Utility” gelangt man in die tiefgründigeren Einstellungsmöglichkeiten für die integrierte Beleuchtung.
Neben der Möglichkeit alle Lüfter mit einem einzelnen Beleuchtungseffekt zu versehen, lässt sich an dieser Stelle auch das gewünschte Lüfterprofil auswählen.

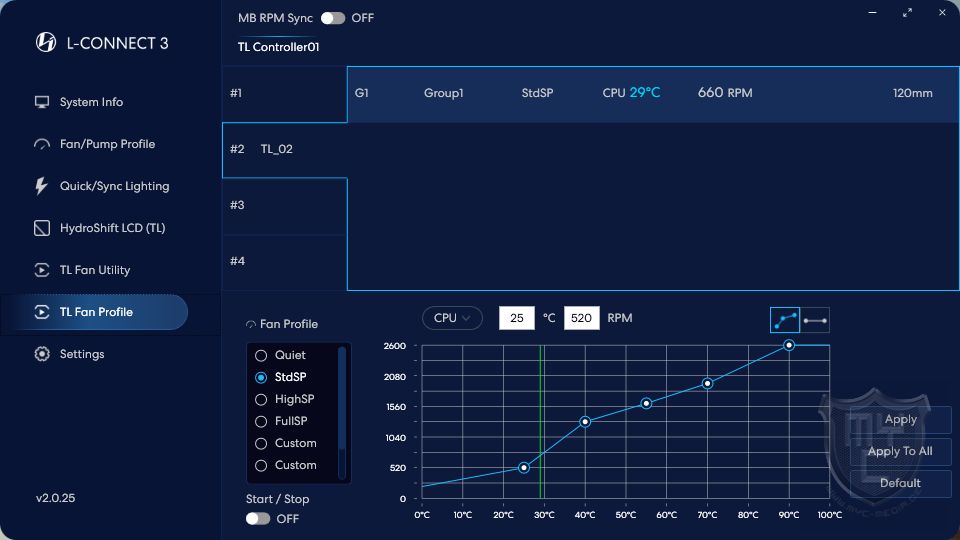

Ruft man den Menüpunkt “TL Fan Profile” auf, so gelangt man in ein Einstellungsmenü, über welches man die Lüftergeschwindigkeit an die jeweiligen Bedürfnisse anpassen kann. Neben vordefinierten und anpassbaren Profilen gibt es an dieser Stelle auch die Möglichkeit, eigene Profile zu erstellen.

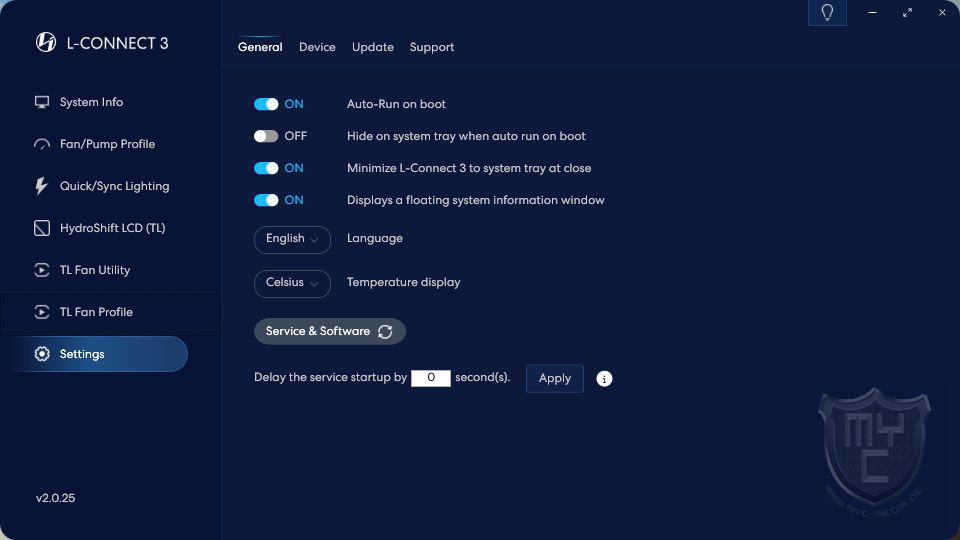

Über den Menüpunkt “Settings” kann man sich nicht nur Informationen zu den angeschlossenen Geräten anzeigen lassen, sondern auch notwendige Firmwareupdates durchführen.



Testablauf:

Die Testergebnisse sind bei einer Raumtemperatur von ca. 21 °C (zu Beginn der Testphase gemessen) entstanden. Protokolliert wurde der maximale Mittelwert aller Performance-Cores während eines 30-minütigen Prime95 Stresstests.

Kommen bei einem getesteten Kühler Lüfter zum Einsatz, bei denen es sich um PWM-Lüfter handelt, welche ihre Geschwindigkeit selbst anpassen, so wird die PWM-Steuerung während des Tests deaktiviert.

Wir nutzen bei unseren Tests immer die ARCTIC – MX-5 🛒 Wärmeleitpaste, um auch hier etwaige Schwankungen ausschließen zu können.

Bei den ermittelten Temperaturen handelt es sich um Messwerte, welche unter Extrembedingungen ermittelt wurden und so auch während langen Gaming-Sessions kaum erreicht werden.

Zudem ist zu beachten, dass die erreichten Temperaturen abhängig von dem genutzten System sind und auch auf ähnlichen Systemen abweichen können. Da wir jedoch alle Kühler unter diesen Bedingungen testen, lassen sich die Kühler untereinander gut vergleichen.

Als Referenz dienen alle Kühler, welche wir bis jetzt auf diesen Systemen getestet haben. CPU-Wasserkühler werden in Kombination mit einem Alphacool NexXoS ST30 Full Copper 360mm Radiator 🛒 getestet.



Testsystem:

Da die HydroShift LCD 360 TL nur zu Intel LGA 1700 Sockel sowie zu AM4 und AM5 Sockel kompatibel ist, wurde die AiO anders als sonst von unseren Tests gewohnt nicht auf einem Mittelklasse-Gaming-System getestet.

Um Anwendern, welche auf der Suche nach einem Kühler für ein sehr leistungsstarkes System sind, einen Vergleich bieten zu können, wird jeder kompatible Kühler auch in einem Z690 System getestet, welches aus diesen Komponenten besteht:

Neben diesem auf einer Intel-Plattform basierenden Testsystem haben wir auch einen Test auf einem AM5 System durchgeführt. Dieses Testsystem besteht aus folgenden Komponenten:

Mit einem Blick auf die erreichten Testergebnisse ist zu erkennen, dass die HydroShift LCD 360 TL AiO-Wasserkühlung in unserem Test eine sehr gute Kühlleistung erzielen konnte, mit welcher sich die AiO durchweg an der Spitze des Testfeldes einordnet. Mit der gebotenen Leistung ist die HydroShift LCD 360 TL bestens für den Einsatz in einem High-End-Gaming-System geeignet. Leider ist die AiO jedoch nicht zu kleineren Intel-Systemen kompatibel, wodurch Nutzer solcher Systeme nicht nur auf die sehr gute Kühlleistung verzichten müssen, sondern auch auf die gebotene Optik.



Fazit:

Mit der HydroShift LCD 360 TL hat LIAN LI eine AiO-Wasserkühlung in seinem Sortiment, welche in unserem Test nicht nur durch eine sehr gute Kühlleistung überzeugen konnte, sondern auch durch eine besonders schicke Optik sowie einem ausgezeichneten Funktionsumfang. Was die gebotene Leistung angeht, konnte sich die HydroShift LCD 360 TL 360-mm-AiO-Wakü dank der großen Kühlfläche und den drei leistungsstarken Lüfter durchweg die Spitzenposition in unseren Kühlercharts sichern. Die eingesetzten Lüfter bieten jedoch nicht nur eine gute Kühlleistung, sondern sie arbeiten auch mit einer angenehmen Geräuschkulisse. Gleiches gilt auch für die über verschiedene Wege steuerbare Pumpe. Mittels der zum Download bereitgestellten L-Connect 3 Software wird nicht nur eine sehr gute Steuerung der eingesetzten Lüfter und Pumpe erzielt, sondern man kann auch die Beleuchtung ganz einfach an die eigenen Bedürfnisse anpassen. Zwar lassen sich am mitgelieferten Controller verschiedene RGB-Komponenten und Lüfter von LIAN LI anschießen und synchronisieren, jedoch können nicht alle Effekte für alle Komponenten ausgewählt werden, wodurch je nach gewähltem Effekt kein schlüssiges Gesamtbild zwischen den beleuchteten Lüfter und anderer im System verbauten Komponenten erzielt wird. Nutzer, welche abseits von einer fest eingestellten Beleuchtungsfarbe ein schlüssiges Gesamtbild erzielen wollen, sollten die Beleuchtungssteuerung aus diesem Grund über ein kompatibles Mainboard vornehmen. Deutlich mehr Einstellungsmöglichkeiten werden einem im Hinblick auf das in die Pumpeneinheit integrierte Display gegeben. Dieses kann nicht nur Systemdaten und vorgegebene Bilder sowie Animationen anzeigen, sondern man kann auch eigene Bilder und Videos auf die Pumpeneinheit hochladen. Abstriche muss man bei der sehr sauber verarbeiteten AiO-Wasserkühlung jedoch im Bereich der Kompatibilität machen, welche LIAN LI gerade im Hinblick auf die Nutzung auf einer Intel-CPU den Nutzerkreis deutlich einschränkt. Bedingt durch die seitliche Schlauchführung nimmt der Radiator zudem im Bereich der ersten beiden Lüfter den Platz eines 280-mm-Radiators ein, wodurch man die AiO auch nicht in jedem für die Montage eines 360 mm großen Radiator ausgelegten Gehäuse montieren kann. Preislich liegt die HydroShift LCD 360 TL AiO-Wasserkühlung bei knapp 265 € 🛒.
Neben der von uns in diesem Test herangezogenen Variante gibt es die HydroShift LCD 360 TL AiO-Wakü auch in einer weißen Version.

Wir danken LIAN LI für die Bereitstellung des Testmusters.

LIAN LI - HydroShift LCD 360 TL AiO Wasserkühlung

8.8

Kühlleistung

10.0/10

Verarbeitung

9.5/10

Montage

8.0/10

Kompatibilität

6.5/10

Lautstärke

9.5/10

Design / Modding

10.0/10

Lieferumfang

9.5/10

Preis

7.5/10

Pro

  • Verarbeitung
  • Integriertes Display
  • Sehr gute Kühlleistung
  • Ansprechendes Design
  • Lieferumfang

Contra

  • Kompatibilität
  • Preis
