Super Flower – Leadex Titanium 1600 Watt

Mit dem Super Flower – Leadex Titanium 1600 Watt haben wir heute ein Netzteil im Test, welches vor allem für Gamer und Overclocker ausgelegt ist, die eine massive Leistung auf der 12V-Schiene benötigen, um eine Vielzahl an Grafikkarten in ihrem System zu betreiben und zudem noch Wert auf eine extrem hohe Effizienz legen.

Welche Leistung das brandneue Super Flower – Leadex Titanium 1600 Watt liefert und wie es sich in unserem Test geschlagen hat, erfahrt ihr in diesem Review.

Technische Details:

  • Maße: 150 x 86 x 220 mm (B x H x T)
  • Lüfter: 140 mm (automatische Steuerung, semi-passiv)
  • Farbe: Schwarz (Netzteil, Lüfter)
  • Effizienz: max. 94 % (115V), 80 Plus Titanium Zertifikat
  • Active PFC
  • Formfaktor: ATX12V 2.2/EPS12V 2.92
  • Leistung: 1.600 W
    +3,3V: 24 A
    +5V: 24 A
    +3,3V & +5V kombiniert: 120 W
    +12V: 1.599,6 W / 133,3 A
    -12V: 6 W / 0,5 A
    +5Vsb: 15 W / 3,0 A
  • Herstellergarantie: 5 Jahre

Anschlüsse:


1 x 20+4 Pin


2 x 8 Pin EPS


9 x 6+2 PCI-E


5 x 6 PCI-E


14 x SATA


4 x Molex


2 x Floppy

Die einzelnen Anschlüsse sind dabei auf insgesamt 17 modulare Kabel aufgeteilt.

Lieferumfang:

  • Leadex Titanium 1600 Watt
  • Kabelset
  • Schraubenset
  • Anleitung
  • Stromkabel
  • Aufbewahrungstasche

Design und Verarbeitung:

Das Leadex Titanium 1600 Watt wird von Super Flower in einer Verpackung geliefert, welche in einem silber/grauen Farbton gehalten ist.
Auf der Vorderseite der OVP ist ein großer Schmetterling abgedruckt, welcher nicht nur in Hochglanz auf die OVP gebracht wurde, sondern auch noch mit einem zusätzlichen 3D-Effect versehen wurde. Die Leistungsangabe des im Inneren befindlichen Netzteiles findet der Käufer im unteren Bereich der Verpackung.

Die wichtigsten Features wurden auf die linke Verpackungsseite sowie auch auf die Rückseite der OVP aufgedruckt. Auf der Rückseite findet man neben den wichtigsten Features auch noch einige Featurebilder und die technischen Details.

Nachdem man das Leadex Titanium 1600 Watt aus seiner Verpackung befreit hat, hat man ein mit 150 x 86 x 200 mm sehr großes und vor allem sehr schweres Netzteil vor sich liegen, welches in einem Design gefertigt ist, das man nicht von jedem Netzteil kennt. Dieses Design wird hauptsächlich durch das Lüftergitter geprägt, welches in das Netzteil eingelassen wurde. Super Flower hat dem Leadex Titanium 1600 Watt ein direkt in das Gehäuse gestanzte Lüftergitter spendiert.

Dieses hat somit die selbe Oberflächenbeschaffenheit wie das Netzteilgehäuse selbst. Die Kanten dieses Lüftergitters wurden in einer abgerundeten Ausführung angefertigt, wodurch scharfe Kanten vermieden wurden. Durch dieses in das Netzteilgehäuse integrierte Lüftergitter entsteht ein durchgehendes Design, welches bei den meisten anderen Netzteilen auf dem Markt durch einen großen Ausschnitt mit einem dort hineingeschraubten Lüftergitter zerstört wird.
Mittig auf dem Lüftergitter wurde ein Super Flower Logo aufgeklebt, welches in ein Emblem im Aluminiumlook gestanzt wurde.

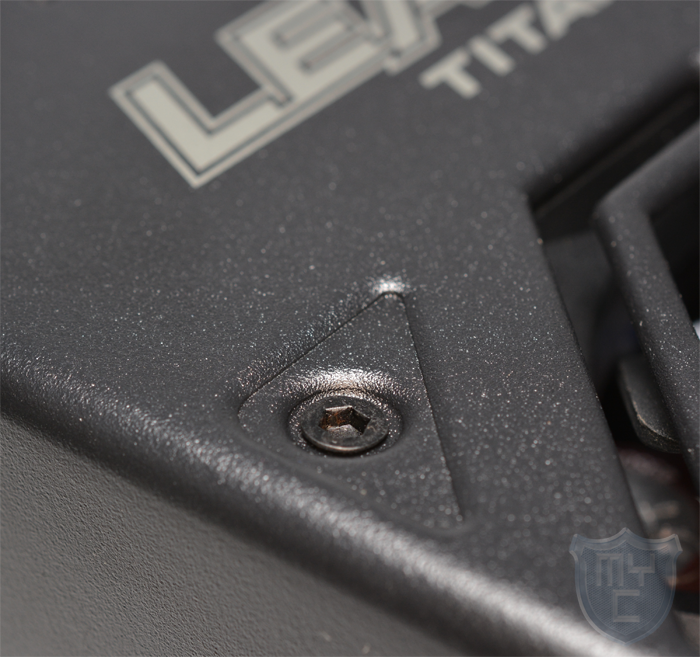

Das komplette Gehäuse des Leadex Titanium 1600 Watt wurde mit einem schwarzen, nicht glänzenden und sehr fein strukturierten Lack versehen.
Hinter dem in die Unterseite eingestanzten Lüftergitter wurde ein schwarzer 140-mm-Lüfter verbaut, welcher zudem über eine Temperatursteuerung verfügt. Auffällig ist auch die Verschraubung des Lüfters. Super Flower setzt hier anstelle der sonst üblichen Kreuzschlitzschrauben auf Torxschrauben.

Oberhalb des Lüftergitters wurde zudem noch der Schriftzug Titanium und LEADEX in einem silber/grauen Farbton auf die Netzteilunterseite gedruckt.

Auf der linken Außenseite des Netzteiles wurde neben dem Super Flower Logo auch der Super Flower Schriftzug in die Gehäusewände eingeprägt.

Die gegenüberliegende Seite ist mit einem Typenschild versehen, welches alle wichtigen Spezifikationen beinhaltet.

Die beiden Kanten, welche von der linken und rechten Seite zu Unterseite des Netzteiles führen wurden sauber abgerundet.

Die Oberseite des Netzteiles ist ohne jegliche Aufdrucke oder Ähnlichem ausgeführt. Bei den meisten Netzteilen befindet sich das Typenschild mit den Spezifikationen an dieser Stelle, wodurch in vielen Casemods ein unschönes Bild entsteht.

In die Rückseite des Leadex Titanium 1600 Watt wurde ein großflächiges Wabengitter eingearbeitet.

An der rechten Seite findet man neben einem Powerschalter auch den obligatorischen den Stromanschluss vor. Super Flower hat hier jedoch keinen gewöhnlichen Kaltgerätestecker verbaut, sondern setzt auf einen etwas leistungsfähigeren C19 Anschluss.

Schaut man sich einmal die Vorderseite an, so wird man sehr schnell feststellen, dass sich an dem Leadex Titanium 1600 Watt kein externes Kabel befindet. Bei dem Leadex Titanium 1600 Watt handelt es sich somit um ein vollmodulares Netzteil.

Dadurch, dass alle Kabel von dem Netzteil abgenommen werden können, kann das Netzteil einfacher in einem Gehäuse verbaut werden als ein teilmodulares Netzteil, an welchem der ATX-Kabelstrang fest angeschlossen ist.
Durch den vollmodularen Aufbau findet man auf der Vorderseite mehrere Buchsen, an welche die im Lieferumfang befindlichen Kabel angeschlossen werden können.
Insgesamt sind hier 18 Buchsen zu finden, welche aus schwarzem Kunststoff gefertigt sind. Im Vergleich zu den bis jetzt von uns getesteten Netzteilen aus dem Hause Super Flower können die Anschlussbuchen und Stecker leider nicht beleuchtet werden. Die Buchsen sind jedoch nicht alle in der selben Größe ausgeführt. Die beiden größeren Buchsen dienen zum Anschluss des ATX-Kabelstrangs. Des Weiteren befinden sich an dem Netzteil zwei Anschlüsse zur Stromversorgung des Mainboards und neun Anschlüsse zur Versorgung der Grafikkarten. Um Festplatten und Laufwerke mit Strom zu versorgen, sind hier fünf weitere Anschlüsse zu finden.
Alle Anschlüsse sind mit einer entsprechenden Beschriftung versehen. Diese ist wie alle auf dem Netzteil aufgebrachten Aufdrucke in einem silber/grauen Farbton vorgenommen worden. Um ein angenehmes Gesamtbild zu erzielen, wurden alle äußerlichen Schrauben an dem Leadex Titanium 1600 Watt in einer Torx-Ausfertigung verbaut.

Neben diesen Anschlüssen ist hier auch noch ein kleiner Schalter zu finden, welcher zur Steuerung des Lüfters dient. Hier kann man diesen entweder in den ECO-Modus schalten, welcher im Auslieferungszustand voreingestellt ist, oder in den AUTO-Modus.

Im ECO-Modus fängt der Lüfter nicht gleich nach dem Einschalten des PCs an zu drehen, sondern erst wenn eine Temperatur von 55°C erreicht ist. Sollte diese Temperatur erreicht werden, so dreht der Lüfter mit 750 RPM. Steigt die Temperatur des Netzteiles auf 65°C oder höher, so dreht der Lüfter auf seine maximale Geschwindigkeit von 1500 RPM hoch. Sollte die Temperatur wieder unter 60°C sinken, so wird die Lüftergeschwindigkeit wieder auf 750 RPM und bei einer Temperatur von unter 45°C auf 0 RPM reduziert.
Im Auto-Modus startet der Lüfter gleich nach dem Einschalten des PCs. Die Geschwindigkeit wird in diesem Modus automatische nach der anliegenden Temperatur geregelt.

Die im Lieferumfang befindlichen Kabel sind bis auf die beiden Adapter zum Anschluss eines Diskettenlaufwerkes alle mit einem Kabelsleeving versehen. Dieses Kabelsleeving ist bei allen Kabeln sehr blickdicht ausgeführt.

Innere Aufbau:

Im Inneren des Leadex Titanium 1600 Watt wurde von Super Flower auf eine saubere und hochwertige Verarbeitung geachtet. Die einzelnen Lötstellen sind sehr sauber verarbeitet. Auf Kleber wurde weitestgehend verzichtet. Nicht nur die Verarbeitung wurde hochwertig durchgeführt, sondern auch, was die verbauten Komponenten angeht. So setzt Super Flower Z.B. auf hochwertige 105-°C-Kondensatoren aus Japan.

Der 12V-Single-Rail stehen bei dem Leadex Titanium 1600 Watt 133,3 Ampere zur Verfügung, was für viele Gaming Systeme auch dann noch ausreichend ist, wenn man ein sehr performantes SLI- oder Crossfire-System aufbauen will, welches zudem übertaktet werden soll.

Das Leadex Titanium 1600 Watt Netzteil erfüllt die ErP Lot 6 EU-Norm, welche vorschreibt, dass das System im Stand-by und im ausgeschalteten Zustand nicht mehr als 1 Watt verbrauchen darf. Seit Januar 2012 liegt die Obergrenze sogar bei nur noch 0,5 Watt.

Zudem weißt das Leadex Titanium 1600 Watt Netzteil einen sehr hohen Wirkungsgrad auf. Dieser liegt bei 94,38% bei 115V, womit das Netzteil das 80 PLUS TITANIUM Zertifikat trägt.

Super Flower hat dem Leadex Titanium 1600 Watt eine Vielzahl an Schutzmechanismen verpasst. Zu diesen gehören:

  • OVP (Overvoltage protection)
  • SCP (Short-circuit protection)
  • OPP (Overload protection)
  • UVP (Undervoltage protection)
  • OTP (over temperature protection)
  • OCP (Overcurrent protection) (nur 3,3V und 5V)

Das gesamte Netzteil ist sehr sauber verarbeitet. Dies gilt auch für die Ausführung der Kabel. Das angebrachte Kabelsleeving fällt im Vergleich zu vielen anderen Netzteilen auf dem Markt sehr blickdicht aus, wurde aber vor allem beim ATX-Kabelstrang leider nicht bis an den Stecker herangeführt. Leider wurde die OCP nur auf 3,3V und 5V beschränkt.

Test:

Power Good Signal

Im ersten Test überprüfen wir die PG-Time. Das Power Good Signal muss gemäß der ATX-Norm nach mindestens 100 und maximal 500 ms kommen. Das Signal signalisiert dem Mainboard, dass das Netzteil bereit ist, alle Spannungen passen und der Computer gestartet werden kann. Kommt das Signal nicht innerhalb dieses Zeitraums, ist das Netzteil defekt und muss getauscht werden.

Das Power Good Signal kam bei unserem Testkandidaten nach 310ms und liegt damit zwar im oberen Drittel, aber noch voll und ganz im erlaubten Bereich.

Testsystem

Wir haben das Netzteil mit unserem I7 Testsystem getestet.

Das Testsystem besteht aus:

I7 3930K @ 4,8GHz
Asrock Extreme 11
2 x EVGA GTX Titan Hydro Copper
64GB (8 x 8GB DDR3 2133MHz)
Areca 1880ix
4 x 300GB Seagate SAS im Raid 5

Das o.g. System inkl. Netzteil weist einen Strombedarf von etwa 180 Watt (IDLE) bis ca. 720 Watt (Volllast) auf. Diese Spannungen können jedoch je nach verwendetem Netzteil unterschiedlich sein. Unter Volllast wird besonders auf die Stabilität der Spannungen geachtet.
Um Netzteile auszulasten, welche mehr Leistung liefern, als unser Testsystem benötigt, setzten wir auch in diesem Test auf Peltierelemente. Speziell für dieses Netzteil musste unsere Teststation jedoch erweitert werden, da wir mit den vorher vorhandenen 14 Peltierelementen zu je 50 Watt nur Netzteile bis 1400 Watt testen konnten. Ab sofort stehen uns 26 separate Peltierelemente zur Verfügung. Diese haben eine Leistungsaufnahme von je 50W. Die Peltierelemente können einzeln oder gemeinsam zugeschaltet werden. Die Stromversorgung dieser wird über Adapter hergestellt, welche an die PCI-E Anschlüsse angeschlossen werden.
Somit ist eine maximale Leistungsaufnahme von ca. 2000 Watt möglich.
Ausgelesen werden die Spannungen mithilfe eines Multimeters (VOLTCRAFT VC830).
Um das System zu 100% auszulasten, wird die Software Prime 95 und der Benchmark 3DMark 11 eingesetzt und wenn nötig entsprechende Peltierelemente zugeschaltet. Die Testprogramme werden parallel ausgeführt, damit CPU und Grafikkarte gleichzeitig unter Volllast laufen und so der maximale Stromverbrauch erreicht wird.

Um der Qualität des Netzteiles etwas genauer auf den Zahn fühlen zu können, werden wir das System 48h unter Volllast betreiben.

Spannungen

Die ATX-Norm gibt die Spannungstoleranzen für Netzteile detailliert vor: Auf 3,3 Volt, 5 Volt und 12 Volt sind je 5% nach oben sowie nach unten erlaubt.

Spannungstest

Die Spannungen sollten nach Möglichkeiten auch bei einem Lastwechsel möglichst gleich bleiben und nicht nach oben oder unten ausbrechen.

Aus diesem Grund haben wir den Lastwechsel in vier Stufen aufgeteilt.
Zum Darstellen der ersten Last läuft unser Testsystem mit dem verbauten Netzteil im Idle-Mode.
Die zweite Laststufe wird unter Volllast des Systems simuliert. Das System ist hierbei nicht übertaktet.
Die dritte Laststufe wird dann mittels eines übertakteten Testsystems erreicht.
Die vierte Laststufe wird dann mittels des übertakteten Testsystems und Zuschaltung der Peltierelemente erreicht. Es werden so viele Peltierelemente gleichzeitig zugeschaltet, dass das Netzteil bei etwa 100% Auslastung arbeitet.


3,3V


5V


12V

Das Leadex Titanium 1600 Watt steckte die ersten drei Laststufen problemlos weg. Lediglich die 5V Spannung wies eine geringe Schwankung beim Wechsel in die dritte Lauststufe auf. Zum Wechsel in die vierte Laststufe wurden 18 Peltierelemente gleichzeitig und somit 900 Watt zugeschaltet. Zu diesem Zeitpunkt zeigte unser Messgerät eine Spannungsaufnahme von 1618W an. Erst bei diesem sehr hohen Lastwechsel war auf der 12V-Schiene ein Spannungseinbruch zu erkennen. Dieser hatte einen kurzzeitigen Tiefstpunkt von 11,98V, stabilisierte sich jedoch einen Augenblick später auf 12,05V. Alle Spannungsschwankungen befinden sich noch problemlos innerhalb des Toleranzbereiches, wodurch man keine Angst um seine teure Hardware haben muss.

Unseren 48h Dauertest überlebte das Netzteil trotz einer durchschnittlichen Last von 1598 Watt problemlos. Die durchschnittliche Last ist durch den Wechsel zwischen 2D und 3D Modus innerhalb des Benchmarks geringer als die Lastspitze von 1618 Watt in unserem Spannungstest.

Wir wollten es aber noch etwas genauer wissen und haben das Netzteil aus diesem Grund noch weiter über seinen Spezifikationen betrieben. Um dies zu bewerkstelligen, haben wir weitere Peltierelemente zugeschaltet, um das Netzteil an seine Grenzen zu treiben.

Im ersten Schritt haben wir hierzu ein weiteres Peltierelement hinzugeschaltet und einen Dauertest von einer Stunde gestartet.
In diesem zog das Netzteil bei Spannungsspitzen 1682 Watt aus der Steckdose. In diesem Test war deutlich zu erkennen, dass die 12V-Schiene auf 11,94V eingebrochen ist. Dies ist zwar eine Spannung, welche unterhalb von 12V liegt, sich jedoch noch innerhalb der ATX-Spezifikationen befindet. Aus diesem Grund haben wir nach einer erfolgreichen Runde weitere 50 Watt hinzugeschaltet und den Test erneut gestartet. Auch in dieser Testrunde war eine erneute Spannungsschwankung zu verzeichnen. Das Netzteil hatte in dieser Testrunde knapp über 30 Minuten mitgespielt, bis es sich abgeschaltet hat.

Das Netzteil zog unter Verwendung unserer Hardware diese Spannung aus der Steckdose:

Fazit:

Mit dem Leadex Titanium 1600 Watt hat Super Flower ein extrem leistungsfähiges Netzteil entwickelt, welches zudem noch zu den effizientesten Netzteilen auf dem Markt gehört. Diese Kombination ist nur durch sehr hochwertige Komponenten möglich, auf welche Super Flower bei diesem Netzteil natürlich zurückgegriffen hat. So hochwertig, wie die verbauten Komponenten sind, so hochwertig wurde auch die Verarbeitung ausgeführt. Leider wurde bei den neuen Modellen mit 1600 Watt auf die beleuchteten Anschlüsse verzichtet, welche wir von vielen anderen Netzteilen aus dem Hause Fuper Flower kennen. Durch die Größe und dem hohen Gewicht sollte man darauf achten, dass man ein passendes Gehäuse hat, bei dem das Netzteil unten verbaut wird. Was die Leistung angeht, kann das Leadex Titanium 1600 Watt nicht nur mit sehr stabilen Spannungen punkten, sondern auch mit einer brachialen Leistung aufwarten. Das Leadex Titanium 1600 Watt gibt es bei unserem Partner Caseking.de für 349,90€ 🛒. Für Käufer, die nicht ganz so viel ausgeben wollen, gibt es das Netzteil auch noch mit einer geringeren Effizienz und somit mit einem 80 PULS Platinum bzw. Gold Zertifikat für 299,90€ 🛒 bzw. 269,9€ 🛒.

Pro

  • Sehr gute Verarbeitung
  • Semipassiv
  • Sehr Effizient
  • Sehr stabile Spannungen
  • Vollmodular
  • Lieferumfang

Contra

  • OCP nicht auf der 12V Schiene
  • Hoher Preis

Verarbeitung

Leistung

Spannungsstabilität

Leistungsaufnahme

Ausstattung

Lautstärke

Modding

Lieferumfang

Preis

Wir danken Caseking.de sehr für die Bereitstellung des Testmusters.
