Mit dem NF-B9 redux-1600 PWM haben wir heute ein 92-mm-Modell aus der neuen redux-Lüfterserie von Noctua im Test, welcher sich neben dem Einsatz als Gehäuselüfter auch für den Einsatz auf einem CPU-Kühler eignen soll.
Welche Leistung der NF-B9 redux-1600 PWM liefert und wie er sich in unserem Test geschlagen hat, erfahrt ihr in diesem Review.
Technische Details:
- Format: 92x92x25 mm
- Anschluss: 4-pin PWM
- Lagertyp: SSO
- Umdrehungsgeschw. (+/-10%): 1600 RPM
- Min. Umdrehungsgeschw. (PWM, +/-20%): 350 RPM
- Volumenstrom: 64,3 m³/h
- Geräuschentwicklung: 17,6 dB(A)
- Statischer Druck: 1,61 mm H2O
- Max. Leistungsaufnahme: 0,96 W
- Max. Stromstärke: 0,08 A
- Betriebsspannung: 12 V
- MTBF: > 150.000 h
- Garantie: 6 Jahre

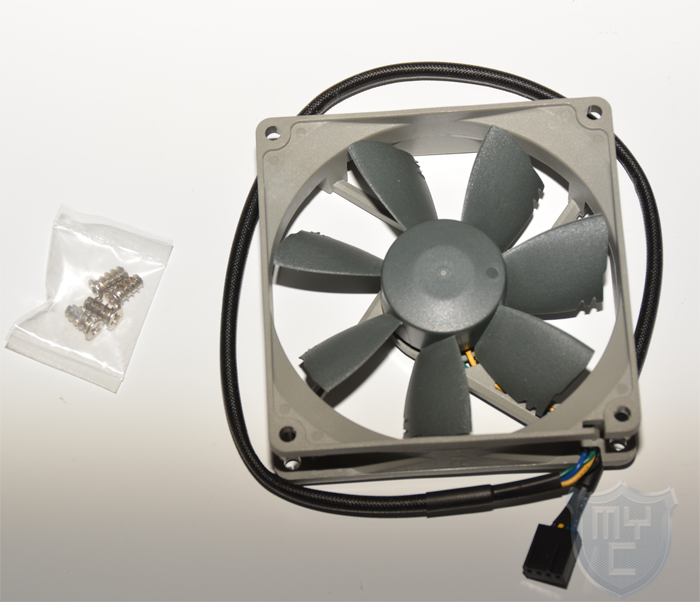

Lieferumfang:
- NF-B9 redux-1600 PWM
- 4 x Schrauben
Design und Verarbeitung:
Der NF-B9 redux-1600 PWM wird wie auch die bis jetzt schon von uns getesteten Lüfter der redux-Serie in einer Verpackung geliefert, deren Design stark von dem Design abweicht, welches sonst von Noctua bei seinen Verpackungen verwendet wird. Der Lüfter wird in einer Verpackung geliefert, welche in den Farben Grau und Braun gehalten ist. Schon hier ist zu erkennen, das Noctua leicht von den bekannten Erdtönen abweicht.
Auf der Vorderseite ist neben dem redux-Schriftzug auch noch die genaue Modellbezeichnung zu finden.

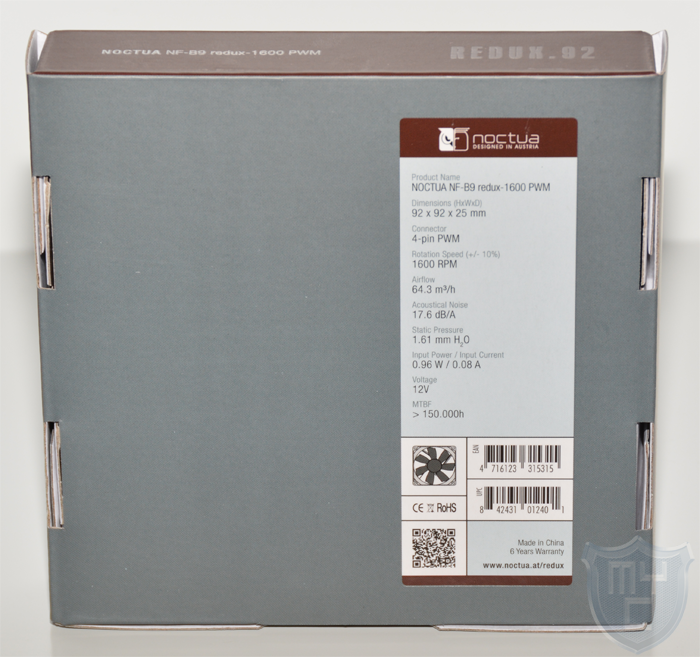

Auf der Verpackungsrückseite befindet sich eine Auflistung der technischen Details.

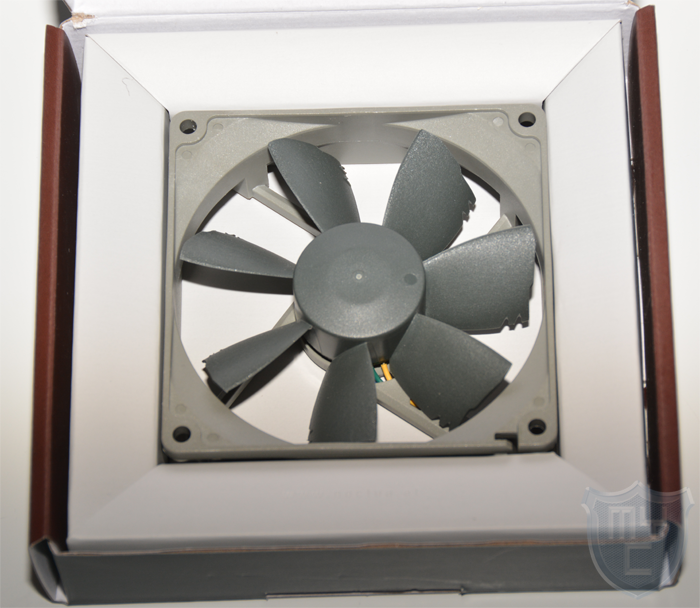

Auch bei einem Blick in die Verpackung stellt man schnell fest, dass auch dieser Lüfter der redux-Serie von dem bekannten Farbdesign, welches Noctua seit vielen Jahren beibehalten hat abweicht.
Wie auch schon bei der Verpackung setzt Noctua auch bei den neuen Lüftern der redux Serie auf ein graues Erscheinungsbild.
Der NF-B9 redux-1600 PWM basiert auf ausgelaufenen, aktuell jedoch noch verfügbaren NF-B9 PWM.
Noctua hat dem NF-B9 redux-1600 PWM einen hellgrauen Kunststoffrahmen verpasst, welcher keine großen Besonderheiten aufweist.

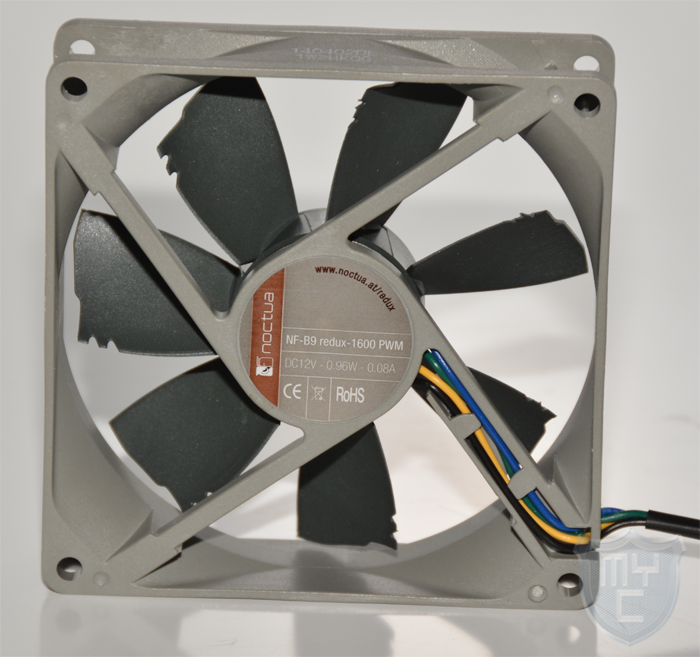

Der Rahmen ist quadratisch geformt und verfügt über vier Stege, an welchen der Impeller befestigt ist. Diese Stege weisen keine gebogene Form auf.

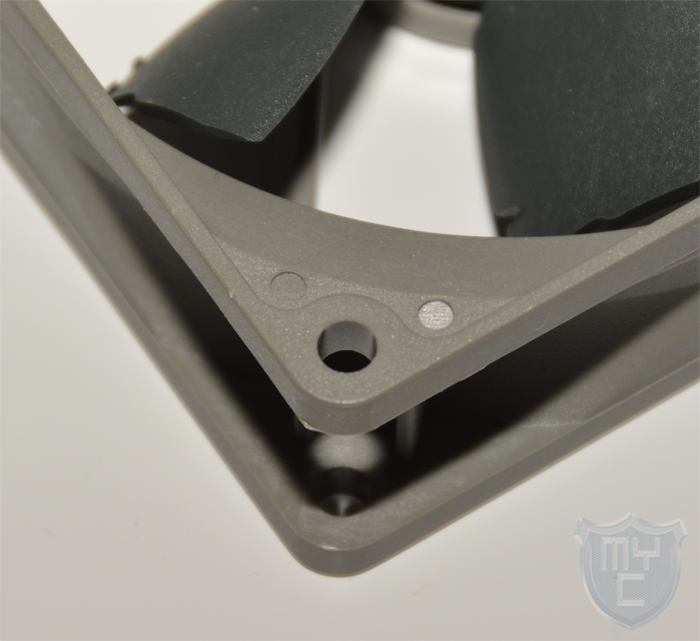

Die von Noctua bekannten Gummientkoppler, welche sich bei vielen aktuellen Lüftern von Noctua auf beiden Seiten des Lüfterrahmens jeweils an den vier Ecken befinden, kommen bei dem NF-B9 redux-1600 PWM nicht zum Einsatz.
Diese sind auch nicht bei dem NF-B9 PWM zu finden, auf dem der NF-B9 redux-1600 PWM basiert.
Bei dem Impeller setzt Noctua auf einen dunkel grauen Farbton. Durch die Tatsache, dass der NF-B9 redux-1600 PWM auf dem NF-B9 PWM basiert, kommt hier auch dessen Technik zum Einsatz.

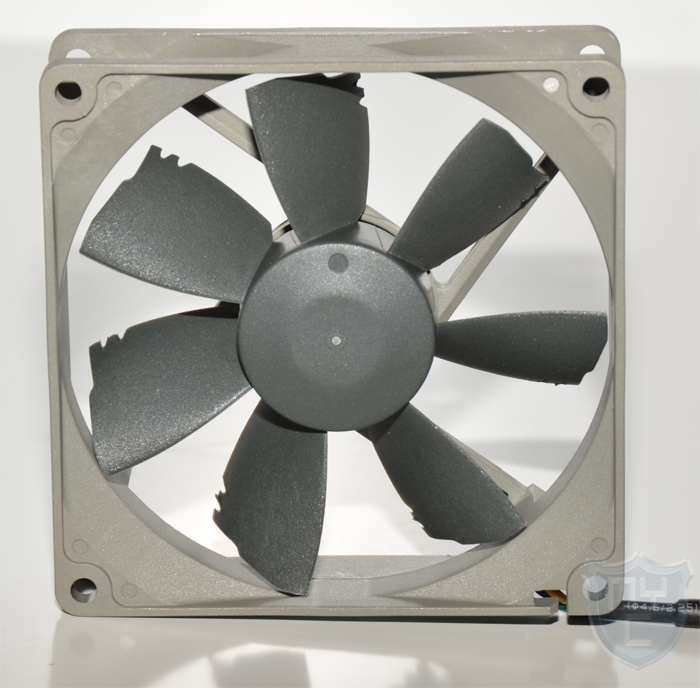

Verbaut ist ein Impeller mit einer 7-Blatt-Geometrie. Wirft man einmal einen Blick auf die Rotorblätter, so fallen einem an diesen ein paar Besonderheiten auf.
Am äußeren Rand der Rotorblätter findet man abgeschrägte Blattspitzen (bevelled blade tips) vor, welche die Distanz zwischen Rahmen und Impeller im äußersten Bereich erhöhen, in welchem der Rotor die höchsten Geschwindigkeiten erzielt.
Sie tragen somit zur Reduktion kritischer Rotor-Stator Interaktionen bei. Diese Maßnahme macht es möglich, die hohe Schaufelfläche und Profilsehnenlänge einer auf hohe Druck- und Förderleistung optimierten Geometrie mit exzellenter Laufruhe zu verbinden.
Durch den Einsatz fortschrittlicher Geräuschreduktionstechniken wie abgeschrägten Blattspitzen (Bevelled Blade Tips) und Vortex-Control Notches kann die hochoptimierte Blattgeometrie des NF-B9 eine hervorragende Druck- und Airflow-Performance bei einem äußerst niedrigen Betriebsgeräusch erzielen.

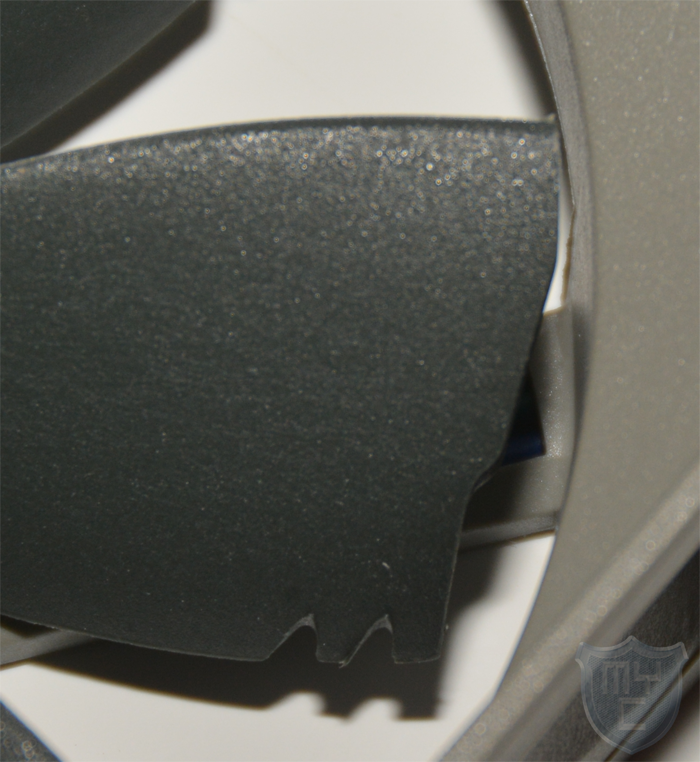

Generell bringt eine Steigerung des statischen Drucks zumeist auch höhere Geräuschemissionen mit sich. Dieser Gefahr wurde im Fall des NF-B9 redux-1600 PWM durch den Einsatz von Vortex-Control Notches begegnet: Die zwei Einkerbungen (engl. “notches” an der Hinterseite der Lüfterblätter ermöglichen eine weniger abrupte, kontinuierliche Vereinigung des Luftstroms von Saug- und Druckseite. Dies hat eine signifikante Reduktion des Geschwindigkeitsabfalls sowie der Verwirbelungen an der Blatt-Hinterkante zur Folge, was sich sowohl auf die Laufruhe als auch auf den Wirkungsgrad des Lüfters nachhaltig positiv auswirkt. Um einen möglichst kontinuierlichen Übergang sowie eine größtmögliche Geräuschreduktion zu erzielen, wurden die Vortex-Control Notches rund ausgeformt.
Neben der Optimierung der Vereinigung der Ströme an der Blatthinterkante haben die Vortex-Control Notches eine maßgebliche psychoakustische Optimierungsfunktion: Turbulenzen an der Blatt-Hinterkante werden durch die Vortex-Control Notches in mehrere Partikularströme aufgespalten. Somit werden die Geräuschemissionen über einen breiteren Frequenzbereich verteilt und vom menschlichen Gehör als weniger störend wahrgenommen.
Bei dem NF-B9 redux-1600 PWM kommt mit dem SSO Lager ein Lager zum Einsatz, welches auch in dem NF-B9 PWM verbaut ist. Es handelt sich dabei um die erste Version dieses Lagers.
Noctuas SSO-Bearing kombiniert das bewährte Konzept hydrodynamischer Lagerung mit einem zusätzlichen Magneten, der die Selbststabilisierung der Rotorachse unterstützt. Diese Technologie ist über die Jahre zu einem Synonym für super Laufruhe und ausgezeichnete Langzeitstabilität geworden.
Der Lüfter erreicht eine maximale Geschwindigkeit von 1600 RPM. Dabei erreicht er einen Volumenstrom von 64,3m³/h und einen statischen Druck von 1,61 mm H2O.
Der NF-B9 redux-1600 PWM verfügt über einen PWM-Anschluss, welcher sich an einem ca. 40cm langem Anschlusskabel befindet. Dieses Kabel fällt somit deutlich länger aus, als bei den herkömmlichen Lüftern aus dem Hause Noctua. Im Lieferumfang des NF-B9 redux-1600 PWM befinden sich jedoch keine Low-Noise-Adapter, Verlängerungskabel, oder gar Y-Adapter.
Auch wenn es sich bei dem NF-B9 redux-1600 PWM um ein kostengünstigeres Modell aus dem Hause Noctua handelt, hat man hier nicht an der Qualität gespart. Neben einer Reduzierung des Zubehörs setzt man auf eine etwas ältere, jedoch sehr gute und vor allem bewerte Technik.
Sollte einem das Zubehör zu gering ausfallen, so besteht seit der Markteinführung der neuen redux-Serie auch die Möglichkeit, entsprechende Zubehör-Kits zu erwerben. Mit dem NA-SRC7 bietet Noctua z.B. ein Zubehörpaket an,
welches drei Low-Noise-Adapter beinhaltet.
Ebenso ist es möglich, den NF-B9 redux-1600 PWM Lüfter entkoppelt zu montieren. Hierzu bietet Noctua mit dem NA-SAV2 ein Entkopplerset an,
welches 20 braune Gummientkoppler beinhaltet.
Montage:
Das Einsatzgebiet des neuen 92-mm-Lüfters aus der redux-Serie von Noctua ist vielseitig. Der Lüfter kann in Gehäusen, an passenden Radiatoren oder gar an CPU-Kühlern montiert werden.
Durch seinen geschlossenen Rahmen eignet er sich für alle Einsatzgebiete gleichermaßen, da er dicht an dem Gehäuse, Radiator oder CPU-Kühler anliegt und somit kein unnötiger Leistungsverlust entsteht.
Zur Montage in einem Gehäuse liegen jedoch nur Lüfterschrauben bei. So ist ab Werk keine entkoppelte Montage möglich. Spezielle Schrauben und Klammern zur Befestigung an CPU-Kühlern oder Radiatoren liegen dem Lüfter nicht bei. Dies ist auch nicht weiter schlimm, da hier jeder Hersteller seine eigene Befestigungsmethode hat. Wird der Lüfter auf einem Radi oder CPU-Kühler genutzt, kann man also auf die ursprünglichen Befestigungselemente zurückgreifen, welche dem jeweiligen Kühler oder Radi beiliegen.
Die Länge des Anschlusskabels ist ausreichend, damit der Lüfter auch in großen Gehäusen noch ohne Schwierigkeiten am Mainboard angeschlossen werden kann.
Kühlleistung:
Da dieser Lüfter durch seine technischen Eigenschaften nicht unbedingt dafür ausgelegt ist, High-End-CPUs zu kühlen, werden wir den Performancetest auf einem ITX-Systeme durchführen.
Aus diesem Grund haben wir diesen einmal auf ein Asus F1A75-I DELUXE gespannt. Gekühlt werden muss eine AMD APU A6 3500. Als CPU Kühler kommt der Reeven ARCZIEL RC-0903 zum Einsatz.
Hierbei handelt es sich um einen Topblow-Kühler für 92-mm-Lüfter.
Das Testsystem besteht somit aus:
- AMD APU A6 3500
- Asus F1A75-I DELUXE
- 2 x 2GB 1600MHz CL6 Mushkin Copperhead
- Reeven ARCZIEL RC-0903
Die komplette Hardware wird @ Stock also nicht übertaktet betrieben.
Testablauf:
Die Testergebnisse sind bei einer Raumtemperatur von ca. 20,9°C (zu beginn der Testphase gemessen) entstanden. Protokolliert wurde der maximale Mittelwert aller CPU Cores nach einer Idle time von 45 Minuten und nach einem anschließendem 30 minütigen Prime95 Stresstest. Ausgelesen wurden diese Werte mit Aida64 Extreme Edition.
Wir nutzen bei unseren Tests immer die ARCTIC MX-2 Wärmeleitpaste, um auch hier etwaige Schwankungen ausschließen zu können.
Die erreichten Temperaturen sind abhängig von dem genutzten System und können auch auf ähnlichen Systemen abweichen. Jedoch lassen sich die Kühler untereinander gut vergleichen, da alle die gleiche Testgrundlage haben.
Als Referenz dienen alle bis jetzt auf diesem ITX-System getesteten Lüfter.

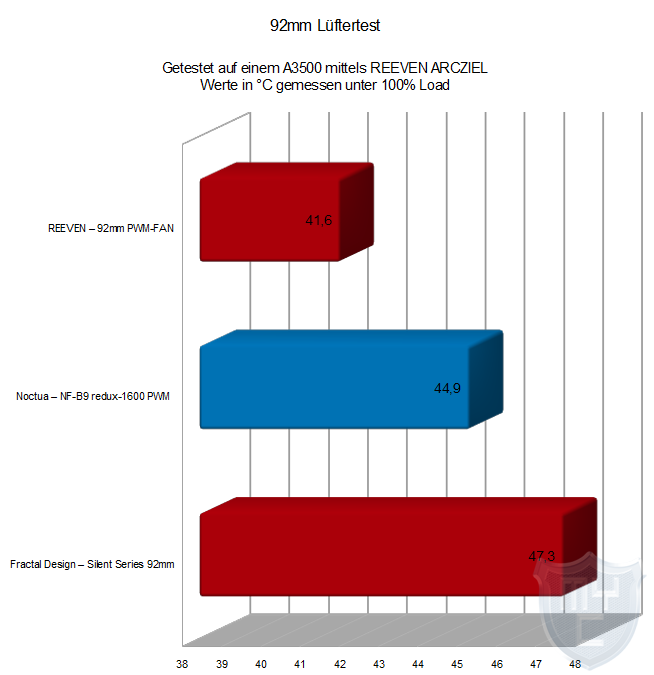

Mit einem Blick auf die erreichte Kühlleistung zeigt sich ganz klar, dass sich der NF-B9 redux-1600 PWM auch zum Einsatz auf einem CPU-Kühler eignet. Zwar erreicht der Lüfter nicht die Leistung, welche von dem Reeven Lüfter erreicht wird, dieser dreht jedoch auch mit 900 RPM mehr als der Noctua Lüfter, wodurch er auch um einiges lauter ans Werk geht.
Fazit:
Mit dem NF-B9 redux-1600 PWM bietet Noctua einen zum NF-B9 PWM baugleichen Lüfter an, welcher lediglich in einer anderen Farbkombination gehalten ist und mit einem sehr mageren Zubehör geliefert wird. Kann man auf den größeren Lieferumfang des NF-B9 PWM verzichten, so kann man ganz schnell 4€ 🛒 pro Lüfter sparen. Noctua setzt auch bei den günstigen redux-Lüftern auf eine hohe Verarbeitungsqualität und verbaut in ihnen Technik, welche sich schon sehr lange bewährt hat. Die Leistung des NF-B9 redux-1600 PWM ist ausreichend um ihn auch als Lüfter auf einem CPU-Kühler eines kleinen ITX-Systemes einsetzten zu können. Für knapp 11€ 🛒 erhält man mit dem NF-B9 redux-1600 PWM einen Lüfter in gewohnter Noctua Qualität, welcher jedoch nur mit einem minimalen Lieferumfang ausgestattet ist.
Pro
- Leistung
- Sehr gute Verarbeitung
- Preis/Leistung
Contra
- Keine Entkoppler
Kühlleistung:
Lautstärke:
Verarbeitung:
Lieferumfang:
Casemodding:
Wir danken Noctua sehr für die Bereitstellung der Testmusters.
