Mit dem NF-A9 5V u. NF-A9 5V PWM haben wir heute zwei neue 92-mm-Lüfter von Noctua im Test, welche auf dem NF-A9 basieren, jedoch aufgrund der Betriebsspannung von 5 Volt für spezielle Einsatzgebiete gedacht sind.

Für welchen Einsatzzweck sich die beiden neuen NF-A9 5V u. NF-A9 5V PWM Lüfter eignen, und wie sie sich in unserem Test geschlagen heben, erfahrt ihr in diesem Review.

Technische Details NF-A9 5V:

• Format: 92x92x25 mm
• Anschluss: 4-pin
• Lagertyp: SSO2
• Blattgeometrie: A-Serie mit Flow Acceleration Channels
• Rahmentechnologie: AAO (Advanced Acoustic Optimisation)
• Umdrehungsgeschw.: 2000 RPM
• Volumenstrom: 78,9 m³/h
• Geräuschentwicklung: 22,8 dB(A)
• Statischer Druck: 2,28 mm H2O
• Max. Leistungsaufnahme: 1,3 W
• Max. Stromstärke: 0,26 A
• Betriebsspannung: 5 V
• MTBF: > 150.000 h
• Garantie: 6 Jahre

Technische Details NF-A9 5V PWM:

• Format: 92x92x25 mm
• Anschluss: 4-pin
• Lagertyp: SSO2
• Blattgeometrie: A-Serie mit Flow Acceleration Channels
• Rahmentechnologie: AAO (Advanced Acoustic Optimisation)
• Umdrehungsgeschw.: 2000 RPM
• Min. Rotational Speed (PWM, +/-20%): 400 RPM
• Volumenstrom: 78,9 m³/h
• Geräuschentwicklung: 22,8 dB(A)
• Statischer Druck: 2,28 mm H2O
• Max. Leistungsaufnahme: 1,3 W
• Max. Stromstärke: 0,26 A
• Betriebsspannung: 5 V
• MTBF: > 150.000 h
• Garantie: 6 Jahre

Lieferumfang NF-A9 5V und NF-A9 5V PWM:

• 30cm extension cable
• NA-AV1 anti-vibration mounts
• USB power adaptor cable
• OmniJoin adaptor set
• Fan screws

Design und Verarbeitung:

Die beiden Lüfter werden von Noctua in einer Verpackung geliefert, deren Design wir schon von anderen Lüftern aus dem Hause Noctua kennen. Die OVP ist überwiegend in den Farben Braun und Weiß gestaltet und wurde auf der Vorderseite neben den wichtigsten Features auch mit der Modellbezeichnung des jeweils enthaltenen Lüfters bedruckt.

Die Verpackung lässt sich auf der Vorder- sowie Rückseite aufklappen. Im vorderen Klappdeckel findet man u.a. eine kurze Erklärung des verwendeten SSO2 Lagers und der Blattgeometrie.

Durch ein Sichtfenster kann man einen ersten Blick den enthaltenen Lüfter werfen.

Auf der Verpackungsrückseite sind die technischen Details sowie eine kurze Beschreibung zu finden.

Entnimmt man die beiden Lüfter aus ihren Verpackungen, so hat man zwei Lüfter vor sich liegen, welche durch ihre Abmessungen von 92 x 92 x 25 mm zwar genauso groß sind, wie herkömmliche 92-mm-Lüfter, welche man in dem ein oder anderen PC noch vorfindet, jedoch sind die beiden Lüfter durch die geringere Betriebsspannung von lediglich 5 Volt nicht direkt für den Einsatz im PC gedacht.
Aufgrund der 5-Volt-Spannung sind die Lüfter eigentlich für den Einsatz in anderen Elektrogeräten wie z.B. Netzwerkkomponenten gedacht. Über einen kleinen Umweg können die Lüfter aber auch in einem normalen PC verbaut werden.

Trotz des geänderten Einsatzgebietes wurden in beide Lüfter alle Features integriert, welche wir schon von größeren Modellen aus der A-Serie von Noctua kennen.
Wie wir es von Noctua bei fast allen Lüfter kennen, wurde auch der NF-A9 5V u. NF-A9 5V PWM Lüfter in den bekannten Erdtönen gehalten.
Der Rotor und die aufgesteckten Gummientkoppler in den Ecken der beiden Lüfter sind in Braun gehalten. Der Lüfterrahmen ist jeweils aus einem beigefarbenen Kunststoffguss gefertigt.

Der verbaute Impeller wird bei beiden Modellen von vier Stegen in Position gehalten, welche geradlinig zum Lüfterrahmen geführt werden.

Der AAO (Advanced Acoustic Optimisation) Rahmen von Noctua weißt jedoch noch ein paar Besonderheiten auf.

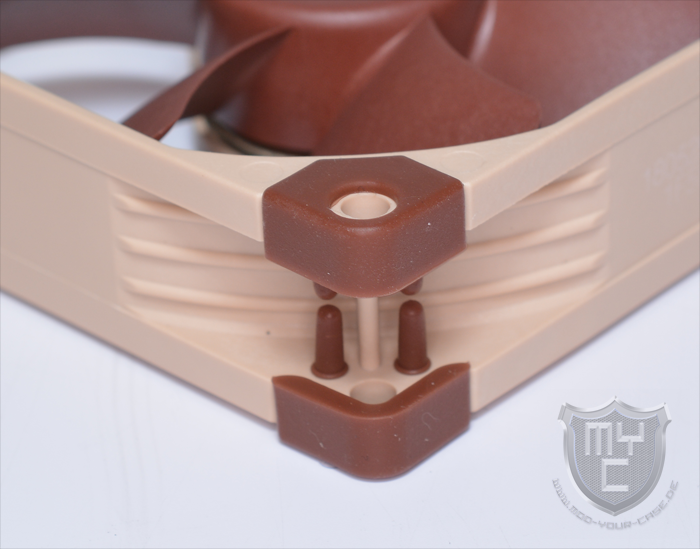

Noctuas AAO (Advanced Acoustic Optimisation) Rahmen verfügen über integrierte Vibrationspuffer, welche auf dem Rahmen aufgesteckt sind, und sich somit bei Bedarf auch entfernen lassen.

Der Lüfterrahmen wurde zudem mit einem abgestuften Einlassbereich (Stepped Inlet Design)

und einer Mikrostruktur im Innenbereich (Inner Surface Microstructures) ausgestattet,

wodurch eine noch bessere Performance/Noise Effizienz möglich sein soll.

Auch die Rotorblätter der beiden neuen 92-mm-Lüfter aus der A-Serie weisen eine Besonderheit auf. Hierbei handelt es sich um Focused Flow Acceleration Channels.

Saugseitig sind die Rotorblätter mit sogenannten Flow Acceleration Channels ausgestattet. Durch die Beschleunigung des Luftstroms in den kritischen äußeren Regionen der Lüfterblätter werden saugseitige Wirbelablösungen verringert, was zu einer höheren Effizienz und einer niedrigeren turbulenzbedingten Lärmemission führt.

Zudem ist auch der NF-A9 5V u. NF-A9 5V PWM wie die anderen NF-A-Serien Modelle von Noctua auch mit der weiter optimierten, zweiten Generation von Noctuas bewährtem SSO-Lagersystem ausgestattet. Bei SSO2 sitzt der rückseitige Magnet näher an der Lüfterachse und bewirkt so eine noch bessere Stabilisierung, was zu einer weiter verbesserten Präzision und Haltbarkeit führt.

Als Anschlusskabel kommt je nach Modell ein dreipoliges oder vierpoliges Anschlusskabel zum Einsatz. Wie wir es von Noctua kennen, sind die Anschlusskabel mit einem schwarzen Gummisleeving versehen.
Wie eingehend schon kurz angesprochen sind die beiden Lüfter jedoch nicht für den Einsatz mit einer Betriebsspannung von 12 Volt ausgelegt, weswegen man die Anschlusskabel auf keinen Fall einfach so an die Fan-Header eines Mainboards anschließen darf.

Möchte man den Lüfter dennoch an einem PC betreiben, so kann man dies entweder mittels des mitgelieferten USB-Adapters oder einer optionalen Lüftersteuerung tun.

Im Lieferumfang beider Lüfter befindet sich zudem auch ein Adapterkabel auf einen 2-PIN-Anschluss sowie vier OmniJoin-Adapter, mittels welchen man die Lüfter ganz einfach an vorhandene Kabel kompatibler Geräte anschließen kann.

Durch die PWM-Funktion des NF-A9 5V PWM kann man diesen Lüfter automatisch steuern lassen, wodurch der Lüfter immer nur so schnell dreht, wie es gerade sein muss und die Geräuschkulisse somit automatisch dem Kühlbedarf angepasst wird.

Das Einsatzgebiet der beiden Lüfter liegt aufgrund der geringen Betriebsspannung von lediglich 5 Volt nicht direkt im PC-Bereich, sondern überall dort, wo werksseitig 92-mm-Lüfter mit einer entsprechenden Spannung verbaut sind. Dies kann z.B. in Netzwerkkomponenten oder anderen Industriekomponenten der Fall sein. Aber auch im häuslichen Umfeld findet man meist im HiFi-Bereich Elektrogeräte, in welchen 5-Volt-Lüfter verbaut sind. Hier können beide Modelle nicht nur als Ersatz für defekte Lüfter dienen, sondern sie können durch ihre im Vergleich zur Lautstärke recht hohen Leistung auch als Austauschlüfter eingesetzt werden, um die Kühlleistung zu steigern und/oder die Geräuschkulisse bei gleichbleibender Kühlleistung zu minimieren.

Die Verarbeitung beider Lüfter ist auf dem von Noctua gewohnten, sehr hohen Level und gibt uns somit keinen Anlass zur Kritik.

[Montage:

Da es mit den schon genannten Umwegen dennoch möglich ist, die Lüfter auch in einem normalen PC-Gehäuse zu verbauen und auch zu betreiben, gehen wir trotz der Betriebsspannung von 5 V, auf die Nutzung in einem PC ein.

Beide Lüfter lassen sich mittels der Schrauben aus dem Lieferumfang sehr einfach in einem beliebigen Gehäuse montieren. Aufgrund des eigentlichen Einsatzgebietes der beiden Lüfter befinden sich jedoch keine zusätzlichen Entkoppler im Lieferumfang.
Zur Montage auf einem CPU-Kühler bzw. Radiator werden jedoch spezielle Schrauben bzw. Klammern benötigt, welche sich nicht im Lieferumfang des Lüfters befinden. Dies macht jedoch gar nichts, da hier jeder Kühler-Hersteller auf ein anderes Befestigungssystem setzt und die benötigten Haltevorrichtungen immer im Lieferumfang des jeweiligen CPU-Kühlers bzw. Radiators vorhanden sind.

Kühlleistung:

Auch wenn es heute nur noch wenige CPU-Kühler oder Radiatoren gibt, die mit einem 92-mm-Lüfter bestückt sind, wollen wir euch einen kleinen Vergleich bieten, wie sich der Lüfter zur Kühlung einer CPU eignet.
Da die beiden Lüfter durch ihre technischen Eigenschaften nicht unbedingt dafür ausgelegt ist, High-End-CPUs zu kühlen, werden wir den Performancetest auf einem ITX-System durchführen.

Aus diesem Grund haben wir diesen einmal auf ein Asus F1A75-I DELUXE gespannt. Gekühlt werden muss eine AMD APU A6 3500. Als CPU Kühler kommt der Reeven ARCZIEL RC-0903 zum Einsatz.

Hierbei handelt es sich um einen Topblow-Kühler für 92-mm-Lüfter.

Angeschlossen werden die beiden Lüfter in diesem Test mittels des USB-Adapters aus dem Lieferumfang, durch welchen man die Lüfter auch recht einfach an einem PC anschließen kann.

Das Testsystem besteht somit aus:

• AMD APU A6 3500
• Asus F1A75-I DELUXE
• 2 x 2GB 1600MHz CL6 Mushkin Copperhead
• Reeven ARCZIEL RC-0903

Die komplette Hardware wird @ Stock also nicht übertaktet betrieben.

Testablauf:

Die Testergebnisse sind bei einer Raumtemperatur von ca. 20,9°C (zu beginn der Testphase gemessen) entstanden. Protokolliert wurde der maximale Mittelwert aller CPU Cores nach einer Idle time von 45 Minuten und nach einem anschließendem 30 minütigen Prime95 Stresstest. Ausgelesen wurden diese Werte mit Aida64 Extreme Edition.

Wir nutzen bei unseren Tests immer die ARCTIC MX-2 Wärmeleitpaste, um auch hier etwaige Schwankungen ausschließen zu können.

Die erreichten Temperaturen sind abhängig von dem genutzten System und können auch auf ähnlichen Systemen abweichen. Jedoch lassen sich die Kühler untereinander gut vergleichen, da alle die gleiche Testgrundlage haben.

Als Referenz dienen alle bis jetzt auf diesem ITX-System getesteten 92-mmLüfter.

Mit einem Blick auf das erreichte Testergebnis wird man schnell erkennen, dass die beiden Lüfter die gleiche Kühlleistung erzielen konnten, wie der NF-A9 PWM, auf welchem beide Modelle basieren. Bei einem direkten Vergleich der Leistungsdaten ist dies auch nicht weiter verwunderlich. Der einzige Unterschied der 5-Volt-Modelle liegt somit in der Spannungsversorgung, wodurch sich auch ein minimal geringerer Verbrauch ergibt. Dieser würde sich bei einem Einsatz in einem PC, bei dem die Spannung erst herunterreguliert werden muss, durch den Verlust, welcher bei diesem Vorgang entsteht, wieder ausgeglichen.

Fazit:

Mit dem NF-A9 5V u. NF-A9 5V PWM hat Noctua seine A-Serie um zwei weitere 92-mm-Lüfter erweitert, deren Einsatzgebiet aufgrund der Betriebsspannung von 5 Volt jedoch nicht direkt innerhalb des PCs zu finden ist, sondern eigentlich recht speziell ist. Schaut man sich jedoch einmal das ein oder andere aktiv gekühlte Elektrogerät an, so wird man schnell auf ein Gerät stoßen, in welchem ein 5-Volt-Lüfter arbeitet. Genau an dieser Stelle ist das Einsatzgebiet der neuen 92-mm-Lüfter von Noctua zu finden. Die beiden Lüfter können hier nicht nur als Ersatz für einen defekten Lüfter dienen, sondern auch dafür sorgen, das Geräuschlevel der entsprechenden Komponente zu senken. Trotz der geringen Betriebsspannung können die beiden Lüfter die gleiche Kühlleistung wie die 12-Volt-Variante des NF-A9 erreichen. Die Verarbeitung der beiden Lüfter ist auf einem sehr hohen Niveau, welches sich auch in der MTBF von 150.000 Stunden und der Garantiezeit von sechs Jahren widerspiegelt. Preislich liegen beide Modelle bei knapp 18€ 🛒

Wir danken noctua.at sehr für die Bereitstellung des Testmusters.
